CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***
Tp. Hồ Chí Minh, ngày tháng năm 2024

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Phạm Tuấn Khanh

MSSV: 20149164

Ngành: CNKT Công trình Xây dựng

Lớp: 20149CL3A

Giảng viên hướng dẫn: TS. Phạm Đức Thiện

ĐT:

Ngày nhận đề tài: 20/08/2024

Ngày nộp đề tài: 28/12/2024

1. Tên đề tài: Tòa Nhà HD Bank Tower
2. Các số liệu, tài liệu ban đầu: Bản vẽ kiến trúc, số liệu kích thước nhịp và chiều cao công trình
do GVHD chỉ định.

3. Nội dung thực hiện đề tài: Thiết kế kết cấu cho công trình qua sự hướng dẫn của GVHD, đưa
ra các phương án kết cấu và tính toán các phương án đó.

4. Sản phẩm: 1 cuốn thuyết minh về các tính toán cho công trình, các bản vẽ A1 (kiến trúc + kết
cấu), 1 đĩa CD bao gồm các tài liệu và các file tính toán trong đồ án nộp cho giáo viên.

TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

i

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT
NAM
Độc lập – Tự do – Hạnh Phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Phạm Tuấn Khanh
Ngành: CNKT Công trình Xây dựng

MSSV: 20149164

Tên đề tài: Tòa Nhà HD Bank Tower
Họ và tên Giáo viên hướng dẫn: TS.Phạm Đức Thiện
NHẬN XÉT

1. Về nội dung đề tài &amp khối lượng thực hiện:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................

2. Ưu điểm:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................

3. Khuyết điểm:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................

4. Đề nghị ch
...

...

400 400

 Thoả điều kiện độ võng

10.7.7. Kiểm tra xà gồ lớp dưới
Xà gồ lớp dưới nhận tải tập trung từ đà lớp trên và cây chống thành cốp pha truyền vào, xem các
cây chống là các gối tựa.
Bảng 10.14. Tải trọng truyền lên xà gồ lớp dưới
STT

Loại tải trọng

n

qtc (kN/m2)

qtt (kN/m2)

1

Tải trọng bản thân của bê tông dầm

1.2

17.5

21

2

Tải trọng bản thân của cốt thép dầm

1.2

0.7

0.84

3

Tải trọng bản thân cốp pha

1.1

0.105

0.1155

4

Chấn động khi đổ bê tông (đổ bê tông
bằng ống từ xe bơm)

1.3

4

5.2

5

Đầm dùi bê tông

1.3

2

2.6

6

Trọng lượng người thi công

1.3

1.3

1.69

7

TLBT xà gồ lớp trên

1.5

0.196

0.294

25.8

31.74

Tổng

Xà gồ lớp dưới sử dụng thép hộp 50x50x1.8 (mm)
- Xà gồ lớp dưới nhận tải tập trung từ đà lớp trên và cây chống thành cốp pha truyền vào, xem các
cây chống là các gối tựa.
- Tải trọng tập trung từ đà lớp trên truyền xuống đà lớp dưới:

P  31.74 

0.25
 0.5  1.98  kN 
2

- Tải trọng từ cây chống xiên thành cốp pha truyền vào: N  5.18  kN 
Chạy phần mềm Etabs 22 với sơ đồ tính ta được biểu đồ momen.

Trang 255

Hình 10.39: Biểu đồ moment do tải tác dụng lên xà gồ lớp dưới
Kiểm tra điều kiện bền:

W

0.05  0.052 (0.05  2  0.0018)  (0.05  2  0.0018) 2

 4.184  10 6  m 3 
6
6

-

Điều kiện chịu lực của xà gồ:

Mmax 0.1772 103
s 

 42.35  MPa    s   210  MPa 
W
4.184 106
 Thoả điều kiện bền.
Kiểm tra điều kiện độ võng:
Sử dụng Etabs 22 để kiểm tra điều kiện võng: fmax  0.009  mm

[f]

l
1000

 2.5  mm   f max  0.009  mm 
400 400

 Thoả điều kiện độ võng

Trang 256

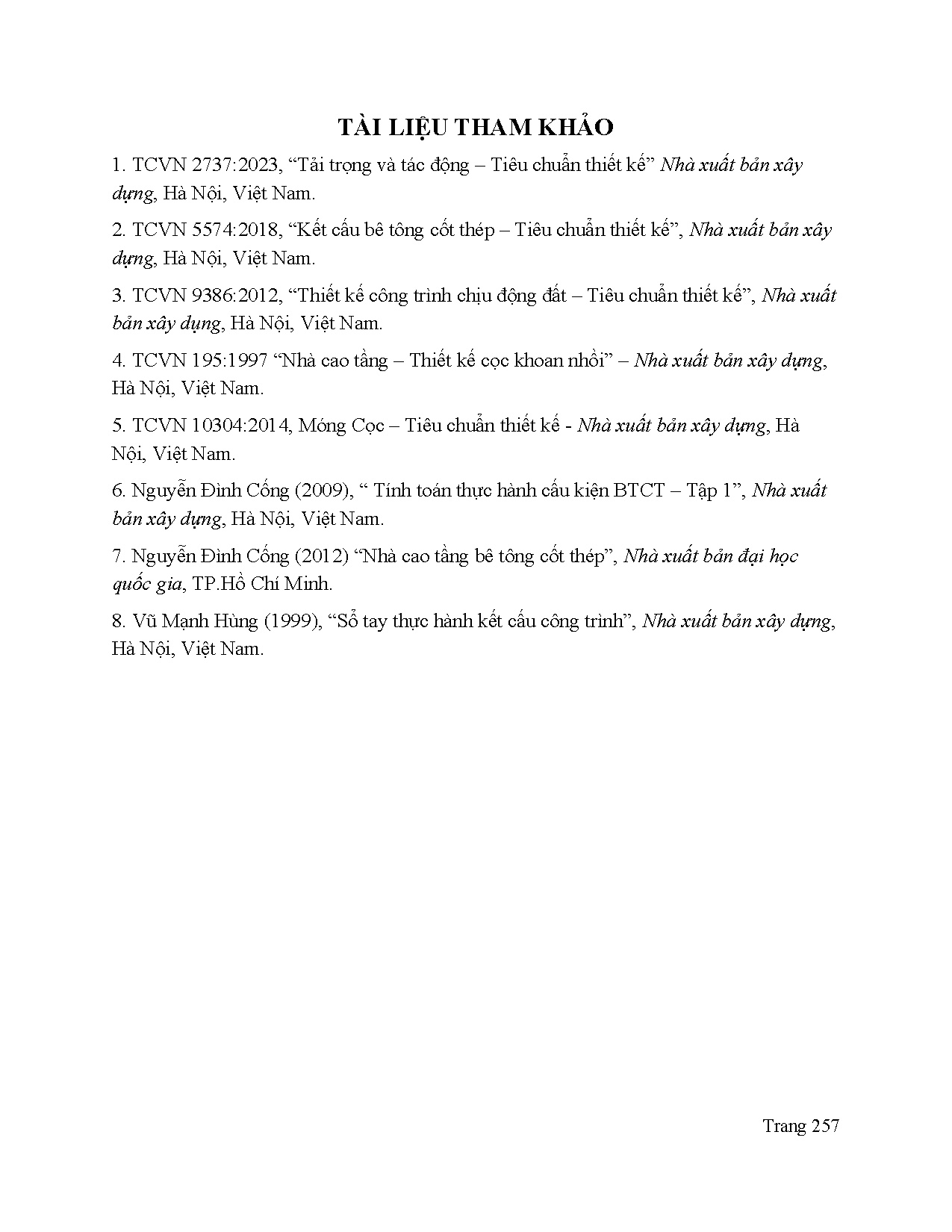

TÀI LIỆU THAM KHẢO
1. TCVN 2737:2023, “Tải trọng và tác động – Tiêu chuẩn thiết kế” Nhà xuất bản xây
dựng, Hà Nội, Việt Nam.
2. TCVN 5574:2018, “Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế”, Nhà xuất bản xây
dựng, Hà Nội, Việt Nam.
3. TCVN 9386:2012, “Thiết kế công trình chịu động đất – Tiêu chuẩn thiết kế”, Nhà xuất
bản xây dụng, Hà Nội, Việt Nam.
4. TCVN 195:1997 “Nhà cao tầng – Thiết kế cọc khoan nhồi” – Nhà xuất bản xây dựng,
Hà Nội, Việt Nam.
5. TCVN 10304:2014, Móng Cọc – Tiêu chuẩn thiết kế - Nhà xuất bản xây dựng, Hà
Nội, Việt Nam.
6. Nguyễn Đình Cống (2009), “ Tính toán thực hành cấu kiện BTCT – Tập 1”, Nhà xuất
bản xây dựng, Hà Nội, Việt Nam.
7. Nguyễn Đình Cống (2012) “Nhà cao tầng bê tông cốt thép”, Nhà xuất bản đại học
quốc gia, TP.Hồ Chí Minh.
8. Vũ Mạnh Hùng (1999), “Sổ tay thực hành kết cấu công trình”, Nhà xuất bản xây dựng,
Hà Nội, Việt Nam.
