LỜI CẢM ƠN
Em xin gửi lời cảm ơn chân thành và sâu sắc đến thầy Nguyễn Ngọc Dương –
giảng viên bộ môn kết cấu công trình. Cảm ơn thầy đã giúp đỡ em rất tận tình trong đồ
án tốt nghiệp cũng như những môn học đã học cùng thầy. Đó là những góp ý hết sức
quý báu không chỉ trong quá trình thực hiện đồ án này mà còn là hành trang tiếp bước
cho em trong quá trình học tập và lập nghiệp sau này.
Em xin cảm ơn đến tất cả các thầy, cô trong khoa Xây dựng – trường Đại học Sư
phạm Kỹ thuật thành phố Hồ Chí Minh, những người đã dạy em trong suốt thời gian 4
năm học qua.
TP. Hồ Chí Minh, ngày 10 tháng 01 năm 2024
Sinh viên thực hiện
Giảng viên hướng dẫn
(Ký và ghi rõ họ tên)
(Ký và ghi rõ họ tên)

Nguyễn Minh Đức

Nguyễn Ngọc Dương

LỜI CAM ĐOAN
Sinh viên xin cam đoan khóa luận tốt nghiệp này là hoàn toàn do sinh viên tự thực
hiện.
Tất cả khối lượng và số liệu chưa từng được công bố rộng rãi ở Việt Nam.
TP. Hồ Chí Minh, ngày 10 tháng 01 năm 2024
Sinh viên thực hiện
(Ký và ghi rõ họ tên)

Nguyễn Minh Đức

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên: Nguyễn Minh Đức
MSSV: 19149082
Khoa: Đào tạo CLC
Ngành: Công nghệ kỹ thuật Công trình xây dựng
Tên đề tài: Chung cư FOUR
Giáo viên hướng dẫn: Ts. Nguyễn Ngọc Dương
Ngày nhận đề tài:20/08/2023
Ngày nộp bài: 10/01/2023
NỘI DUNG THỰC HIỆN
Các số liệu, tài liệu ban đầu (Cung cấp bởi GVHD)
 Hồ sơ kiến trúc
 Hồ sơ khảo sát địa chất.
Nội dung thực hiện đề tài
Kiến trúc
 Thể hiện các bản vẽ kiến trúc
.Kết cấu
 Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình tầng 3 (Phương án
sàn
dầm)
 Mô hình, phân tích, tính toán, thiết kế cầu thang điển hình tầng 3
 Mô hình, phân tích, tính toán, thiết kế khung bao gồm hệ dầm, cột, vách, lõi
thang máy khung trục 2 (GVHD chỉ định)
 Mô hình, phân tích, tính toán, thiết kế móng cọc khoan nhồi.

Sinh viên thực hiện
(Ký và ghi rõ họ tên)

Nguyễn Minh Đức

TP. Hồ Chí Minh, ngày 10 tháng 01 năm 2024
Giảng viên hướng dẫn
(Ký và ghi rõ họ tên)

Nguyễn Ngọc Dương

MỤC LỤC
CHƯƠNG 1. TỔNG QUAN KIẾN TRÚC CÔNG TRÌNH ..................................
...

...
i đến trọng tâm lớp
dưới cốt thép của đài).
Rbt=1.3MPa cuong độ chịu kéo của bê tông.
???? = 1 : hệ số, lấy theo bảng
Um=138.99m gia trị trung bình của chu vi đáy trên và đáy dưới tháp đáy thủng hình
thành khi bị nén thủng, trong phạm vi chiều cao làm việc của tiết diện

Pcx  R bt u m h 0  1  1.3  103  138.99  1.5  271030.5kN

Kết luận: Pxt  Pcx . Thỏa điều kiện
Kiểm tra cọc góc vì tại đây có diện tích tháp xuyên thủng bé nhất
116

-

Lực gây xuyên thủng là phản lực đầu cọc tại góc đài:
Pxt= 9188.9kN
Kiểm tra điều kiện cắt cho đài:
- Kiểm tra khả năng chịu cắt của bê tông theo TCVN 5574:2018

Qb 

b2 R bt bh 02 1.5  1.15  103  2000  15002

 5175kN
C
1500

Trong đó:
b2 hệ số kể đến ảnh hưởng của cốt thép dọc, lực bám dính và đặc điểm trạng thái

ứng suất của bê tông nằm phía trên vết nứt xiên, b2 =1.5
C= h0 là trường hợp nguy hiểm nhất
Qmax=4592.1kNQ=5175kN
→ Đài cọc thỏa điều kiện chịu cắt
8.4.10. Tính toán cốt thép cho đài móng:
- Sơ đồ tính: xem đài là bản console có một đầu ngàm và mép cột và đầu kia tự
do, với giả thiết đài là tuyệt đối cứng.
- Tải trọng: Lực tập trung có phương, chiều, độ lớn bằng với các phản lực đầu cọc
đặt tại tâm cọc.
- Momen tính toán:

M   (Pi ri )
- Trong đó:
Ri: Khoảng cách từ tâm cọc đến mép cột
R1=r2=500mm
Pi: phản lực đầu cọc thứ i
- Cốt thép bố trí theo phương Y:
P=Pmax=4054.2 kN

MII  P  r  4052  0.4  2007.1kNm
m 

M II
2007.1

 0.0262
2
 b R b bh 0 1 (17 103 ) 1.6 1.52

  1  1  2 m  1  1  2  0.0262  0.0265
117

As 

 b R b bh 0 0.0265  1 17  1600  1500

 5198.1mm 2
Rs
260

+ Chọn thép d22 có As= 380.13 mm2
+ Số thanh thép:
n

As 5198.1

 13.67  Chọn 14d22
Asc 380.13

+ Bước cốt thép:

a

1600  50  2
 115mm  Bố trí thép d22a100
14  1

118

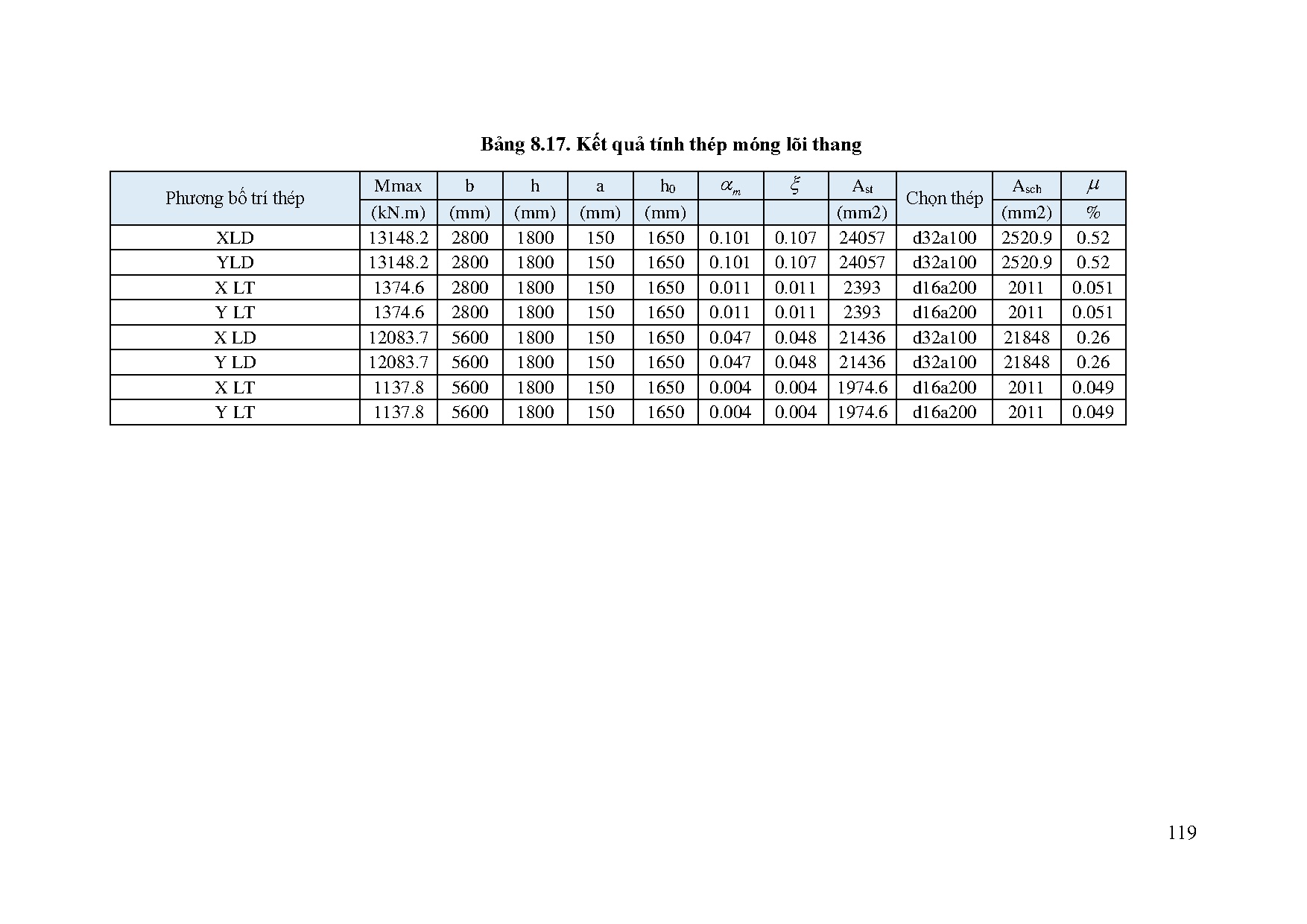

Bảng 8.17. Kết quả tính thép móng lõi thang
Phương bố trí thép
XLD
YLD
X LT
Y LT
X LD
Y LD
X LT
Y LT

Mmax
(kN.m)
13148.2
13148.2
1374.6
1374.6
12083.7
12083.7
1137.8
1137.8

b
(mm)
2800
2800
2800
2800
5600
5600
5600
5600

h
(mm)
1800
1800
1800
1800
1800
1800
1800
1800

a
(mm)
150
150
150
150
150
150
150
150

h0
(mm)
1650
1650
1650
1650
1650
1650
1650
1650

m
0.101
0.101
0.011
0.011
0.047
0.047
0.004
0.004


0.107
0.107
0.011
0.011
0.048
0.048
0.004
0.004

Ast
Asch
Chọn thép
(mm2)
(mm2)
24057 d32a100 2520.9
24057 d32a100 2520.9
2393
d16a200
2011
2393
d16a200
2011
21436 d32a100 21848
21436 d32a100 21848
1974.6 d16a200
2011
1974.6 d16a200
2011


%
0.52
0.52
0.051
0.051
0.26
0.26
0.049
0.049

119
