TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

-***-

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ CÔNG TRÌNH PRECHE 2007

GVHD: Th.S NGUYỄN TỔNG
SVTH: NGUYỄN THÀNH THỊNH

GVHD: Th.S. HUỲNH PHƯỚC SƠN
TP. Hồ Chí Minh, tháng 07 năm 2018

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN THÀNH THỊNH - MSSV: 14149169
Ngành:
Công nghệ kĩ thuật công trình Xây dựng
Tên đề tài:
Thiết kế công trình PRECHE 2007
Họ và tên giảng viên hướng dẫn: Th.S NGUYỄN TỔNG
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.............................................................................................................................................
.............................................................................................................................................
.............................................................................................................................................
.............................................................................................................................................
.............................................................................................................................................
2. Ưu điểm:
.............................................................................................................................................
.............................................................................................................................................
3. Khuyết điểm:
.............................................................................................................................................
.............................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.............................................................................................................................................
5. Đánh giá loại:
.............................................................................................................................................
6. Điểm:……………….(Bằng chữ: ...................................................................................... )
Tp. Hồ Chí Minh, ngày
tháng
năm 20…
Giáo viên hướ
...

...

- Ab: Diện tích cọc tựa lên đất, Ab = 0.502 m2
- li: Chiều dài đoạn cọc nằm trong lớp đất thứ “i”
- fi: Cường độ sức kháng trung bình của lớp đất thứ “i” (Bảng 3 TCVN 10304:2014)
- qb: Cường độ sức kháng của đất dưới mũi cọc, ở đây lớp đất dưới mũi cọc tại cao trình -11m
là cát pha có chỉ số dẻo Ip 4, hệ số rỗng e = 0.5, theo mục 7.2.3, TCVN 10304:2014, giá trị qb
được xác định theo công thức sau:
- qb = 0.754 ( 11 d+ 231 h )
-

(

)

1 = 10.3 kN / m3 : Dung trọng tính toán nền đất dưới mũi cọc (có xét đến tác dụng đẩy nổi

trong đất bão hoà).
- 1 = 10.3 ( kN / m3 ) : Dung trọng tính toán nền đất trên mũi cọc (có xét đến tác dụng đẩy nổi
trong đất bão hoà).
Các hệ số     tra theo góc ma sát l =  = 28o28 (Bảng 6, TCVN 10304:2014) →  =
20.23  = 37.86  = 0.518  = 0.247
q b = 0.75  0.247  ( 20.23 10.2  0.8 + 37.86  0.518  10.1 8.6 ) = 419.53 (kN/m2 )

Ta có: qb Ab = 419.53  0.5026 = 211( kN )  Nmax = 119.37 ( kN )
Vậy cọc đảm bảo khả năng chịu lực

110

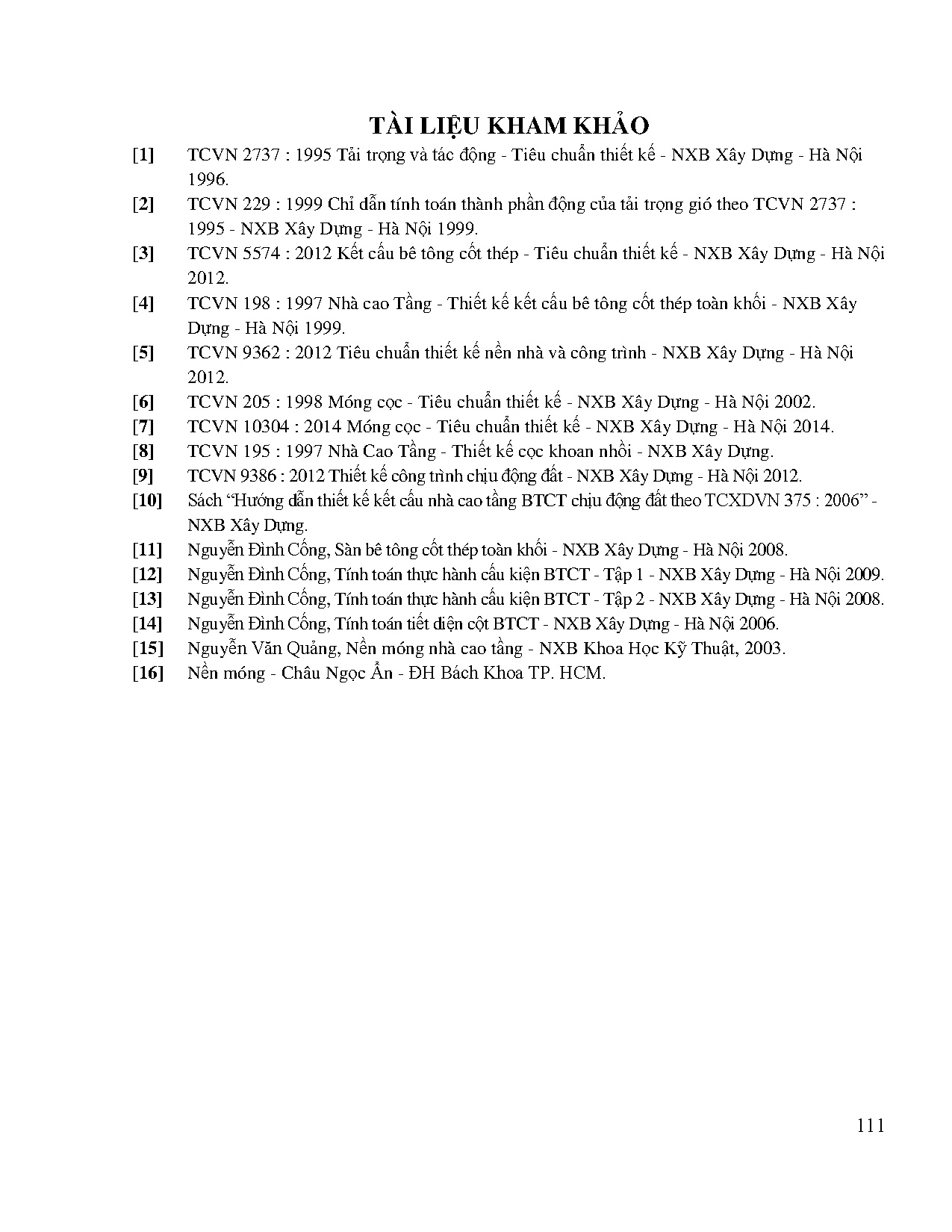

TÀI LIỆU KHAM KHẢO
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]

TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
1996.
TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN 2737 :
1995 - NXB Xây Dựng - Hà Nội 1999.
TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2012.
TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB Xây
Dựng - Hà Nội 1999.
TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà Nội
2012.
TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.
TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2014.
TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.
Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375 : 2006” NXB Xây Dựng.
Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.
Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà Nội 2009.
Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà Nội 2008.
Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội 2006.
Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.
Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

111
