TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG
--

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ CÔNG TRÌNH

ĐẠI PHÚC TOWN
GVHD: TS NGUYỄN VĂN HẬU
SVTH: TRẦN LONG ANH
MSSV: 18149213
Khóa: 2018
Ngành: Công nghệ kĩ thuật công trình xây dựng

LỜI CẢM ƠN
Đồ án tốt nghiệp là một phần không thể thiếu của sinh viên xây dựng , nó giúp chúng em hệ thống lại
tất cả các kiến thức đã học , đồ án này giúp cho chúng em trang bị được những kiến thức nền tản trước
khi trở thành những kĩ sư Để có thể hoàn thành đồ án này như ngày hôm nay , em xin gửi lời cảm ơn đến
quí thầy cô khoa xây dựng trường Đại học Sư Phạm Kĩ Thuật TP.HCM đã giúp đỡ em rất nhiều khi em
học tại đây .Em xin gửi lời cảm ơn sâu sắc đến thầy TS. NGUYỄN VĂN HẬU , em cảm ơn thầy đã giúp
đỡ và giải thích cho em những khó khăn , khúc mắc trong quá trình làm đồ án giúp em hoàn thành được đầy
đủ khối lượng trong đồ án này. Những kiến thức thầy dạy, chia sẻ đó sẽ là những hành trang quý báu để em
để em trở thành một kĩ sư trong tương lai Do khối lượng công việc thực hiện trong đồ án là tương đối lớn
mà bản thân em kiến thức cũng như kinh nghiệm còn nhiều hạn chế nên việc xảy ra sai sót là điều không
thể tránh khỏi .Rất mong được sự thông cảm và sự chỉ dạy của Thầy Cô Lời cuối cung,em kính chúc Ban
Lãnh đạo khoa , quý Thầy Cô lời chúc sức khỏe , thành công trong công tác cũng như trong cuộc sống
Em xin chân thành cảm ơn !

TP Hồ Chí Minh, ngày 23 tháng 12 năm 2024
Sinh viên thực hiện

Trần Long Anh

LỜI CAM ĐOAN
Sinh viên xin cam đoan khóa luận tốt nghiệp này là hoàn toàn do sinh viên tự thực hiện .Tất cả khối
lượng và số liệu chưa từng công bố rộng rãi ở Việt Nam

TP Hồ Chí Minh, ngày 23 tháng 12 năm 2024
Sinh viên thực hiện

Trần Long Anh

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Trần Long Anh

MSSV: 18149213

Khoa: Xây Dựng
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng

Lớp: 181492B

Giảng viên hướng dẫn: TS. Nguyễn Văn Hậu
Ngày nhận đề tài: 31/08/2024

Ngày nộp đề tài: 23/12/2024

Tên đề tài: Chung cư Đại Phúc TOWN

Nội dung thực hiện:
1. Các số liệu, tài liệu ban đầu
-Hồ sơ kiến trúc
-Hồ sơ khảo sát địa chất

2. Nội dung thực hiện đề tài
a. Kiến trúc
-Thể hiện chỉnh sửa kiến trúc theo yêu cầu của GVHD

b. Kết cấu
-Mô hình, phân tích, tính toán, thiết kế cầu thang điển hình
-Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Phương án sàn trực giao BTCT)

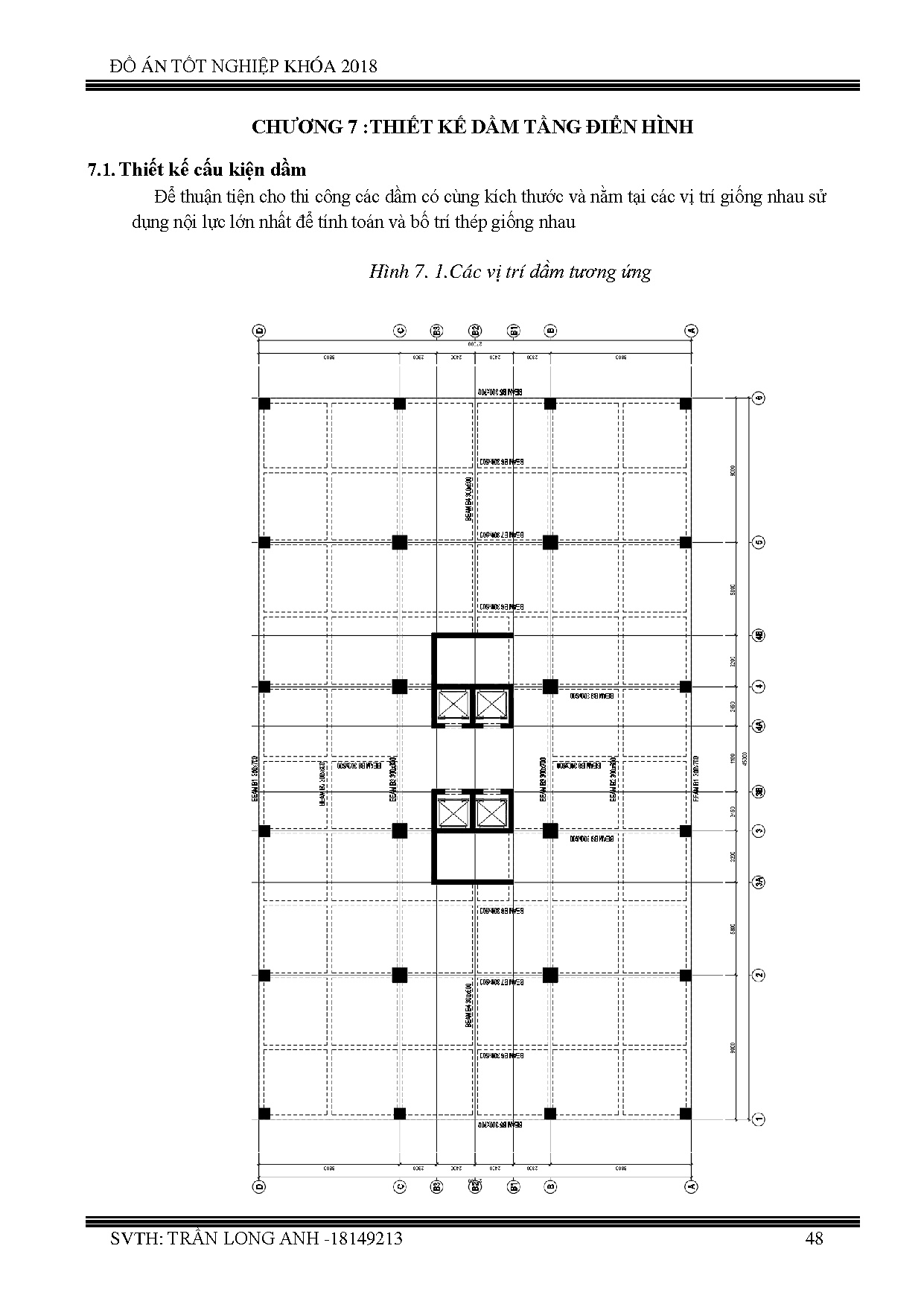

-Mô hình, phân tích, tính toán, thiết kế hệ dầm tầng điển hình
-Mô hình, phân tích tính toán, thiết kế hai hệ k
...

...
g suất động cơ: 40 (KW)

Trọng lượng xe có bê tông: 21.9 T

Tốc độ quay trộn: 9 -15 (vòng/phút)

Tốc độ di chuyển trung bình: 40 (Km/h)

Kinh nghiệm cho thấy tốc độ đổ bê tông thích hợp là khoảng 0.6 (m3/phút), thời gian để đổ
xong bê tông một xe là: t = 6 / 0.6 = 10 (phút). Vậy để đảm bảo việc đổ bê tông được liên tục, ta
sử dụng 7 xe đi cách nhau 5-10 phút.
Một số thiết bị khác
Bảng 10.5. Các thiết bị thi công
Máy trộn dung dịch Bentonite: BE-15A

Búa rung hạ ống vách: KE-416

Dung tích thùng trộn: 1.5 (m )
Năng suất: 15 – 18 (m3/h)
Lưu lượng: 2500 (lít/ phút)
Áp suất dòng chảy: 1.5 (KN/m2)

Moment lệch tâm: 23 (KG.m)
Lực li tâm lớn nhất: 645 (KN)
Tần số rung: 800 - 1600 (vòng/ phút)
Biên độ rung lớn nhất: 13.1 (mm)
Công suất máy rung: 188 (KW)

Búa phá bê tông: TCB - 200

Máy cắt bê tông: HS – 350 T

3

Đường kính Piston: 40 (mm)
Tần số đập: 1100 (lần/ phút)
Chiều dài: 556 (mm)
Trọng lượng máy: 21 (Kg)

Đường kính lưỡi cắt: 350 (mm)
Độ cắt sâu lớn nhất: 125 (mm)
Động cơ xăng: 98 (cc)
Trọng lượng máy: 13 (Kg)

Nhân công phục vụ để thi công một cọc
Điều khiển máy khoan BAUER BG-28: 1 công nhân
Điều khiển máy cẩu MKG – 16M: 1 công nhân Tham gia công tác Bentonite: 2 công nhân
Tham gia gia công và hạ lồng thép: 6 công nhân
Thợ hàn (định vị khung thép, hàn, sửa chữa): 1 công nhân Thợ điện (đường điện máy bơm): 1
công nhân
Cân chỉnh máy kinh vĩ: 1 kỹ sư và 1 công nhân
Tổng cộng: Số nhân công thi công 1 cọc khoan nhồi: 17 người

SVTH: TRẦN LONG ANH -18149213
SVTH: TRẦN LONG ANH -18149213

107

ĐỒ ÁN TỐT NGHIỆP KHÓA 2018

TÀI LIỆU THAM KHẢO
[1] “Tiêu chuẩn Việt Nam 2737-2023: Tải trọng và tác động ” Hà Nội, 2023 “Tiêu chuẩn
Việt Nam 9386-2012: Thiết kế công trình chịu động đất,” Hà Nội, 2012 “Tiêu chuẩn Việt
Nam 5574-2018: Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế,” Hà Nội,
2018 “Tiêu chuẩn Việt Nam 5575-2012: Kết cấu thép – Tiêu chuẩn thiết kế,” Hà Nội, 2012
“Tiêu chuẩn Việt Nam 9362-2012: Thiết kế nền nhà và công trình,” Hà Nội, 2012 “Tiêu
chuẩn Xây dựng 198-1997: Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn
khối,” Hà Nội, 1997 “Tiêu chuẩn Việt Nam 10304-2014: Móng cọc – Tiêu chuẩn thiết
kế,” Hà Nội, 2014 “Võ Bá Tầm, Kết cấu bê tông cốt thép tập 3 – Các cấu kiện đặc biệt,”
NXB Đại học Quốc gia thành phố Hồ Chí Minh, 2017 “GS. Nguyễn Đình Cống, Tính
toán tiết diện cột bê tông cốt thép,” NXB Xây dựng, Hà Nội, 2006
