BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP
THIẾT KẾ
CHUNG CƯ HAPPY VALLEY
GVHD : ThS. BÙI PHẠM ĐỨC TƯỜNG
SVTH : NGUYỄN THÁI BẢO NGỌC
MSSV : 14149109
Khóa : 2014-2018

Tp Hồ Chí Minh, tháng 6/2018

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN THÁI BẢO NGỌC
MSSV: 14149109
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: CHUNG CƯ HAPPY VALLEY
Họ và tên giáo viên hướng dẫn: ThS.BÙI PHẠM ĐỨC TƯỜNG
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
..............................................................................................................................................
...

...
tính toán của thép
φ :hệ số xét đến ảnh hưởng của uốn dọc, phụ thuộc vào độ mãnh λ ta lấy như sau
+
+
+

Đối với tiết diện chữ nhật có cạnh nhỏ là b:  b 

Lo
  ob
b

H:chiều dài tính toán giữa hai móng M3 và M5 ( liên kết giằng giữa hai móng M3 và M5
là liên kết ngàm ).
λob :là độ mãnh giới hạn , λob = 52 ( cấu kiện giằng móng ).
H = 3.5 (m) b = 400 (mm)

Hình 8 - 15 Sơ đồ tính giằng móng

b 

Lo 1  3.65

 4.375
b
0.6

- Vì λb 8 nên bỏ qua uốn dọc , lấy φ = 1.
 b  R b A b  R sc  Ast  1 14.5  600  1500  365  9651  16572(kN)

Ta có : N  3634   b  R b A b  R sc  Ast  16572(kN)
- Dầm giằng kích thước (b × h) = (600×1500) mm đảm bảo yêu cầu không bị phá hủy do
kéo nén và uốn.

118

Đồ Án Tốt Nghiệp

Sinh Viên : Nguyễn Thái Bảo Ngọc

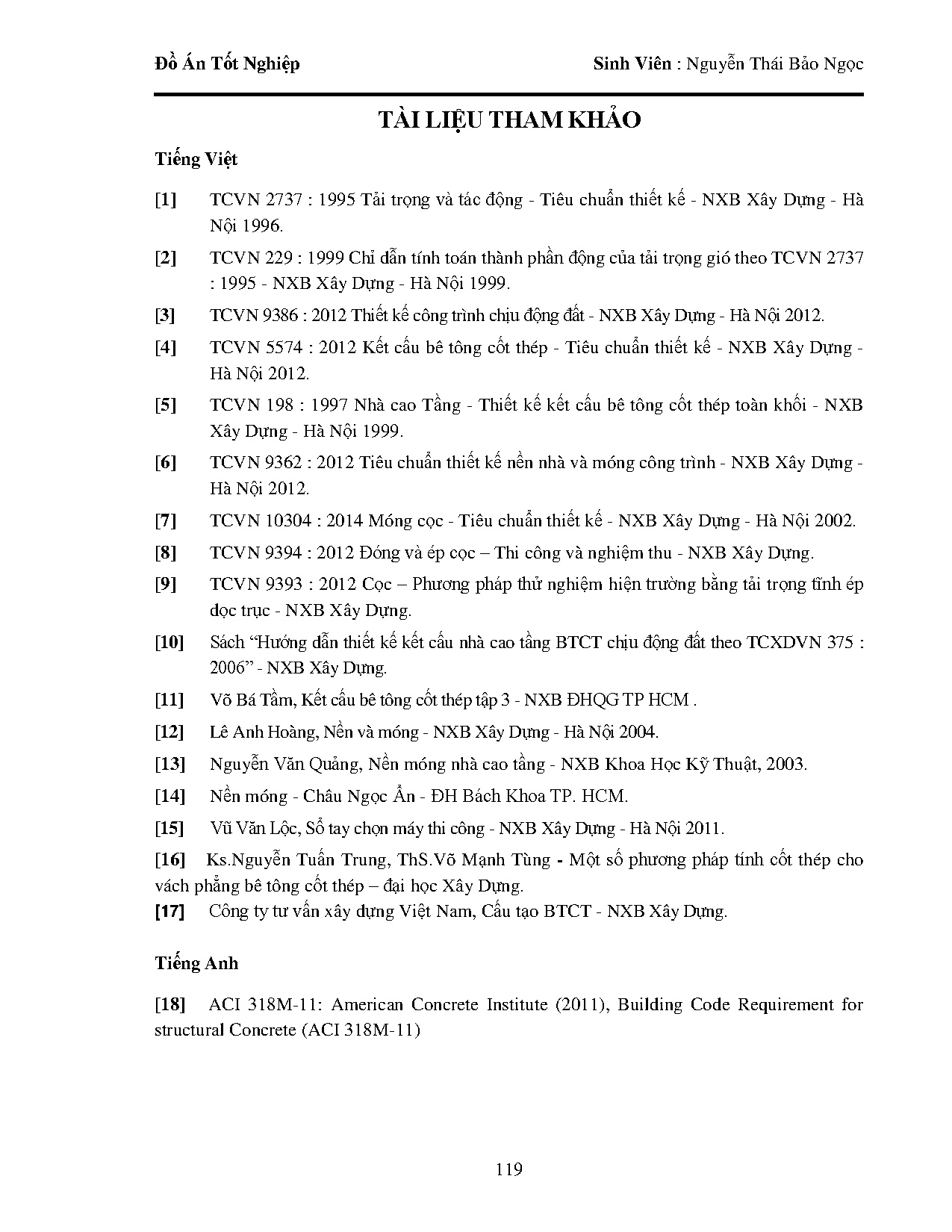

TÀI LIỆU THAM KHẢO
Tiếng Việt
[1]

TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà
Nội 1996.

[2]

TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN 2737
: 1995 - NXB Xây Dựng - Hà Nội 1999.

[3]

TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.

[4]

TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 2012.

[5]

TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB
Xây Dựng - Hà Nội 1999.

[6]

TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và móng công trình - NXB Xây Dựng Hà Nội 2012.

[7]

TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.

[8]

TCVN 9394 : 2012 Đóng và ép cọc – Thi công và nghiệm thu - NXB Xây Dựng.

[9]

TCVN 9393 : 2012 Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép
dọc trục - NXB Xây Dựng.

[10]

Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375 :
2006” - NXB Xây Dựng.

[11]

Võ Bá Tầm, Kết cấu bê tông cốt thép tập 3 - NXB ĐHQG TP HCM .

[12]

Lê Anh Hoàng, Nền và móng - NXB Xây Dựng - Hà Nội 2004.

[13]

Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.

[14]

Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

[15]

Vũ Văn Lộc, Sổ tay chọn máy thi công - NXB Xây Dựng - Hà Nội 2011.

[16] Ks.Nguyễn Tuấn Trung, ThS.Võ Mạnh Tùng - Một số phương pháp tính cốt thép cho
vách phẳng bê tông cốt thép – đại học Xây Dựng.
[17] Công ty tư vấn xây dựng Việt Nam, Cấu tạo BTCT - NXB Xây Dựng.
Tiếng Anh
[18] ACI 318M-11: American Concrete Institute (2011), Building Code Requirement for
structural Concrete (ACI 318M-11)

119
