BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: THIẾT KẾ CHUNG CƯ ĐẠI PHÚ

GVHD: T.S TRẦN TUẤN KIỆT
SVTH: LÊ MẠNH HÙNG
MSSV: 14149070
Khóa: 2014-2018

Tp. Hồ Chí Minh, tháng 07/2018

LỜI CẢM ƠN
Đối với mỗi sinh viên, luận văn tốt nghiệp chính là công việc kết thúc quá trình học
tập ở trường đại học, là một hành trang quan trọng, đúc kết kiến thức trong suốt 4 năm học
để chúng em mang theo bên mình làm “vốn” khởi nghiệp, mở ra một hướng đi mới vào
cuộc sống trong tương lai. Thông qua quá trình làm luận văn đã tạo điều kiện để em tổng
hợp, hệ thống lại những kiến thức đã được học, đồng thời thu thập bổ sung thêm những kiến
thức mới mà mình còn thiếu sót, rèn luyện khả năng tính toán và giải quyết các vấn đề có
thể phát sinh trong thực tế.
Trong thời gian thực hiện luận văn của mình, em đã được sự chỉ dẫn, giúp đỡ tận tình
của thầy TRẦN TUẤN KIỆT. Mặc dù kiến thức của em còn nhiều thiếu sót, nhưng nhờ
sự giúp đỡ, chỉ dẫn tận tình của thầy nên em đã hiểu biết thêm rất nhiều và hoàn thành tốt
luận văn của mình. Em xin gửi lời cảm ơn chân thành, sâu sắc của mình đến Thầy. Em cũng
xin gửi lời cảm ơn chân thành đến toàn thể quý Thầy Cô khoa Xây Dựng đã hướng dẫn em
trong 4 năm học tập và rèn luyện tại trường. Những kiến thức và kinh nghiệm mà các thầy
cô đã truyền đạt cho em là nền tảng, chìa khóa để em có thể hoàn thành luận văn tốt nghiệp
này.
Do kiến thức và kinh nghiệm còn hạn chế, vì thế luận văn tốt nghiệp của em khó tránh
khỏi những thiếu sót, kính mong nhận được sự cảm thông của quý Thầy Cô, em xin cảm ơn
rất nhiều.
Cuối cùng, em xin chúc quý Thầy Cô luôn dồi dào sức khỏe, luôn thành công trong
công việc cũng như trong cuộc sống.
Em xin chân thành cảm ơn.
TP.HCM, ngày 02 tháng 07 năm 2018
Sinh viên thực hiện

TÓM TẮT
Đề tài: CHUNG CƯ ĐẠI PHÚ
Giới thiệu công trình:
Địa chỉ: Đường ngôi sao, Ấp Tân Hòa, Phường Đông Hoà, Dĩ An, Bình Dương.
Khu đô thị đại phú nằm giữa khu tam giác của miền đông là Sài Gòn-Bình Dương-Biên Hòa,
giáp ranh với quận 9, Thủ Đức, Đồng Nai và vành đai Đại học Quốc Gia TP.Hồ Chí Minh
rất tiện lợi cho việc di chuyển của bạn.
Tổng thể Khu đô thị Đại Phú với quy mô lớn bao gồm 10 tòa nhà, mỗi tòa nhà 18-25 tầng,
1 khu phức hợp thể thao, 1 khu mua sắm cao cấp và hầm đậu xe.
1. Số liệu ban đầu:
 Mô hình kiến trúc tham khảo đã chỉnh sửa
 Hồ sơ khảo sát địa chất tham khảo

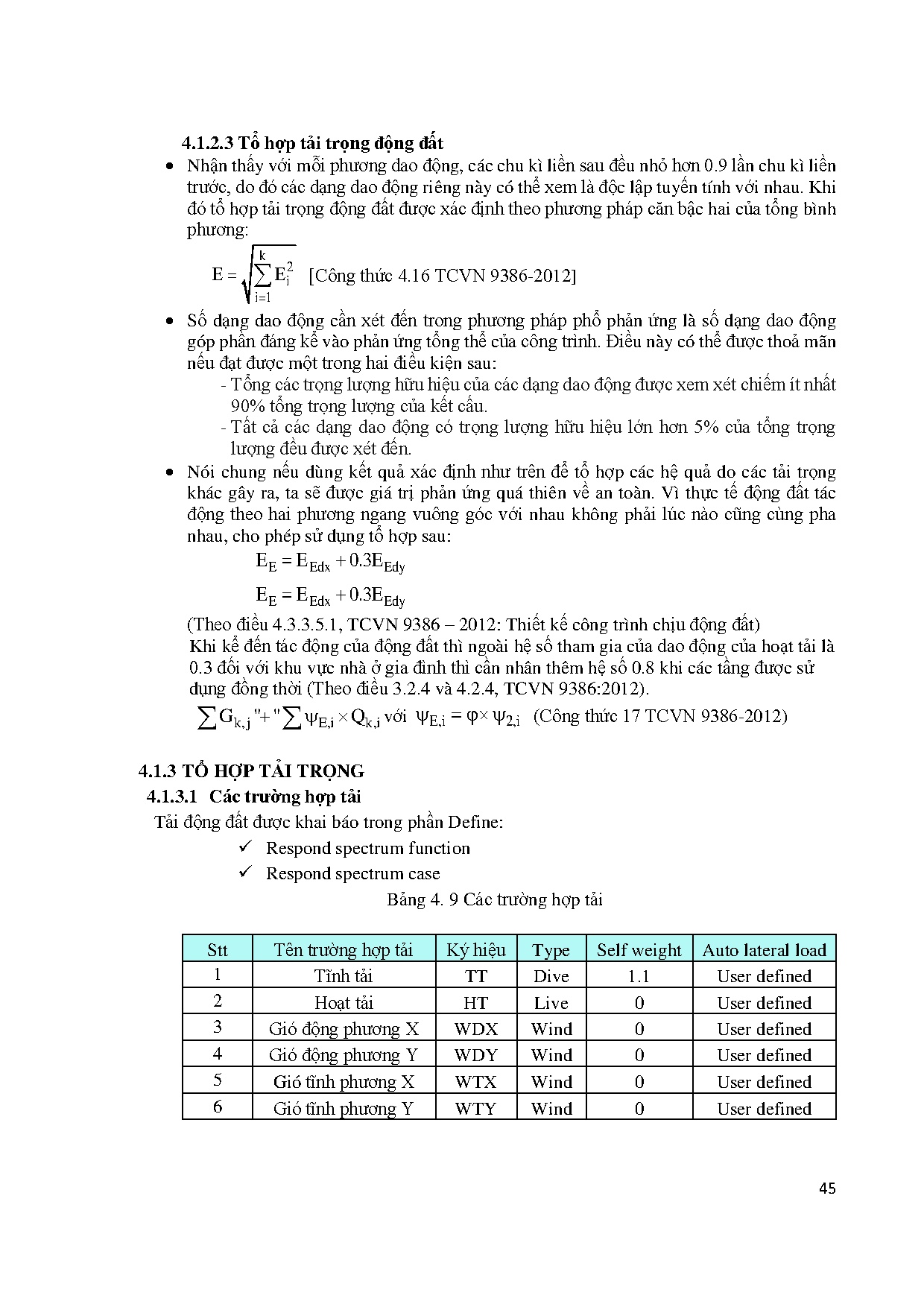

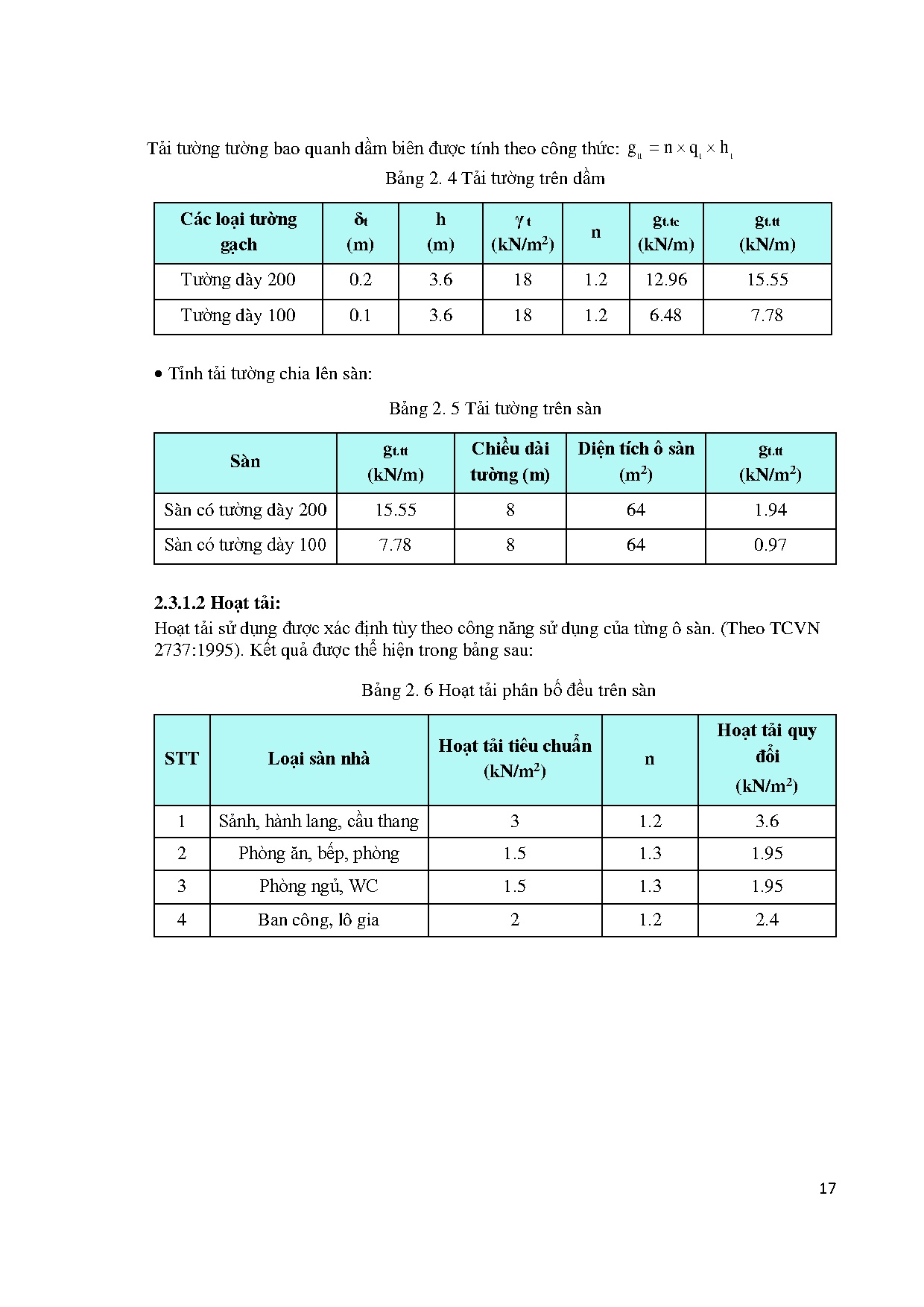

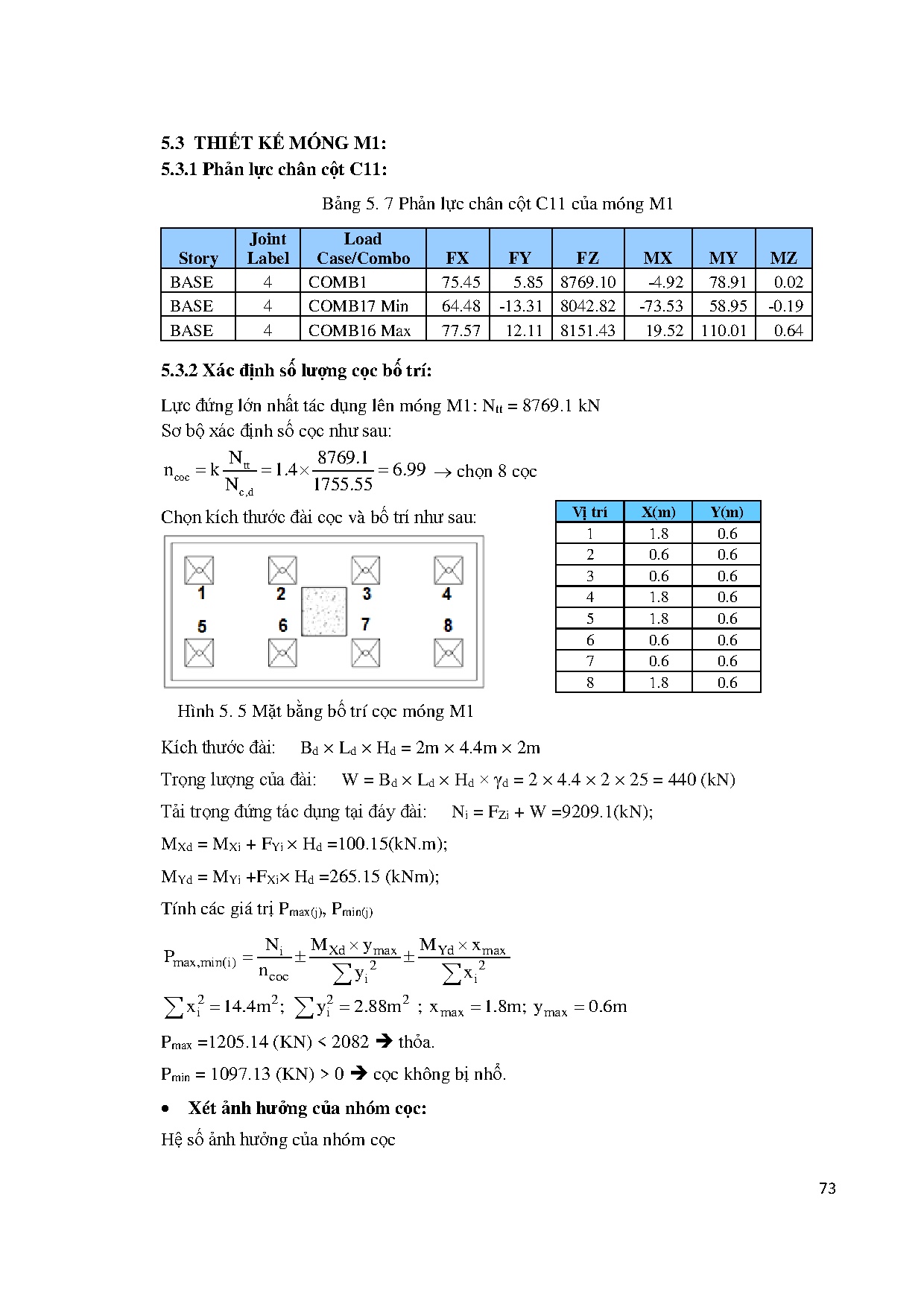

2. Nội dung các phần lý thuyết và tính toán
a. Kiến trúc:
 Thể hiện lại bản vẽ theo kiến
...

...
định tính toán:
 Nhận xét thấy tại vị trí cột C11 và P2 là trường hợp nguy hiểm nhất. Vì vậy chỉ
kiểm tra xuyên thủng tại vị trí hai vách C11 và P2.
 Để đảm bảo an toàn, tải trọng phân bố trên sàn được lấy với hoạt tải lớn nhất và
tĩnh tải lớn nhất, tải tường coi như phân bố đều trên các dầm.
 Kiểm tra xuyên thủng cho vách:
Vách C2 có kích thước = 3.25 × 0.3 (m)
Lực xuyên thủng xuất từ phần mềm SAFE:

Hình 6. 6 Phản lực của vách
Vậy F= 257.791 kN
Chu vi trung bình 2 đáy tháp xuyên thủng:
- Um =

(3.25  0.3)  2  (3.75  0.8)  2
 8.1 (m)
2

Lực chống xuyên thủng
-Fcx = α × Rbt × Um × h0 = 1 × 1.05 × 103 × 8.1 × 0.23 = 1956.15 (kN)
Vậy F = 257.791 Fcx = 1956.15 (kN)
 Chiều dày sàn thỏa điều kiện xuyên thủng của vách
 Kiểm tra xuyên thung cho cột
Cột có kích thước 0.85×0.85 m
Lực xuyên thủng xuất từ phần mềm SAFE:
Vậy F = 646.623 kN
Chu vi trung bình 2 đáy tháp xuyên thủng:
- Um =

(0.85  0.85)  2  (1.35  1.35)  2
 4.4 (m)
2

Hình 6. 7 Phản lực tại cột
99

Lực chống xuyên thủng
-Fcx = α × Rbt × Um × h0 = 1 × 1.05 × 103 × 4.4 × 0.23 = 1062.6 (kN)
Vậy F = 646.623 (kN) Fcx = 1062.6 (kN)
 Chiều dày sàn thỏa điều kiện xuyên thủng của cột.

Hình 6. 8 Xuyên thủng sàn

100

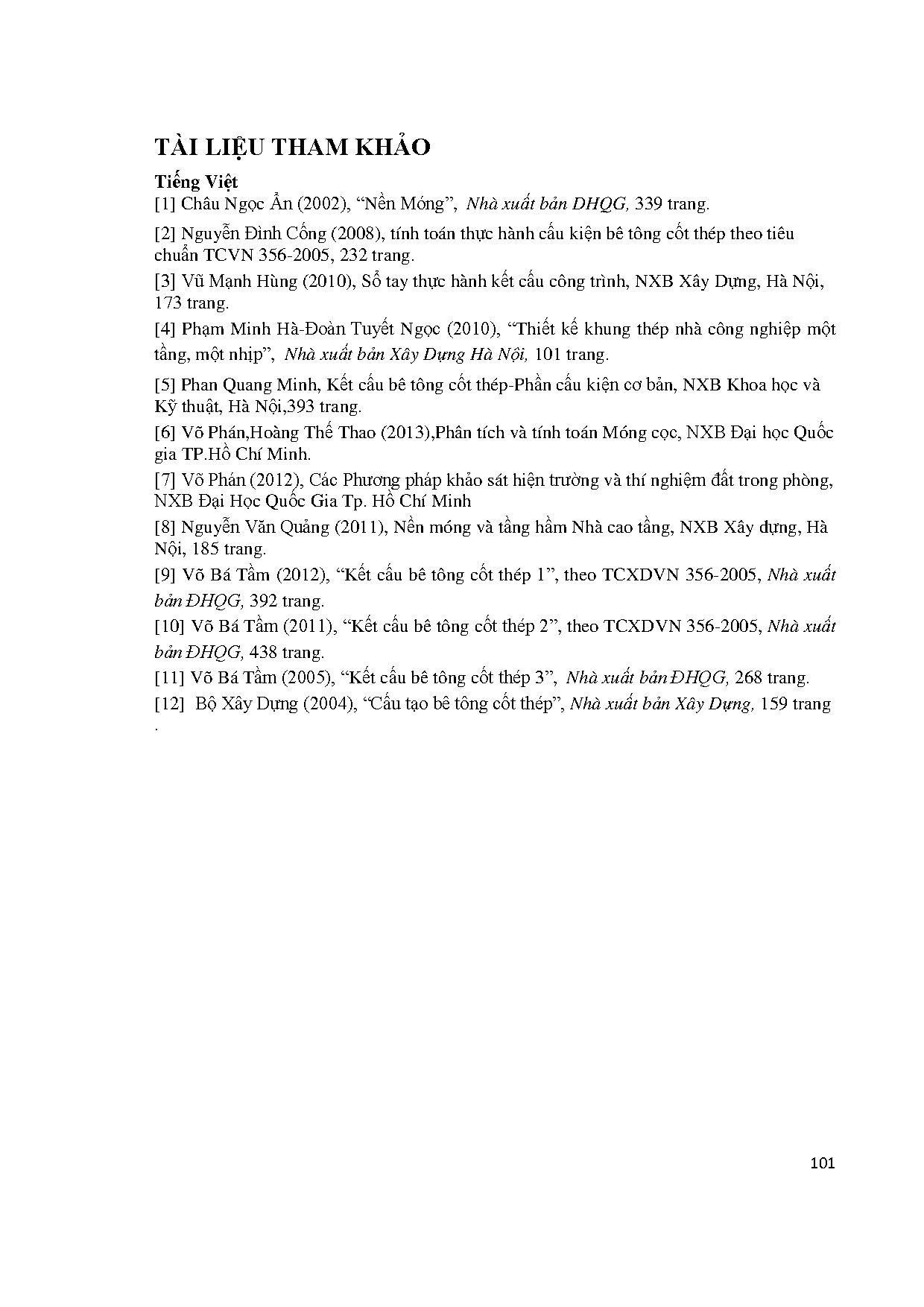

TÀI LIỆU THAM KHẢO
Tiếng Việt
[1] Châu Ngọc Ẩn (2002), “Nền Móng”, Nhà xuất bản DHQG, 339 trang.
[2] Nguyễn Đình Cống (2008), tính toán thực hành cấu kiện bê tông cốt thép theo tiêu
chuẩn TCVN 356-2005, 232 trang.
[3] Vũ Mạnh Hùng (2010), Sổ tay thực hành kết cấu công trình, NXB Xây Dựng, Hà Nội,
173 trang.
[4] Phạm Minh Hà-Đoàn Tuyết Ngọc (2010), “Thiết kế khung thép nhà công nghiệp một
tầng, một nhịp”, Nhà xuất bản Xây Dựng Hà Nội, 101 trang.
[5] Phan Quang Minh, Kết cấu bê tông cốt thép-Phần cấu kiện cơ bản, NXB Khoa học và
Kỹ thuật, Hà Nội,393 trang.
[6] Võ Phán,Hoàng Thế Thao (2013),Phân tích và tính toán Móng cọc, NXB Đại học Quốc
gia TP.Hồ Chí Minh.
[7] Võ Phán (2012), Các Phương pháp khảo sát hiện trường và thí nghiệm đất trong phòng,
NXB Đại Học Quốc Gia Tp. Hồ Chí Minh
[8] Nguyễn Văn Quảng (2011), Nền móng và tầng hầm Nhà cao tầng, NXB Xây dựng, Hà
Nội, 185 trang.
[9] Võ Bá Tầm (2012), “Kết cấu bê tông cốt thép 1”, theo TCXDVN 356-2005, Nhà xuất
bản ĐHQG, 392 trang.
[10] Võ Bá Tầm (2011), “Kết cấu bê tông cốt thép 2”, theo TCXDVN 356-2005, Nhà xuất
bản ĐHQG, 438 trang.
[11] Võ Bá Tầm (2005), “Kết cấu bê tông cốt thép 3”, Nhà xuất bản ĐHQG, 268 trang.
[12] Bộ Xây Dựng (2004), “Cấu tạo bê tông cốt thép”, Nhà xuất bản Xây Dựng, 159 trang
.
