BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ
CHUNG CƯ CENTRAL GROVE

GVHD: ThS. ĐOÀN NGỌC TỊNH NGHIÊM
SVTH: TRƯƠNG ĐÌNH TƯỜNG
MSSV: 13149209
Khoá : 2013 - 2017

Tp. Hồ Chí Minh, tháng 06/2017

1

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: TRƯƠNG ĐÌNH TƯỜNG................... MSSV: 13149209
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: CHUNG CƯ CENTRAL GROVE .
Họ và tên Giáo viên hướng dẫn: ThS. ĐOÀN NGỌC TỊNH NGHIÊM
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
2. Ưu điểm:
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
3. Khuyết điểm:
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
............................................................................................................................................
5. Đánh giá loại:
........
...

...
ợc xem như
lò xo có độ cứng K.
Hình B.4.47. Chia dải theo phương X

Hình B.4.48. Chia dải theo phương Y

104



Kiểm tra phản lực đầu cọc

Hình B.4.49. Phản lực đầu cọc (Pmax)

Hình B.4.50. Phản lực đầu cọc (Pmin)

105

Pmax = 5032.166 kN Qtk  5500 (kN)


Pmin = 848.279 kN 0  Cọc không bị nhổ.
Moment trong đài cọc.

Hình B.4.51. Biểu đồ Moment theo phương X (COMMBAO max)

Hình B.4.52. Biểu đồ Moment theo phương X (COMMBAO min)

106

Hình B.4.53. Biểu đồ Moment theo phương Y (COMMBAO max)

Hình B.4.54. Biểu đồ Moment theo phương Y (COMMBAO min)
 Tính toán cốt thép như cấu kiện chịu uốn.
Bảng B.4.56. Kết quả cốt thép theo móng F6

bstrip
M/bstrip
As
Asc
Vị trí
Bố trí
2
2
(%)
(m)
(kN.m)
(cm /m)
(cm )
Phương X
Phương Y

Lớp trên
Lớp dưới
Lớp trên
Lớp dưới

2.4
2.4
2.4
2.4

944.394
1457.373
847.934
1666.179

14.25
21.8
12.58
25.15

Ø20a200
Ø25a180
Ø20a200
Ø25a180

15.71
27.27
15.71
27.27

0.09
0.15
0.09
0.15

107

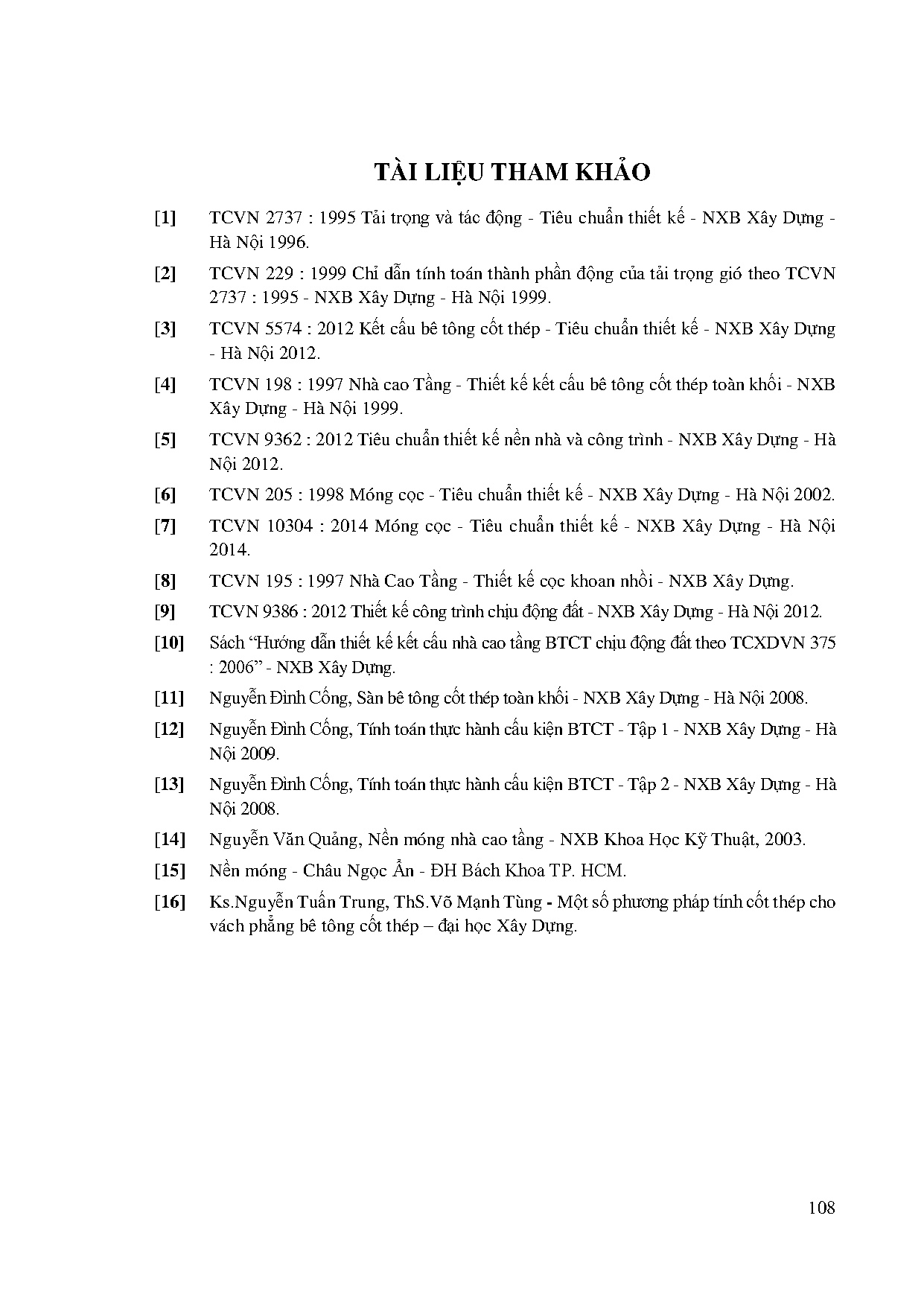

TÀI LIỆU THAM KHẢO
[1]

TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 1996.

[2]

TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.

[3]

TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng
- Hà Nội 2012.

[4]

TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB
Xây Dựng - Hà Nội 1999.

[5]

TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà
Nội 2012.

[6]

TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.

[7]

TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2014.

[8]

TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.

[9]

TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.

[10]

Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375
: 2006” - NXB Xây Dựng.

[11]

Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.

[12]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.

[13]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà
Nội 2008.

[14]

Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.

[15]

Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

[16]

Ks.Nguyễn Tuấn Trung, ThS.Võ Mạnh Tùng - Một số phương pháp tính cốt thép cho
vách phẳng bê tông cốt thép – đại học Xây Dựng.

108
