TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

-***-

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ CHUNG CƯ BẾN VÂN ĐỒN – QUẬN 4

GVHD: ThS. NGUYỄN VĂN KHOA.
SVTH: LÊ TRẦN PHÚC

GVHD: Th.S. HUỲNH PHƯỚC SƠN
TP. Hồ Chí Minh, tháng 7 năm 2018

`

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: LÊ TRẦN PHÚC - MSSV: 14149128
Ngành:
Công nghệ kỹ thuật công trình Xây dựng
Tên đề tài:
Thiết kế chung cư BẾN VÂN ĐỒN – QUẬN 4
Họ và tên giảng viên hướng dẫn: ThS. NGUYỄN VĂN KHOA.
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................................
5. Đánh giá loại:
.................................................................................................................................................
6. Điểm:……………….(Bằng chữ: ................................................................................
...

...

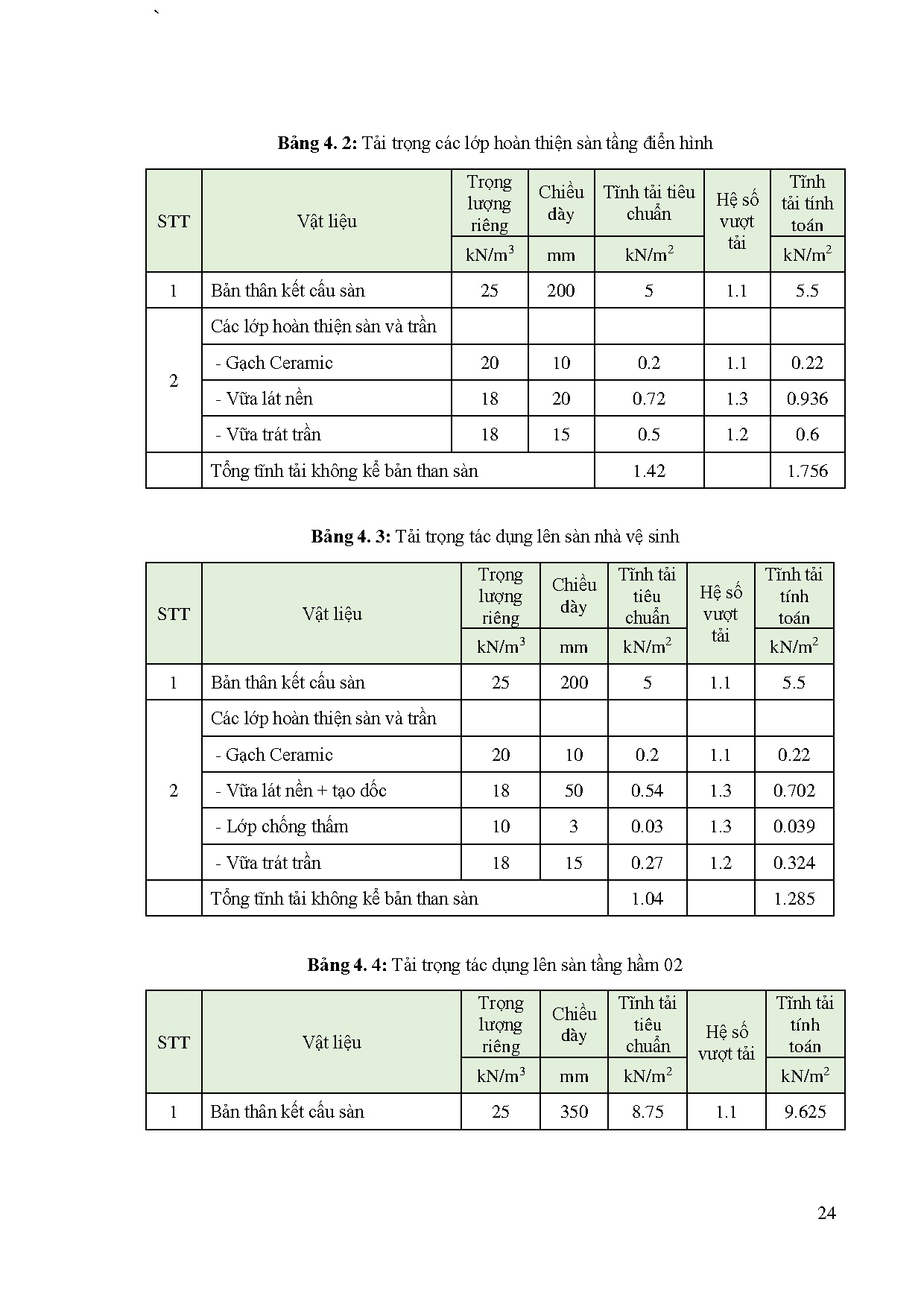

gl  571 5 × 110 = 570 (kN/m2)

Công thức tính tổng độ lún:
(e − e )
S =  1i 2i h i = 2.84cm  8cm → Thỏa điều kiện về tính lún
1 + e1i
Kiểm tra xuyên thủng
Chiều cao đài hđ = 2 m = ho = 2 - 0.2 = 1.8m
Với tháp chọc thủng 450 từ chân vách trùm ra ngoài các tim cọc, các cọc đều nằm trong
tháp xuyên nên không cần kiểm tra xuyên thủng.
11200
2500

2700

3600

1200

1800

2000

1200

Hình 7. 13: Tháp xuyên thủng móng M3

98

Tính thép cho đài cọc

Hình 7. 14: Chia dải cho đài móng M3

Hình 7. 15: Phản lực đầu cọc móng M3
99

Hình 7. 16: Biểu đồ momen theo phương X móng M3

Hình 7. 17: Biểu đồ momen theo phương Y móng M3
100

Mx+max = 1008.36 (kN.m/1m), Mx-max = -1256.76 (kN.m/1m)
My+max = 919.16 (kN.m/1m), My-max = -385 (kN.m/1m)
M
  R b  b  ho
,  = 1 − 1 − 2m , As =
Tính cốt thép cho đài móng: m =
2
R b  b  h0
Rs
Bảng 7. 10: Tính thép theo phương X móng M3
Vị trí
Lớp trên
Lớp dưới

Vị trí

Lớp trên
Lớp dưới

b
h
ho
M
As
αm
ξ
Bố trí
(mm) (mm) mm) (kN.m)
(mm2)
1000 2000 1800 1256.76 0.023 0.023 1928.2 Ø20a150
1000 2000 1800 1008.36 0.018 0.018 1509 Ø20a150
Bảng 7. 11: Tính thép theo phương Y móng M3
b

h

ho

M

(mm)

(mm)

(mm)

(kN.m)

1000
1000

2000
2000

1800
1800

385
919.16

αm

ξ

As
2

(mm )

Bố trí

0.007 0.007 586.85 Ø16a200
0.017 0.017 1425.2 Ø20a200

Asc
(mm2)
2198
2198

Asc
(mm2)

1005
1570

101

TÀI LIỆU THAM KHẢO
[1] Nguyễn Đình Cống (2012),”Kết cấu Bê tông cốt thép (tập 1: Cấu kiện cơ bản)” , NXB
Đại học Quốc gia TP Hồ Chí Minh.
[2] Nguyễn Bá Kế, Nguyễn Hữu Đẩu (2002), “Chất lượng móng cọc quản ký và đánh giá,
NXB GTVT.
[3] Võ Bá Tầm (2012), “Kết cấu Bê tông cốt thép (tập 2: Cấu kiện nhà cữa)” , NXB Khoa
học Kỹ thuật.
[4] TCVN 198:197 (1999), “Nhà cao tâng - Thiết kế kết cấu bê tông cốt thép toàn khối”,
NXB Xây Dựng - Hà Nội.
[5] TCVN 229:1999 (1999), “Chỉ dẫn tính toán thành phần động của tải trọng gió theo TC
2737:1995”, NXB Xây dựng - Hà Nội.
[6] TCVN 2737:1995 (1996), “Tải trọng và tác động”, NXB Xây dựng - Hà Nội.
[7] TCVN 5574-2012 (2012), Thi công bê tông cốt thép toàn khối, no. NXB Xây dựng Hà Nội.
[8] TCVN 9386:2012 (2012), “Thiết kế công trình chịu động đất”, NXB Xây Dựng Hà Nội.
[9] TCVN 9393:2012 (2012), “Cọc - Phương pháp thử nghiệm hiện trường bằng tải trọng
tĩnh ép dọc trục”, NXB Xây Dựng - Hà Nội.
[10] TCVN 9395:2012 (2012), “Cọc khoan nhồi - Thi công và nghiệm thu”, NXB Xây
Dựng - Hà Nội.
[11] TCVN 10304: 2014 (2002), Móng cọc - Tiêu chuẩn thiết kế, NXB Xây Dựng - Hà
Nội.
