TÓM TẮT
Công trình: Chung cư 21 tầng
Sinh viên thực hiện: Lê Văn Tân
Giảng viên hướng dẫn: TS. Lê Anh Thắng
Tổng quan kiến trúc: Chung cư 21 tầng tọa lạc ở Thành Phố với quỹ đất xây dựng là
1364.84 m2. Mỗi tầng trong chung cư gồm 8 căn hộ được trang bị 2 thang máy và 2 thang
bộ. Công trình được thiết kế tận dụng tối đa về thông thoáng và chiếu sáng tự nhiên. Mặt
bằng các căn hộ điển hình trong công trình được bố trí sinh động, tiện dụng, hợp lí, phù
hợp với tập quán sinh hoạt của người Việt.
Tổng quan kết cấu: tất cả các phân tích, tính toán và thiết kế đều đảm bảo điều kiện bền
và điều kiện sử dụng theo tiêu chuẩn hiện hành của Việt Nam hoặc các tiêu chẩn nước
ngoài tương đương.
- Hệ kết cấu theo phương đứng là hệ chịu lực khung vách.
-

Hệ kết cấu theo phương ngang là sàn bê tông cốt thép thông thường.

-

Giải pháp nền móng là móng cọc vuông bê tông cốt thép đúc sẵn.

Nội dung thiết kế: gồm 6 chương:
-

Chương 1: Tổng quan .

-

Chương 2: Thiết kế và tính toán cầu thang bộ.

-

Chương 3: Thiết kế và tính toán sàn dầm tầng điển hình.

-

Chương 4: Thiết kế khung :

-

Mô hình,tính toán,thiết kế khung trục 3 và khung trục B
Chương 5: Thiết kế móng:

-

Hồ sơ địa chất.
Thiết kế móng cọc khoan nhồi.
Chương 6: Phần nâng cao :
Tính toán thiết kế sản phẳng.
Tính toán, thiết kế dầm chuyển.

Trang 2

ABSTRACT
Building: 21 STOREYS APARTMENT
Student: Le Van Tan
Advisor: Dr. Le Anh Thang
Overview of Architecture:
21 storys apartment is located in HO CHI MINH city that has cover an area of
...

...
đk  m   R khi này thì H =2000gần 3b  ta lại chuyển sang
khai báo là dạng phần tử Area cụ thể là phần tử Wall dưới dạng Spandrel lable và Auto
Edge constraint….

127

Hình 6-14: Khai báo phần tử
Từ tiêu chuẩn ACI 318 -2002 điều kiện để là dầm cao hay dầm chuyển là :
nhịp đơn :

l
l
 2 nhịp liên tục :  2,5 và d : là chiều cao tính toán của dầm
d
d

 Nên không thể áp dụng các phương giàn ảo hay các công thức M không đi qua trục
trung hòa như trong ACI 318 -2002 nêu , vì thế dầm này không phải là dầm chuyển
6.2.5. Tính toán cốt đai cho dầm
Bảng 6-4: Lực cắt lớn nhất
Spandr
Load
Locatio
M
Story
el
Case/Combo
n
P
V2
V3
T
M2 3
Story
231.528 4301.73 10.012 69.288 7.811
2
DC4
BAO Max
Right
5
2
3
7
7 0

128

Hình 6-15: Lực cắt combo bao

Stor
y
Stor
y2

Spand
rel
DC1

Bảng 6-5: Moment lớn nhất
Load
Locati
V
Case/Combo
on
P
2
V3
17224.9
9.44
BAO Max
Right
86 0
53

T
4.32
69

M2
16.73
22

M3
8282.
15

Hình 6-16: Moment bao lớn nhất
Dầm B62 (800 × 2000) có lực cắt V2 = 4301.732 kN
Khả năng chịu cắt bê tông:
Chọn đai 4 nhánh Ø10a200 có

R sw Asw
285  103  39.2
qsw  n
 4
 0.22344 kN / mm
s
200
Khả năng chịu cắt của cốt đai và bê tông

Qsw  2 φb2 R bt bh o2qsw
 2 2 1.2 103     2553.87 kN
Nhận xét Qsw = 1224.95 kN Qmax  Thỏa điều kiện về độ bền

wl  1  5

nEs As
4  200000  39.2
 1 5
 1.03
Eb bs
32500  800  200

bl  1  0.01R b  1  0.01 17  0.83

129

Qbt  0.3  blwl R b bh o
 0.3  0.83 1.03  17  103  800  1950  6801.5844 kN
Qbt = 6801.5844 kN Qmax cốt đai bố trí đủ chịu lực cắt.
Đoạn giữa dầm bố trí Ø10a200

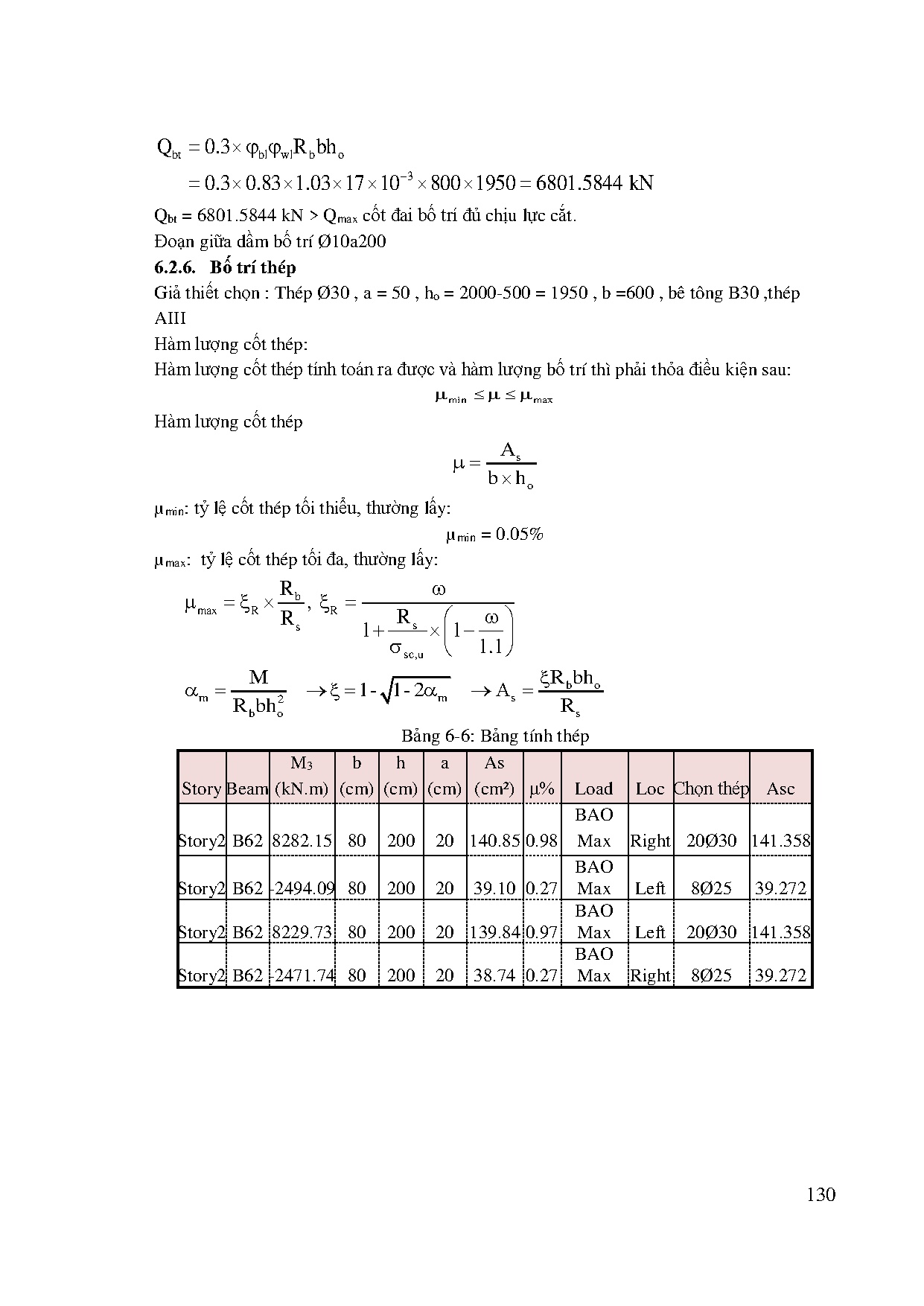

6.2.6. Bố trí thép
Giả thiết chọn : Thép Ø30 , a = 50 , ho = 2000-500 = 1950 , b =600 , bê tông B30 ,thép
AIII
Hàm lượng cốt thép:
Hàm lượng cốt thép tính toán ra được và hàm lượng bố trí thì phải thỏa điều kiện sau:
 min     max

Hàm lượng cốt thép



As
b  ho

µmin: tỷ lệ cốt thép tối thiểu, thường lấy:
µmin = 0.05%
µmax: tỷ lệ cốt thép tối đa, thường lấy:

 max  R 

m 

Rb
, R 
Rs

M
R b bh o2


R


1  s  1  
 sc,u  1.1 

   1- 1- 2m

 s 

R b bh o
Rs

Bảng 6-6: Bảng tính thép
M3
b
h
a
As
Story Beam (kN.m) (cm) (cm) (cm) (cm²) μ% Load Loc Chọn thép Asc
BAO
Story2 B62 8282.15 80 200 20 140.85 0.98 Max Right 20Ø30 141.358
BAO
Story2 B62 -2494.09 80 200 20 39.10 0.27 Max Left 8Ø25 39.272
BAO
Story2 B62 8229.73 80 200 20 139.84 0.97 Max Left 20Ø30 141.358
BAO
Story2 B62 -2471.74 80 200 20 38.74 0.27 Max Right 8Ø25 39.272

130
