Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật công trình xây dựng - Thiết kế chung cư 16 tầng Bình Thọ, Thủ Đức - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	10.57 MB
Số trang	152
Ngành	CNKT công trình xây dựng

Lượt xem	51
Ngày đăng	02/01/2026

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***-Tp. Hồ Chí Minh, ngày 4 tháng 7 năm 2018

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên:
Ngành:

Bùi Xuân Trường

MSSV: 14149304

Công Nghệ Kỹ Thuật Công Trình Xây Dựng

Lớp: 14149CL1

Giảng viên hướng dẫn: Ts. Nguyễn Minh Đức

ĐT: 0912327412

Ngày nhận đề tài: 15/1/2019

Ngày nộp đề tài: 5/7/2019

1. Tên đề tài: Chung Cư 16 Tầng
2. Các số liệu, tài liệu ban đầu:
 Hồ sơ kiến trúc (đã chỉnh sửa kích thước theo GVHD)
 Hồ sơ địa chất

3. Nội dung thực hiện đề tài:
a. Kiến trúc
 Thể hiện lại các bản vẽ theo kiến trúc mới.
b. Kết cấu
 Tính toán, thiết kế sàn tầng điển hình.
 Tính toán, thiết kế cầu thang bộ.
 Mô hình, tính toán, thiết kế khung.
c. Nền móng
 Tổng hợp số liệu địa chất.
 Thiết kế phương án móng cọc
4. Sản phẩm:
 01 Thuyết minh và 01 Phụ lục
 17 Bản vẽ A1 (5 Kiến trúc, 9 Kết cấu, 3 Móng)
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

i

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: Bùi Xuân Trường
MSSV: 14149304
Ngành: Công nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: Chung Cư 16 Tầng
Họ và tên Giáo viên hướng dẫn: Ts. Nguyễn Minh Đức
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................
.................................................................................................................................
2. Ưu điểm:
.................................................................................................................................
.................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................
.................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................
5. Đánh giá loại:
......................................................................................................................
6. Điểm: ………………. (Bằng chữ: .....................................................)

...

...
ược xem như
lò xo có độ cứng K.

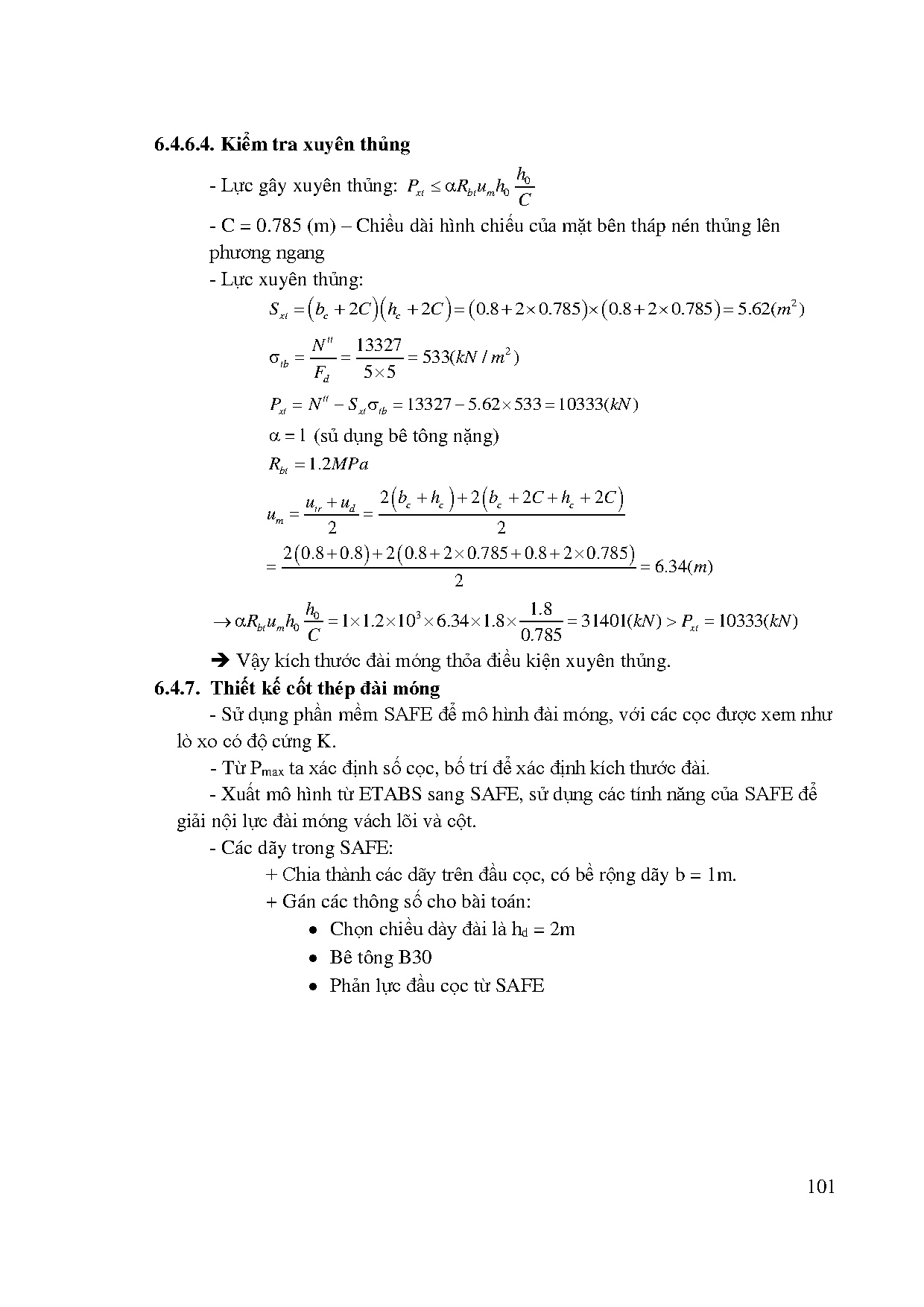

- Từ Pmax ta xác định số cọc, bố trí để xác định kích thước đài.
- Xuất mô hình từ ETABS sang SAFE, sử dụng các tính năng của SAFE để
giải nội lực đài móng vách lõi và cột.
- Các dãy trong SAFE:
+ Chia thành các dãy trên đầu cọc, có bề rộng dãy b = 1m.
+ Gán các thông số cho bài toán:
 Chọn chiều dày đài là hd = 2.5m
 Bê tông B30
 Phản lực đầu cọc từ SAFE

Hình 57.32 Phản lực đầu cọc (max) móng MTM

135

Hình 58.33 Phản lực đầu cọc (min) móng MTM
+ Ứng với tổ hợp ENVE ta có phản lực đầu cọc Pmax = 6510.76(kN)
Pmax  6510.76  Qtk  6974(kN )  Thỏa

+ Ứng với tổ hợp ENVE ta có phản lực đầu cọc Pmin = 1267.27(kN)
Pmin  1267.27  0  Thỏa (cọc không quá nhỏ)

136

Hình 59.34 Biểu đồ momen (max) theo dải của phương X và phương Y

137

Hình 60.35 Biểu đồ momen (min) theo dải của phương X và phương Y
m 

M max
   Rb  b  h0
  R  0.541   1  1  2. m As 
2
.Rb .b.ho
Rs

- Chọn thép Ø có tiết diện as = Số thanh thép: n 

As
b  a0  2
a
as
n

138

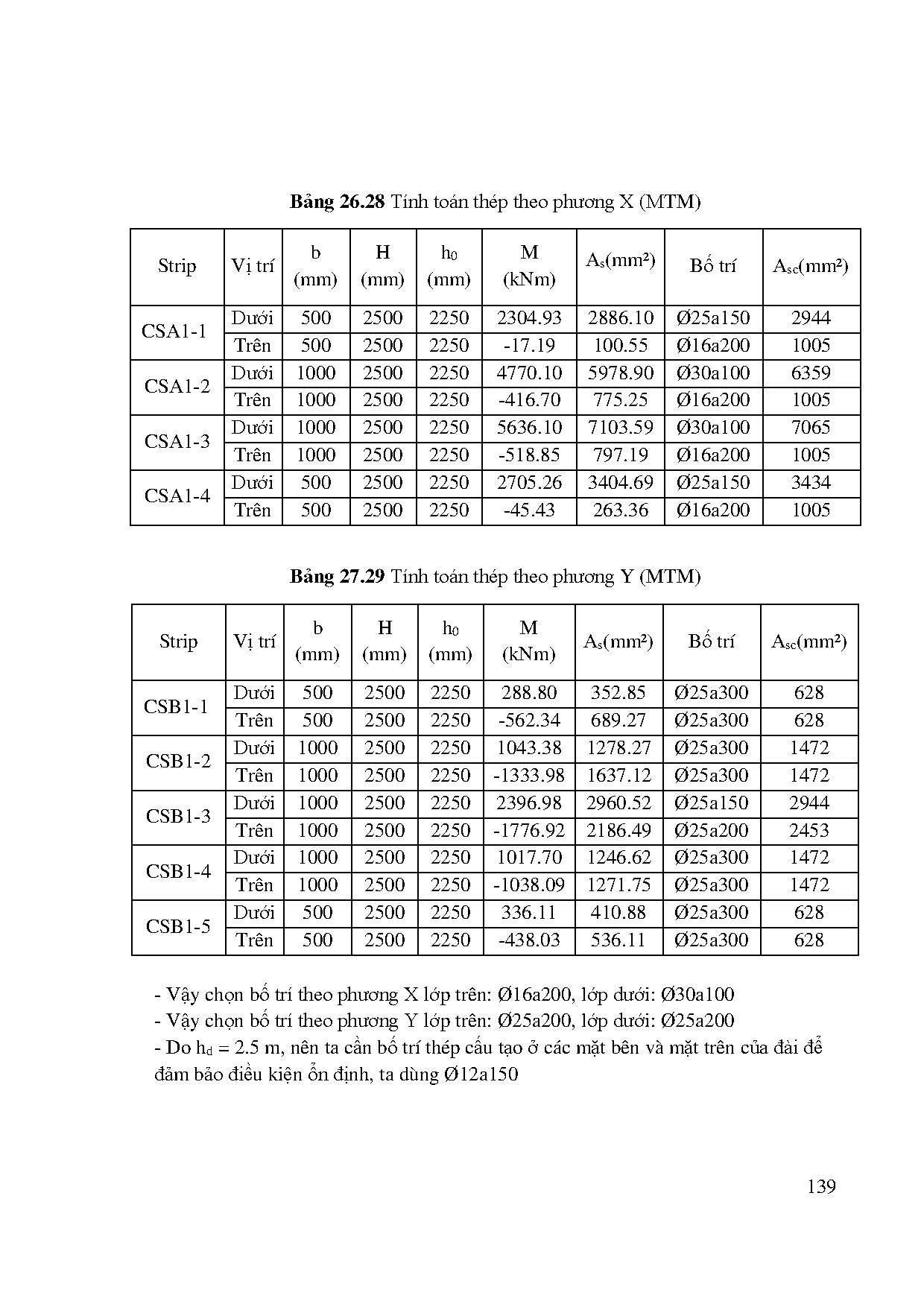

Bảng 26.28 Tính toán thép theo phương X (MTM)
Strip
CSA1-1
CSA1-2
CSA1-3
CSA1-4

Vị trí

b
(mm)

H
(mm)

h0
(mm)

M
(kNm)

As(mm²)

Bố trí

Asc(mm²)

Dưới
Trên
Dưới
Trên
Dưới
Trên
Dưới
Trên

500
500
1000
1000
1000
1000
500
500

2500
2500
2500
2500
2500
2500
2500
2500

2250
2250
2250
2250
2250
2250
2250
2250

2304.93
-17.19
4770.10
-416.70
5636.10
-518.85
2705.26
-45.43

2886.10
100.55
5978.90
775.25
7103.59
797.19
3404.69
263.36

Ø25a150
Ø16a200
Ø30a100
Ø16a200
Ø30a100
Ø16a200
Ø25a150
Ø16a200

2944
1005
6359
1005
7065
1005
3434
1005

Bảng 27.29 Tính toán thép theo phương Y (MTM)
Strip
CSB1-1
CSB1-2
CSB1-3
CSB1-4
CSB1-5

Vị trí

b
(mm)

H
(mm)

h0
(mm)

M
(kNm)

As(mm²)

Bố trí

Asc(mm²)

Dưới
Trên
Dưới
Trên
Dưới
Trên
Dưới
Trên
Dưới
Trên

500
500
1000
1000
1000
1000
1000
1000
500
500

2500
2500
2500
2500
2500
2500
2500
2500
2500
2500

2250
2250
2250
2250
2250
2250
2250
2250
2250
2250

288.80
-562.34
1043.38
-1333.98
2396.98
-1776.92
1017.70
-1038.09
336.11
-438.03

352.85
689.27
1278.27
1637.12
2960.52
2186.49
1246.62
1271.75
410.88
536.11

Ø25a300
Ø25a300
Ø25a300
Ø25a300
Ø25a150
Ø25a200
Ø25a300
Ø25a300
Ø25a300
Ø25a300

628
628
1472
1472
2944
2453
1472
1472
628
628

- Vậy chọn bố trí theo phương X lớp trên: Ø16a200, lớp dưới: Ø30a100
- Vậy chọn bố trí theo phương Y lớp trên: Ø25a200, lớp dưới: Ø25a200
- Do hd = 2.5 m, nên ta cần bố trí thép cấu tạo ở các mặt bên và mặt trên của đài để
đảm bảo điều kiện ổn định, ta dùng Ø12a150

139
