TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG
--

KHÓA LUẬN TỐT NGHIỆP
THUYẾT MINH

Đề tài:

SORA GARDENS I

CNK: TS. Phạm Đức Thiện
GVHD: TS. Nguyễn Thanh Tú
SVTH: Nguyễn Xuân Dư
MSSV: 20149286
Lớp: 201492B
TP.Hồ Chí Minh, ngày 22 tháng 12 năm 2024

ĐỒ ÁN TỐT NGHIỆP
ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

GVHD: TS. NGUYỄN THANH TÚ
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

KHOA XÂY DỰNG

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN PHẢN BIỆN
Họ và tên sinh viên: NGUYỄN XUÂN DƯ
MSSV: 20149286
Ngành:
CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài:
SORA GARDENS I
Họ và tên GVPB: LÊ TRUNG KIÊN
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.......................................................................................................................
.......................................................................................................................
.......................................................................................................................
2. Ưu điểm:
.......................................................................................................................
.......................................................................................................................
.......................................................................................................................
3. Khuyết điểm:
.......................................................................................................................
.......................................................................................................................
.......................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.......................................................................................................................
.......................................................................................................................
5. Đánh giá loại:
.......................................................................................................................
6. Điểm:……………….Bằng chữ: ....................................................................
Tp. Hồ Chí Minh, ngày 22tháng 12 năm 2024
Giáo viên phản biện
(Ký &amp ghi rõ họ tên)

SVTH: NGUYỄN XUÂN DƯ

MSSV:20149286

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN THANH TÚ
LỜI CẢ
...

...
ụng lên sườn dọc
q tc  q tc  L v  21.67  0.225  4.876  kN / m 
sd

q tt  q tt  L v  25.275  0.225  5.69  kN / m 
sd

SVTH: NGUYỄN XUÂN DƯ

206
MSSV:20149286

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN THANH TÚ

Hình 91: Sơ đồ tính sườn dọc
9.6.5.2.1. Kiểm tra bền
Để thỏa điều kiện bền
l≤

[σ] × w
× 10 =
q

210000 × 5.92 × 10
5.69

× 10

???? = 1.47????
9.6.5.2.2. Kiểm tra võng
L
Độ võng cho phép
400
E = 2.1 × 10 kN/m2
l≤

1 × 128 × ????????
=
400 × ????

1 × 128 × 2.1 × 10 × 1.48 × 10
400 × 4.876

= 1.268 ????

= Chọn l= 1.2 m thỏa mãn điều kiện võng và bền
9.6.5.3. Tính toán sườn ngang
Chọn thép hộp 50x100x2mm
-Tải trọng tác dụng lên sườn ngang
P tc  q tc  Lsd  3.876  1.2  4.65  kN 
sn

P tt  q tt  L sd  5.69  1.2  6.828  kN 
sn

SVTH: NGUYỄN XUÂN DƯ

207
MSSV:20149286

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN THANH TÚ

Hình 92: Sơ đồ tính sườn ngang
9.6.5.3.1. Kiểm tra bền

Hình 93: Biểu đồ moment sườn ngang
- Ta có:
M max  1.9699  kN.m 



M max
1.9699

 127090.32  kN / m 2       210000  kN / m 2 
W
15.5  106

9.6.5.3.2. Kiểm tra võng

Hình 94: Độ võng sườn ngang
 f  1.64  mm    f  

L
950

 2.375  mm 
400 400

- Bố trí các thanh chống khoảng cách 740 mm thỏa điều kiện chuyển vị của sườn ngang
SVTH: NGUYỄN XUÂN DƯ

208
MSSV:20149286

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN THANH TÚ

9.6.5.4. Tính toán thanh chống đơn
- Chọn thanh chống xiên là thanh thép ống Ø49  mm  dày 2mm khoảng cách
L  0.65  m  .

Hình 95: Nội lực lên cây chống

 N      F  2.1 10  2.95  10  61.95  kN 
5

4

Trong đó:
+ Tiết diện thanh chống:

 0.049 2  0.049  2  0.002 2 
F  

  2.95  104  m 2 
 4

4


+ Ứng xuất cho phép:    2.1 105  kN / m 2 

N  10.24  kN    N   61.95  kN 

Vậy thanh chống thỏa mãn điều kiện bền.
Kết luận: Các dầm còn lại sinh viên sử dụng kết quả này để thi công tương tự

SVTH: NGUYỄN XUÂN DƯ

209
MSSV:20149286

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN THANH TÚ

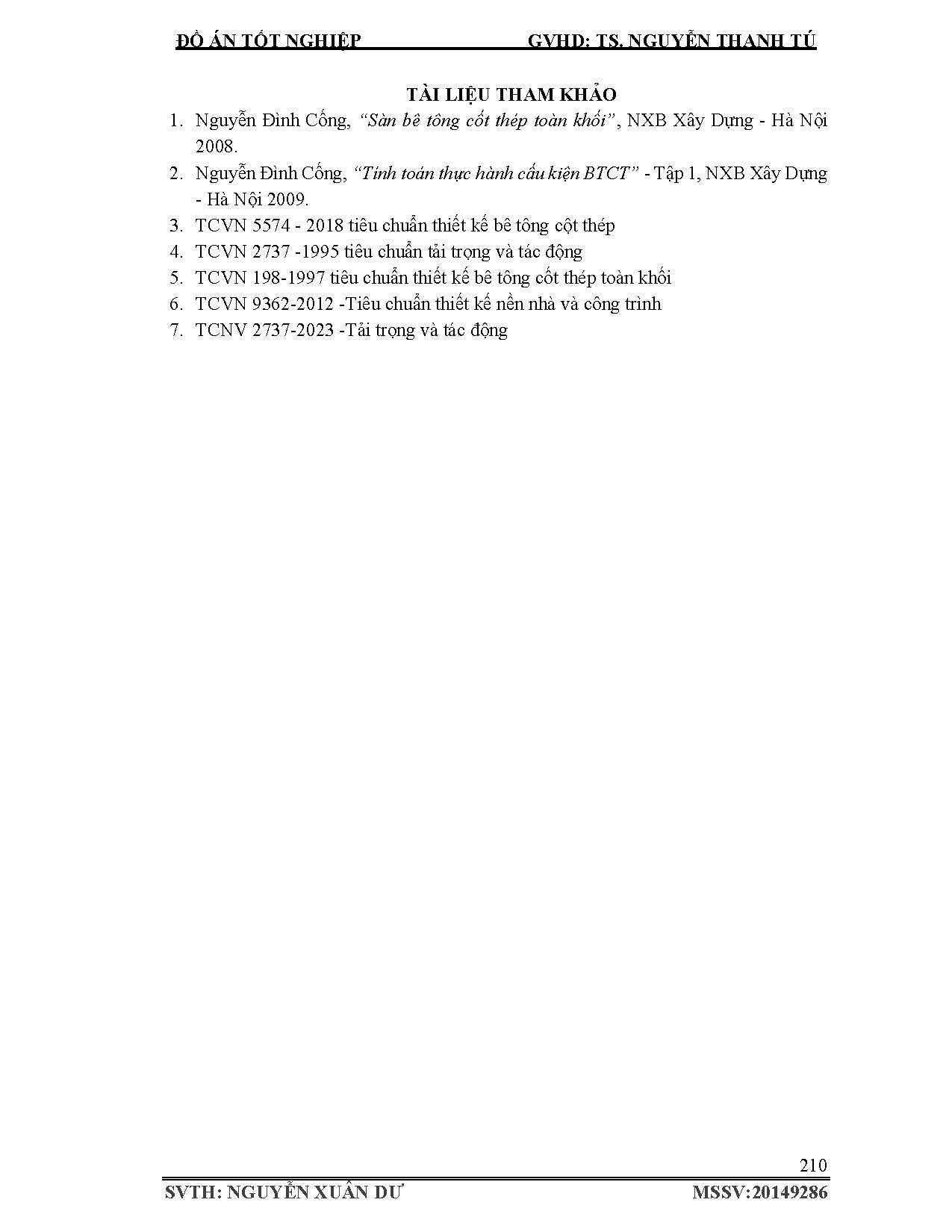

TÀI LIỆU THAM KHẢO
1. Nguyễn Đình Cống, “Sàn bê tông cốt thép toàn khối”, NXB Xây Dựng - Hà Nội
2008.
2. Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT” - Tập 1, NXB Xây Dựng
- Hà Nội 2009.
3. TCVN 5574 - 2018 tiêu chuẩn thiết kế bê tông cột thép
4. TCVN 2737 -1995 tiêu chuẩn tải trọng và tác động
5. TCVN 198-1997 tiêu chuẩn thiết kế bê tông cốt thép toàn khối
6. TCVN 9362-2012 -Tiêu chuẩn thiết kế nền nhà và công trình
7. TCNV 2737-2023 -Tải trọng và tác động
