BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG

**********

ĐỒ ÁN TỐT NGHIỆP
SENLA BOUTIQUE HOTEL

Giáo viên hướng dẫn: PGS.TS. TRẦN TUẤN KIỆT
Sinh viên thực hiện: NGUYỄN MINH TRIẾT
Mã số sinh viên: 16149254
Khóa: 2016-2020

TP HCM, tháng 12 năm 2024

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG

**********

ĐỒ ÁN TỐT NGHIỆP
SENLA BOUTIQUE HOTEL

Giáo viên hướng dẫn: PGS.TS. TRẦN TUẤN KIỆT
Sinh viên thực hiện: NGUYỄN MINH TRIẾT
Mã số sinh viên: 16149254
Khóa: 2016-2020
TP HCM, tháng 12 năm 2024

LỜI CẢM ƠN
Trong thời gian làm đồ án tốt nghiệp, em đã nhận được nhiều sự giúp đỡ, đóng góp ý
kiến và chỉ bảo nhiệt tình của thầy cô, gia đình và bạn bè.
Em xin gửi lời cảm ơn chân thành đến Thầy TRẦN TUẦN KIỆT giảng viên khoa xây
dựng- trường Đại Học SPKT TPHCM người đã tận tình hướng dẫn, chỉ bảo em trong suốt quá
trình làm khoá luận.
Em cũng xin chân thành cảm ơn các thầy cô giáo trong trường Đại Học SPKT
TPHCM nói chung, các thầy cô trong khoa xây dựng nói riêng đã dạy dỗ cho em kiến thức về
các môn đại cương cũng như các môn chuyên ngành, giúp em có được cơ sở lý thuyết vững
vàng và tạo điều kiện giúp đỡ em trong suốt quá trình học tập.
Cuối cùng, em xin chân thành cảm ơn gia đình và bạn bè, đã luôn tạo điều kiện, quan
tâm, giúp đỡ, động viên em trong suốt quá trình học tập và hoàn thành khoá luận tốt nghiệp.
Em xin chân thành cám ơn !

Sinh viên

Nguyễn Minh Triết

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Sinh viên

: NGUYỄN MINH TRIẾT

MSSV

: 16149254

Khoa

: Xây Dựng

Ngành

: CNKT Công Trình Xây Dựng

Tên đề tài

: SENLA BOUTIQUE HOTEL

Giảng viên HD

: PGS.TS TRẦN TUẤN KIỆT

Ngày nhận đề tài

: 26/08/2024

Ngày nộp bài

: 23/12/2024

1) Số liệu, tài liệu ban đầu
o Hồ sơ kiến trúc
o Hồ sơ khảo sát địa chất
2) Nội dung các phần lý thuyết và tính toán
2.1. Kiến trúc
o Chỉnh sửa và hoàn thành bản vẽ kiến trúc theo yêu cầu của giảng viên HD
2.2. Kết cấu
o Tính toán, thiết kế sàn tầng điển hình.
o Tính toán, thiết kế cầu thang bộ
o Mô hình, tính toán, thiết kết khung công trình.
o Nền móng: phương án cọc ép chữ nhật.
2.3. Thi công
o Tính toán biện pháp thi công cột, dầm, sàn điển hình
3) Thuyết minh và bản vẽ
o 01 Thuyết minh và 01 Phụ lục
o 21 bản vẽ A1 (2 kiến trúc, 18 kết cấu và 1 bản vẽ thi công)
Tp. Hồ Chí Minh, ngày
Xác nhận của GVHD

tháng 12 năm 2024

Xác nhận của BCN khoa
(Ký &amp ghi rõ họ tên)

CAPSTONE PROJECT’S TASK
Name’s student
Student ID
Faculty
Professtion
Project’s na
...

...
cm2 )
10W  
M max
qtt L2
10  11.47  2100
   
    L 
l
= 255.49 (cm)
W
10W
qtt
3.69

 Chọn khoảng cách của sườn ngang là 120 cm.
Kiểm tra võng của sườn dọc:

f max =

1 qtcl 4
1 292.5 1204
1
120
=
= 0.032 ( cm )   f  =
=
= 0.3 ( cm )
6
128 EI 128  2.110  70.24 100
400 400

Moment quán tính: I =

5  53 (5 − 2  0.18)  (10 − 2  0.18)3
−
= 70.24 ( cm4 )
12
12

 Thỏa mãn điều kiện độ võng.
 Vậy chọn sườn dọc là thanh thép hộp tiết diện 50×50×1.8mm, với khoảng cách các sườn
dọc là 30cm.

GVHD: TRẦN TUẤN KIỆT

Trang 139

SVTH: NGUYỄN MINH TRIẾT

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: KHÁCH SẠN SENLA BOUTIQUE

7.4.1.3. Tính toán sườn ngang:
Chọn sườn ngang là thanh thép hộp tiết diện 50×100×1.8mm.
P
A

B
300

A

B

Mmax

Hình 7.16. Sơ đồ tính sườn ngang sàn
Lực tập trung tác dụng lên sườn ngang: Ptc = 975  0.3 1.2 = 351 (kG ) = 3.51 (kN )
Ptt = 1230  0.3 1.2 = 443 ( kG) = 4.43 ( kN )

Moment lớn nhất tại giữa nhịp: M max =

Ptt L 443 1.2
=
= 132.9 (kG.m)
4
4

Moment kháng uốn của sườn ngang:

W=

5 102 (5 − 2  0.22)  (10 − 2  022)2
−
= 13.87 (cm3 )
6
6

Điều kiện bền của tiết diện sườn:  max   

 max =

M max 13290
=
= 958.18 (kG / cm2 )  2100 (kG/ cm 2 )
W
13.87

 Thỏa mãn điều kiện bền.
Kiểm tra võng của sườn: f max   f  (Phụ lục A - Theo TCVN 4453 – 1995)

PL4
3511203
1
120
f max =
=
= 0.09 ( cm )   f  =
L =
= 0.3 (cm)
6
48EI 48  2 10  70.24
400
400
Moment quán tính: I =

5 103 (5 − 2  0.22)  (10 − 2  0.18)3
−
= 70.24 ( cm4 )
12
12

 Vậy chọn sườn dọc là thanh thép hộp tiết diện 50×100×1.8mm, khoảng cách sườn ngang là
120cm.

GVHD: TRẦN TUẤN KIỆT

Trang 140

SVTH: NGUYỄN MINH TRIẾT

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: KHÁCH SẠN SENLA BOUTIQUE

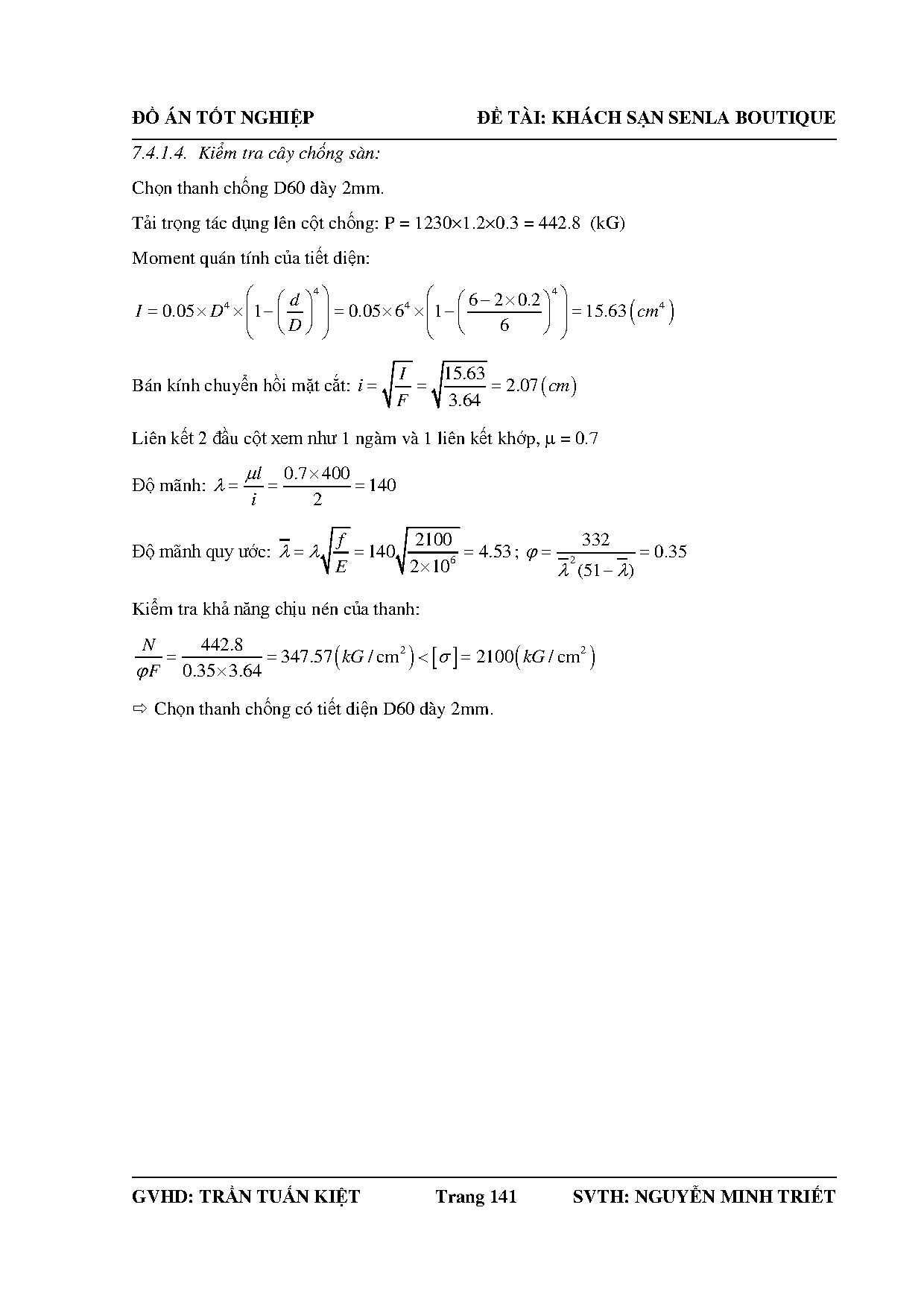

7.4.1.4. Kiểm tra cây chống sàn:
Chọn thanh chống D60 dày 2mm.
Tải trọng tác dụng lên cột chống: P = 1230×1.2×0.3 = 442.8 (kG)
Moment quán tính của tiết diện:
  d 4 
  6 − 2  0.2  4 
4
4
I = 0.05  D   1 −    = 0.05  6   1 − 
  = 15.63 ( cm )
 D 
 
6
 



4

Bán kính chuyển hồi mặt cắt: i =

I
15.63
=
= 2.07 ( cm )
F
3.64

Liên kết 2 đầu cột xem như 1 ngàm và 1 liên kết khớp,  = 0.7
Độ mãnh:  =

l
i

=

0.7  400
= 140
2

Độ mãnh quy ước:  = 

f
2100
332
= 140
= 4.53  = 2
= 0.35
6
E
2 10
 (51 −  )

Kiểm tra khả năng chịu nén của thanh:

N
442.8
=
= 347.57 ( kG / cm2 )    = 2100 ( kG / cm 2 )
 F 0.35  3.64
 Chọn thanh chống có tiết diện D60 dày 2mm.

GVHD: TRẦN TUẤN KIỆT

Trang 141

SVTH: NGUYỄN MINH TRIẾT
