BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP
NGÀNH CNKT CÔNG TRÌNH XÂY DỰNG

PHUC YEN 2 APARTMENT

GVHD: ThS. NGUYỂN TỔNG
SVTH: NGUYỄN MINH SANG

S K L0 0 8 4 0 3

Tp. Hồ Chí Minh, tháng 06/2017

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

PHUC YEN 2 APARTMENT

SVTH: NGUYỄN MINH SANG
GVHD: ThS. NGUYỂN TỔNG

Tp. Hồ Chí Minh, tháng 06/2017

LỜI CẢM ƠN
Đối với mỗi sinh viên ngành Xây dựng, luận văn tốt nghiệp chính là công việc kết
thúc quá trình học tập ở trường đại học, đồng thời mở ra trước mắt mỗi người một hướng
đi mới vào cuộc sống thực tế trong tương lai. Thông qua quá trình làm luận văn đã tạo điều
kiện để em tổng hợp, hệ thống lại những kiến thức đã được học, đồng thời thu thập bổ sung
thêm những kiến thức mới mà mình còn thiếu sót, rèn luyện khả năng tính toán và giải quyết
các vấn đề có thể phát sinh trong thực tế, đồ án tốt nghiệp như công trình đầu tiên mà sinh
viên tự tay thiết kế dưới sự hướng dẫn của Thầy hướng dẫn để chuẩn bị tốt cho công việc
khó khăn ở nơi làm việc tránh sự bỡ ngỡ với công việc phải tự mình hoàn thành.
Trong suốt khoảng thời gian thực hiện luận văn của mình, em đã nhận được rất nhiều
sự chỉ dẫn, giúp đỡ tận tình của Thầy cùng với quý Thầy Cô và các bạn cùng nhóm. Em xin
gửi lời cảm ơn chân thành, sâu sắc nhất của mình đến quý thầy cô. Những kiến thức và kinh
nghiệm mà các thầy cô đã truyền đạt cho em trong 4 năm đại học là nền tảng, chìa khóa để
em có thể hoàn thành luận văn tốt nghiệp, cũng như công việc sau này.
Mặc dù đã cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn chế, do đó
luận văn tốt nghiệp của em khó tránh khỏi những thiếu sót, kính mong nhận được sự chỉ
dẫn của quý Thầy Cô để em cũng cố, hoàn hiện kiến thức của mình hơn.
Cuối cùng, em xin chúc quý Thầy Cô thành luôn dồi dào sức khỏe để có thể tiếp tục
sự nghiệp truyền đạt kiến thức cho thế hệ sau.
Em xin chân thành cám ơn.
TP.HCM, ngày 17 tháng 06 năm 2017
Sinh viên thực hiện

NGUYỄN MINH SANG

1

CAPSTONE PROJECT’S TASK
Name’s student : NGUYEN MINH SANG
Student ID
: 13149132
Class
: 131493A
Sector
: Construction Engineering Technology
Advisor
: Msc. NGUYEN TONG
Start date
: 12/02/2017
Finish date: 17/06/2017
1. Project’s Name:
PHUC YEN 2 APARTMENT
2. Input
Architectural Profile (provided by Advitor)
Soil Profile (provided by Advitor)
3. The contents of capstone project:
Architecture
Illustrate architectural drafts again (0%)
Structure
Model
...

...
n đất, Ab = 0.502 m2
- li: Chiều dài đoạn cọc nằm trong lớp đất thứ “i”
- fi: Cường độ sức kháng trung bình của lớp đất thứ “i” (Bảng 3 TCVN 10304:2014)
- qb: Cường độ sức kháng của đất dưới mũi cọc, ở đây lớp đất dưới mũi cọc tại cao
trình -10.6m là cát pha có chỉ số dẻo Ip 4, hệ số rỗng e = 0.5, theo mục 7.2.3,
TCVN 10304:2014, giá trị qb được xác định theo công thức sau:



q b = 0.75 4 11 d   2  3 1 h

-







1  10.2 kN / m 3 : Dung trọng tính toán nền đất dưới mũi cọc (có xét đến tác dụng

đẩy nổi trong đất bão hoà).






1  10.2 kN / m 3 : Dung trọng tính toán nền đất trên mũi cọc (có xét đến tác dụng

đẩy nổi trong đất bão hoà).
Các hệ số tra theo góc ma sát l =  28o28
10304:2014) → = 20.2337.86= 0.518= 0.247

(Bảng 6, TCVN

q b  0.75  0.247   20.23  10.2  0.8  37.86  0.518  10.1 8.6   419.53 (kN/m 2 )



Ta có: q b A b  419.53  0.5026  211  kN   N max  104.40  kN 
Vậy cọc đảm bảo khả năng chịu lực

102

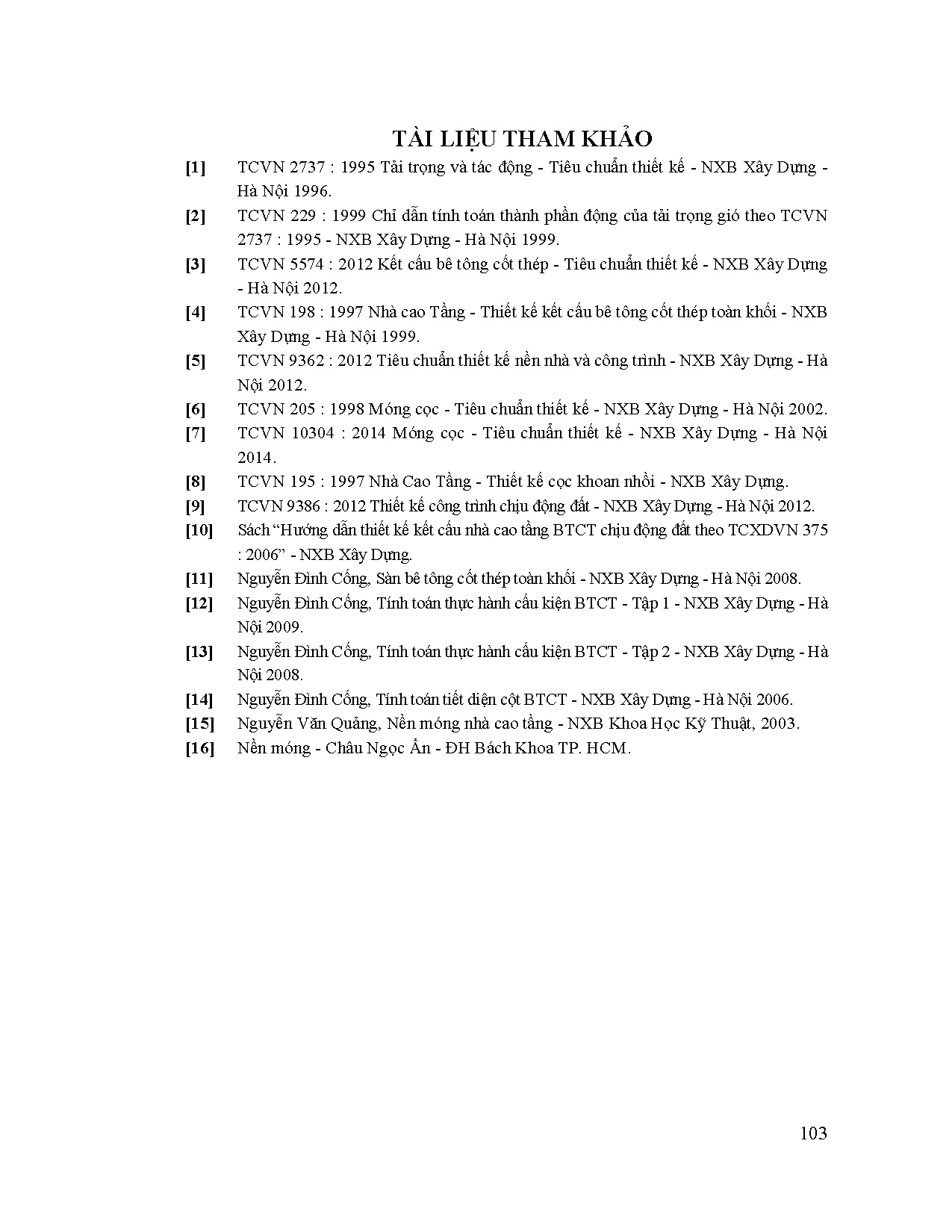

TÀI LIỆU THAM KHẢO
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]

TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 1996.
TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.
TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng
- Hà Nội 2012.
TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB
Xây Dựng - Hà Nội 1999.
TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà
Nội 2012.
TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.
TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2014.
TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.
Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375
: 2006” - NXB Xây Dựng.
Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.
Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.
Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà
Nội 2008.
Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội 2006.
Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.
Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

103
