BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

KHU CĂN HỘ - THƯƠNG MẠI DỊCH VỤ CAO TẦNG
HÙNG VƯƠNG COMPLEX (THÁP A)

GVHD: Th.S NGUYỄN TỔNG
SVTH: LÊ MINH HÙNG VƯƠNG
MSSV: 16149265
KHÓA: 2016

Thành phố Hồ Chí Minh, tháng 08 năm 2020

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP
KHU CĂN HỘ - THƯƠNG MẠI DỊCH VỤ CAO TẦNG
HÙNG VƯƠNG COMPLEX (THÁP A)

GVHD: Th.S NGUYỄN TỔNG
SVTH: LÊ MINH HÙNG VƯƠNG
MSSV: 16149265
KHÓA: 2016
Thành phố Hồ Chí Minh, tháng 08 nằm 2020

LỜI CẢM ƠN
Em xin gửi lời cảm ơn chân thành và sâu sắc đến thầy Nguyễn Tổng. Cảm ơn thầy đã giúp
đỡ em rất tận tình trong đồ án tốt nghiệp cũng như những môn học đã học cùng thầy. Nhờ thầy
mà em nắm rõ được kiến thức và mở rộng hiểu biết ở nhiều mảng thiết thực trong cuộc sống.
Cảm ơn gia đình và bạn bè đã tạo điều kiện cho em hoàn thành được khóa luận này.
Cuối cùng, em xin cảm ơn đến tất cả các thầy, cô trong khoa Xây dựng – trường Đại học
Sư phạm Kỹ thuật thành phố Hồ Chí Minh, những người đã dạy em trong suốt thời gian 4 năm
học qua.
Thành phố Hồ Chí Minh, ngày 14 tháng 08 nằm 2020
Sinh viên thực hiện

Lê Minh Hùng Vương

i

LỜI CAM ĐOAN
Sinh viên xin cam đoan khóa luận tốt nghiệp này là hoàn toàn do sinh viên tự thực hiện. Tất
cả khối lượng và số liệu chưa từng được công bố rộng rãi ở Việt Nam.
Thành phố Hồ Chí Minh, ngày 14 tháng 08 nằm 2020
Sinh viên thực hiện

Lê Minh Hùng Vương

ii

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Lê Minh Hùng Vương

MSSV: 16149265

Khoa: Xây dựng
Ngành: Công nghệ kỹ thuật Công trình xây dựng
Tên đề tài: Khu căn hộ - Thương mại cao tầng Hùng Vương Complex (Tháp A)
Giáo viên hướng dẫn: Th.S Nguyễn Tổng
Ngày nhận đề tài: 15/03/2020
Ngày nộp bài: 14/08/2020
NỘI DUNG THỰC HIỆN

Các số liệu, tài liệu ban đầu (Cung cấp bởi GVHD)
 Hồ sơ kiến trúc
 Hồ sơ khảo sát địa chất.
Nội dung thực hiện đề tài
Kiến trúc
 Thể hiện các bản vẽ kiến trúc.
Kết cấu
 Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Phương án sàn phẳng)
 Mô hình, phân tích, tính toán, thiết kế cầu thang điển hình
 Mô hình, phân tích, tính toán, thiết kế khung bao gồm hệ dầm, vách phẳng, lõi thang máy
(GVHD chỉ định)
 Mô hình, phân tích, tính toán, thiết kế móng bè cọc khoan nhồi
 Mô hình, phân tích, tính toán, thiết kế tường vây và hệ thanh chống đỡ.
Sản phầm
01 thuyết minh và 01 phụ lục.
47 bản vẽ A1 ( gồm 12 bản vẽ kiến trúc, 30 bản vẽ kết cấu và 05 bản
...

...
g thức:
N
 f c (Mục 7.4.2.2 TCVN 5575 – 2012)
e A n
y 

Với  e – Hệ số giảm cường độ tính toán khi nén lệch tâm, nén uốn, đối với thanh đặc, lấy theo
Bảng D.10, Phụ lục D, TCVN 5575 – 2012.  e phụ thuộc vào độ mảnh quy ước  và độ lệch tâm
tính đổi m e .
100

  2.688, m e  37.9  e  0.051.

Vậy

N
152.55 102

 1755.4  daN / cm 2   f c  2450  daN / cm 2  .
e A n 0.051

 Thỏa điều kiển ổn định tổng thể trong mặt phẳng.
8.6.5.2. Ổn định tổng thể ngoài mặt phẳng khung
Ổn định tổng thể của thanh chống theo phương ngoài mặt phẳng được xác định theo công thức
N
 f c
trong Mục 7.4.2.4, TCVN 5575 – 2012 như sau:
cy A n
Với c – Hệ số kể đến ảnh hưởng của moment M và hình dáng tiết diện đến ổn định của cột
theo phương vuông gốc với mặt phẳng uốn (phương ngoài mặt phẳng uốn), phụ thuộc vào độ lệch
tâm tương đối m.
Vì m  37.9  10, nên c được xác định theo công thức (Mục 7.4.2.5, TCVN 5575 – 2012):

c
1

1

m y y
b

1
 0.045
37.9  0.894
1
1

Với b ,  y tra bảng D.8 Phụ lục D, TCVN 5575 - 2012

102
 2225.32  daN / cm 2   f c  2450  daN / cm 2 
0.045  0.894 170.4
 Thoả điều kiện ổn định ngoài mặt phẳng.
8.6.6. Kiểm tra điều kiện ổn định cục bộ
8.6.6.1. Ổn định cục bộ bản cánh
Vậy

Bản cánh phải đảm bảo điều kiện ổn định cục bộ theo công thức:
Trong đó: b0f 

b0f  b0f 

.
tf
 tf 

bf  t w 35  1.2
b
16.9

 16.9  0f 
 8.45.
2
2
tf
2

Theo mục 7.6.3.3 TCVN 5575 – 2012, độ mảnh của phần cánh nhô ra với độ mãnh quy ước

 tính theo công thức: 0.8    min  x  y   min 1.575 2.688  1.575  4.
Tra bảng 35, TCVN 5575 – 2012, ta quy đổi được tỷ số:

 b0f 
E
2.1106

0.36

0.1


0.36

0.1


 15.2


 f
  
2450
 tf 
Vậy

b 
b0f
 8.45   0f   15.2.
tf
 tf 

 Thỏa điều kiện ổn định cục bộ bản cánh

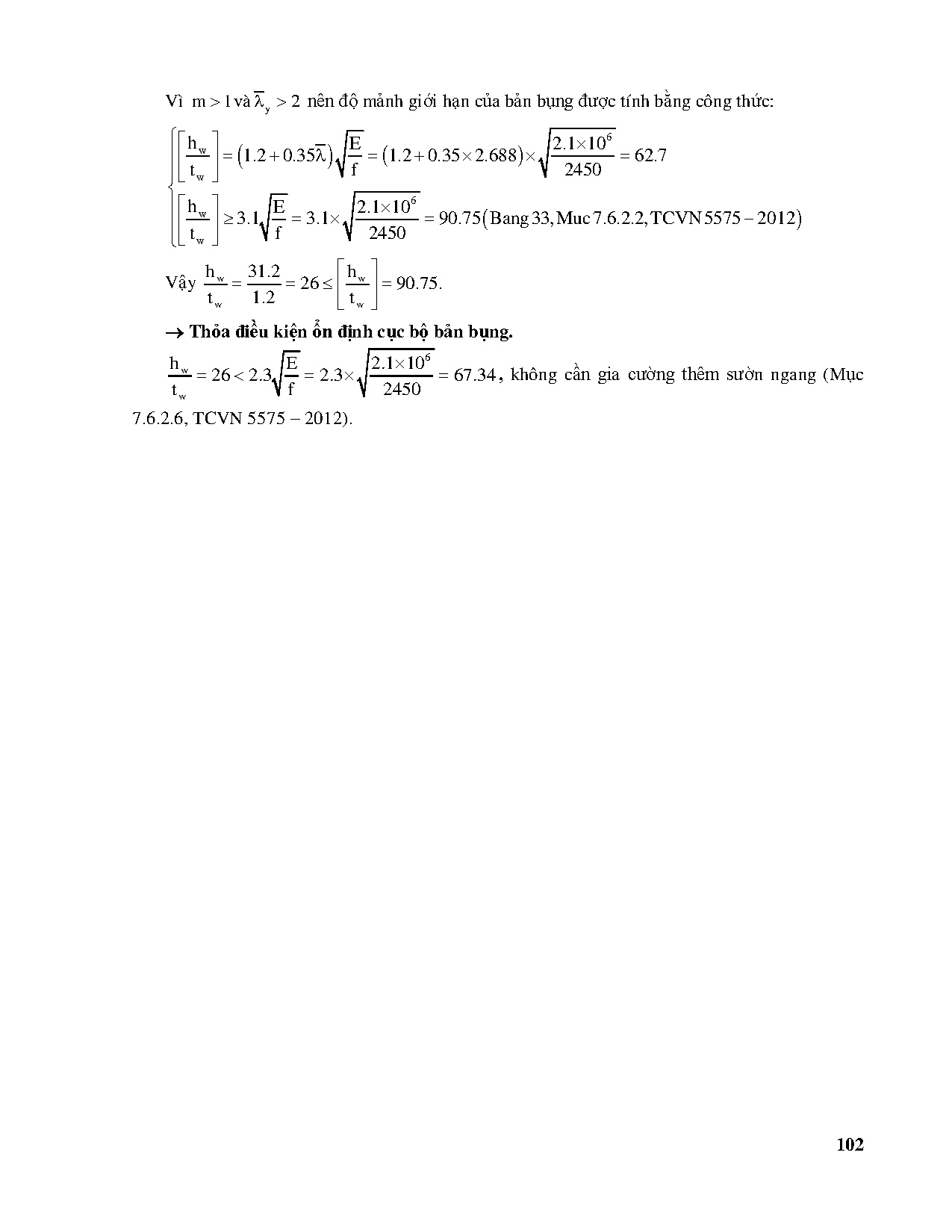

8.6.6.2. Kiểm tra điều kiện ổn định cục bộ bản bụng
Bản bụng phải đảm bảo điều kiện ổn định cục bộ theo công thức:

hw  hw 
  .
tw  tw 

101

Vì m  1và  y  2 nên độ mảnh giới hạn của bản bụng được tính bằng công thức:

 h 
E
2.1106
w

1.2

0.35


1.2

0.35

2.688

 62.7
  

 f 
2450
 t w 

E
2.1106
 h w 
  t   3.1 f  3.1 2450  90.75  Bang 33, Muc 7.6.2.2, TCVN 5575  2012 
 w 
Vậy

h 
h w 31.2

 26   w   90.75.
tw
1.2
 tw 

 Thỏa điều kiện ổn định cục bộ bản bụng.
hw
E
2.1106
 26  2.3
 2.3 
 67.34 , không cần gia cường thêm sườn ngang (Mục
tw
f
2450

7.6.2.6, TCVN 5575 – 2012).

102
