BỘ GIÁO DỤC &amp ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA XÂY DỰNG


ĐỒ ÁN TỐT NGHIỆP

HEIMDALL APARTMENT
(THUYẾT MINH)

GVHD:

TS. NGUYỄN SỸ HÙNG

SVTH:

PHẠM LÊ MINH TIẾN

MSSV:

20142249

KHÓA:

2020

NGÀNH: CNKT CÔNG TRÌNH XÂY DỰNG

TP. Hồ Chí Minh, ngày 12 tháng 06 năm 2025

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: PHẠM LÊ MINH TIẾN - MSSV: 20142249
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: HEIMDALL APARTMENT
Họ và tên giảng viên hướng dẫn: TS. NGUYỄN SỸ HÙNG
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
2. Ưu điểm:
.......................................................................................................................................
.......................................................................................................................................
3. Khuyết điểm:
.......................................................................................................................................
.......................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.......................................................................................................................................
5. Đánh giá loại:
.......................................................................................................................................
6. Điểm:……………….(Bằng chữ:............................................................................ )
TP. Hồ Chí Minh, ngày … tháng … năm 2025
Giáo viên hướng dẫn
(Ký và ghi rõ họ tên)

TS.
...

...
g cắt

 Trường hợp mặt cắt B-B:
- Tính toán lực cắt

Qmax  max( P6  P7  P8  P9  P10 P11  P12  P13  P14  P15 )  19050.156(kN )
- Tính toán lực chống cắt
a  2.5h0 Qb  0.5Rbt bh0


2.5h0
a  2.5h0 Qb  0.5Rbt bh0 
 2.5Rbt bh0

a


- Trong đó:


a :là khoảng cách từ mặt cắt (mép cọc) đến mép cấu kiện (mép vách)
a  0.5(m)



b : bề rộng móng b  9.4  m

- Kiểm tra : a  0.5(m)  2.5h0  2.5 1.85  4.625  m

Qb  0.5Rbt bh0 

2.5h0
2.5 1.85
 0.5 1.15 103  9.4 1.85 
 92493.06(kN )
a
0.5

- Kiểm tra Qb tính toán:

Qb  2.5Rbt bh0  2.5 1.15 103  9.4 1.85  49996.25(kN )
- Kiểm tra chống cắt

Qmax  19050.156(kN )  Qb  49996.25(kN )
 Thỏa mãn điều kiện chống cắt

209

8.6.7. Tính toán cốt thép cho đài móng

Hình 8.24: Moment theo phương X và Y móng M3
Bảng 8.45: Bảng giá trị moment từ safe qua móng M3

Phương

Vị trí

Tổ hợp tính
toán

Tên
strip

M
(kN.m/m)

Bề
trộng
strip

M
(kN.m)

(m)
X

Lớp
trên

CB7-TT

CSA20

-462.52

1

-462.52

210

Phương

Vị trí

Tổ hợp tính
toán

M

Tên
strip

(kN.m/m)

Bề
trộng
strip

M
(kN.m)

(m)

Y

Lớp
dưới
Lớp
trên
Lớp
dưới

CB7-TT

CSA18

1853.88

1

1853.89

CB12-TT

CSB15

-745.16

1

-745.17

CB7-TT

CSB18

3858.12

1

3858.13

Bảng 8.46: Bảng tổng hợp tính toán thép đài móng M3
Phương Vị trí

M

αm

ξ

(kN.m)
X

Y

As,tinh toán Thép chọn

Asc

μ

(mm2)

(mm2)

(mm2)

%

Gối

463

0.008 0.008

717.18

Ø22a200

1900

0.1

Nhịp

1854

0.032 0.032

2910.27

Ø22a120

3167

0.17

Gối

745

0.013 0.013

1158.30

Ø22a200

1900

0.1

Nhịp

3858

0.066 0.069

6170.35

Ø32a120

6702

0.36

211

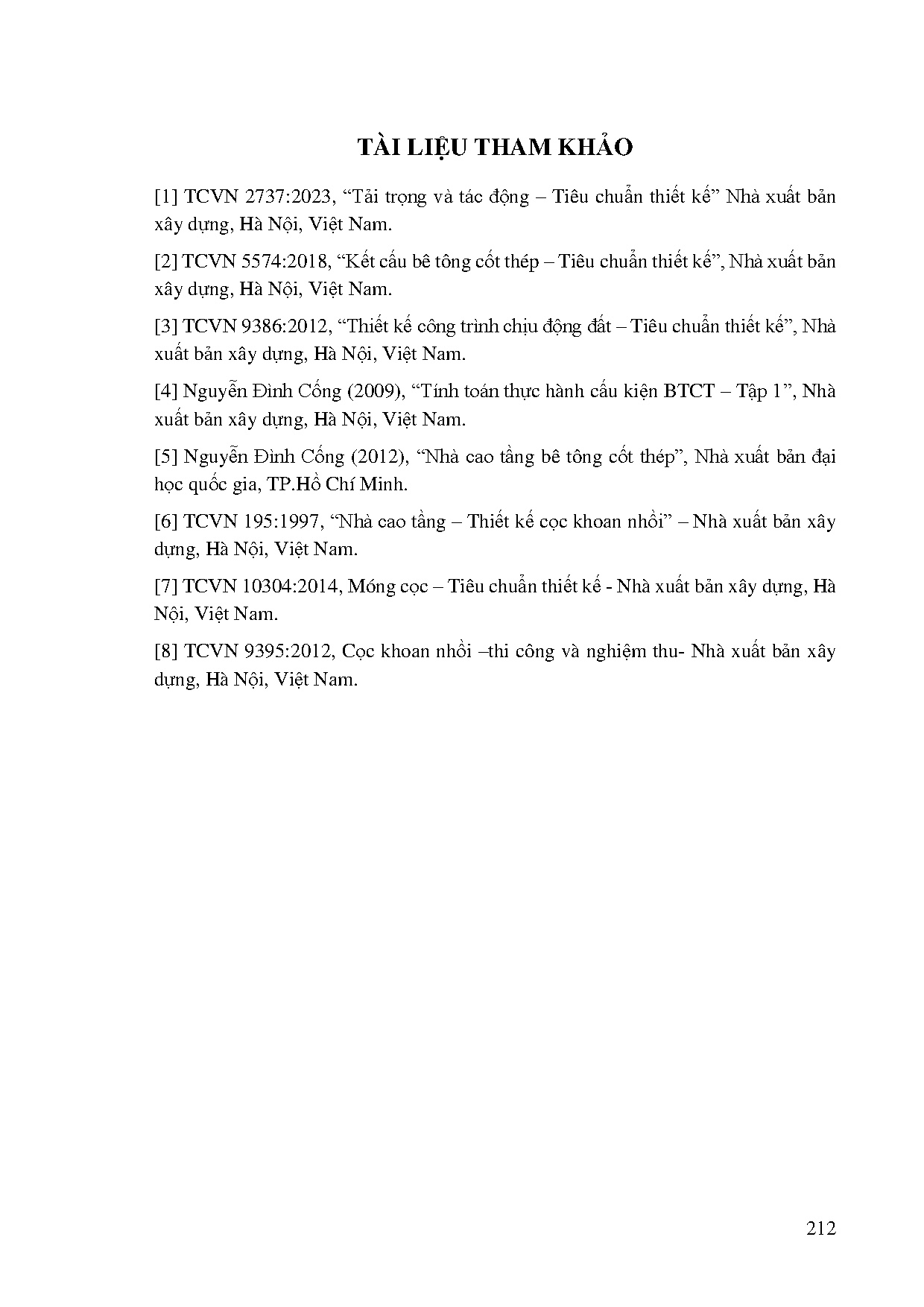

TÀI LIỆU THAM KHẢO
[1] TCVN 2737:2023, “Tải trọng và tác động – Tiêu chuẩn thiết kế” Nhà xuất bản
xây dựng, Hà Nội, Việt Nam.
[2] TCVN 5574:2018, “Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế”, Nhà xuất bản
xây dựng, Hà Nội, Việt Nam.
[3] TCVN 9386:2012, “Thiết kế công trình chịu động đất – Tiêu chuẩn thiết kế”, Nhà
xuất bản xây dựng, Hà Nội, Việt Nam.
[4] Nguyễn Đình Cống (2009), “Tính toán thực hành cấu kiện BTCT – Tập 1”, Nhà
xuất bản xây dựng, Hà Nội, Việt Nam.
[5] Nguyễn Đình Cống (2012), “Nhà cao tầng bê tông cốt thép”, Nhà xuất bản đại
học quốc gia, TP.Hồ Chí Minh.
[6] TCVN 195:1997, “Nhà cao tầng – Thiết kế cọc khoan nhồi” – Nhà xuất bản xây
dựng, Hà Nội, Việt Nam.
[7] TCVN 10304:2014, Móng cọc – Tiêu chuẩn thiết kế - Nhà xuất bản xây dựng, Hà
Nội, Việt Nam.
[8] TCVN 9395:2012, Cọc khoan nhồi –thi công và nghiệm thu- Nhà xuất bản xây
dựng, Hà Nội, Việt Nam.
