GVHD:Trần Văn Thiên

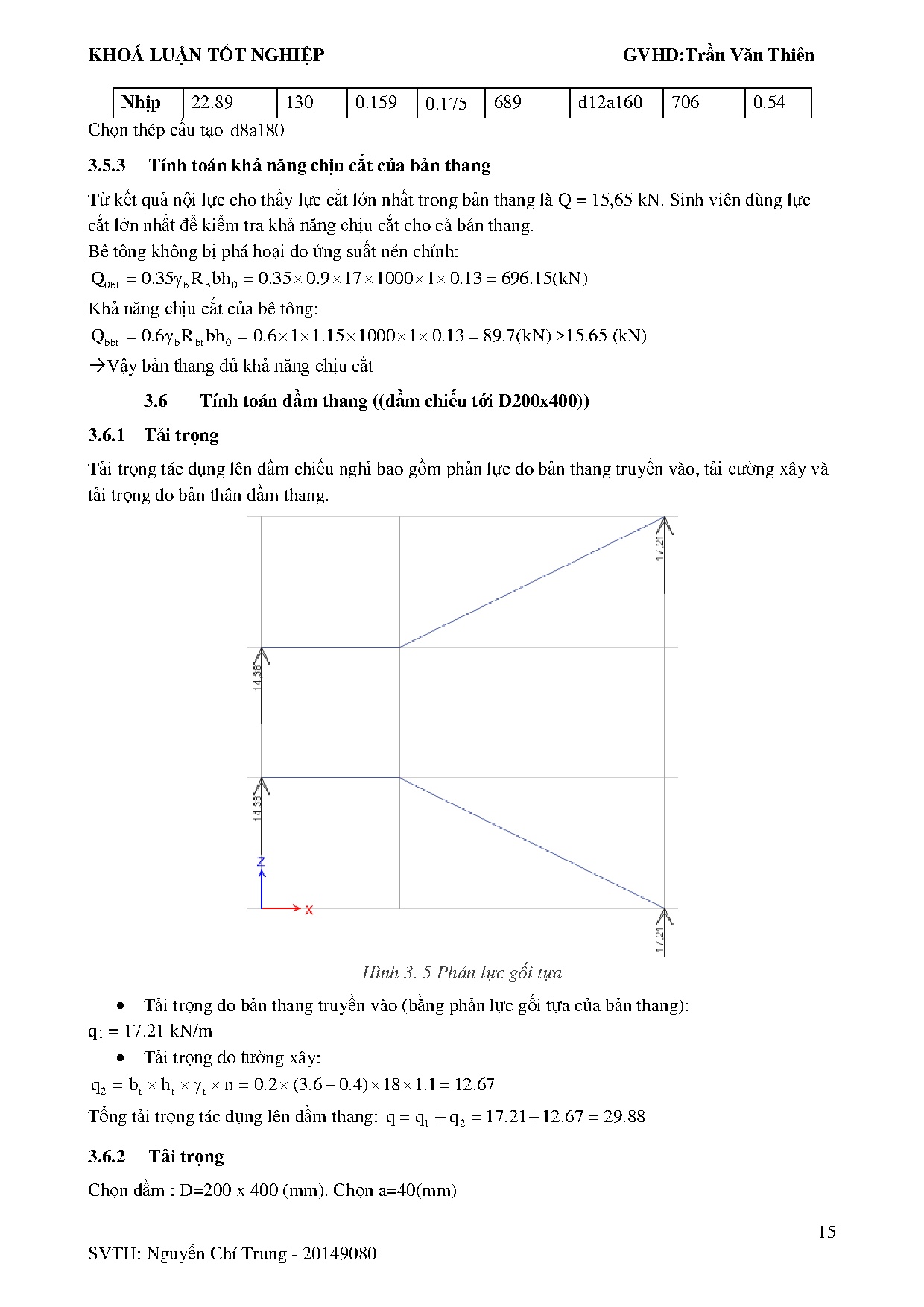

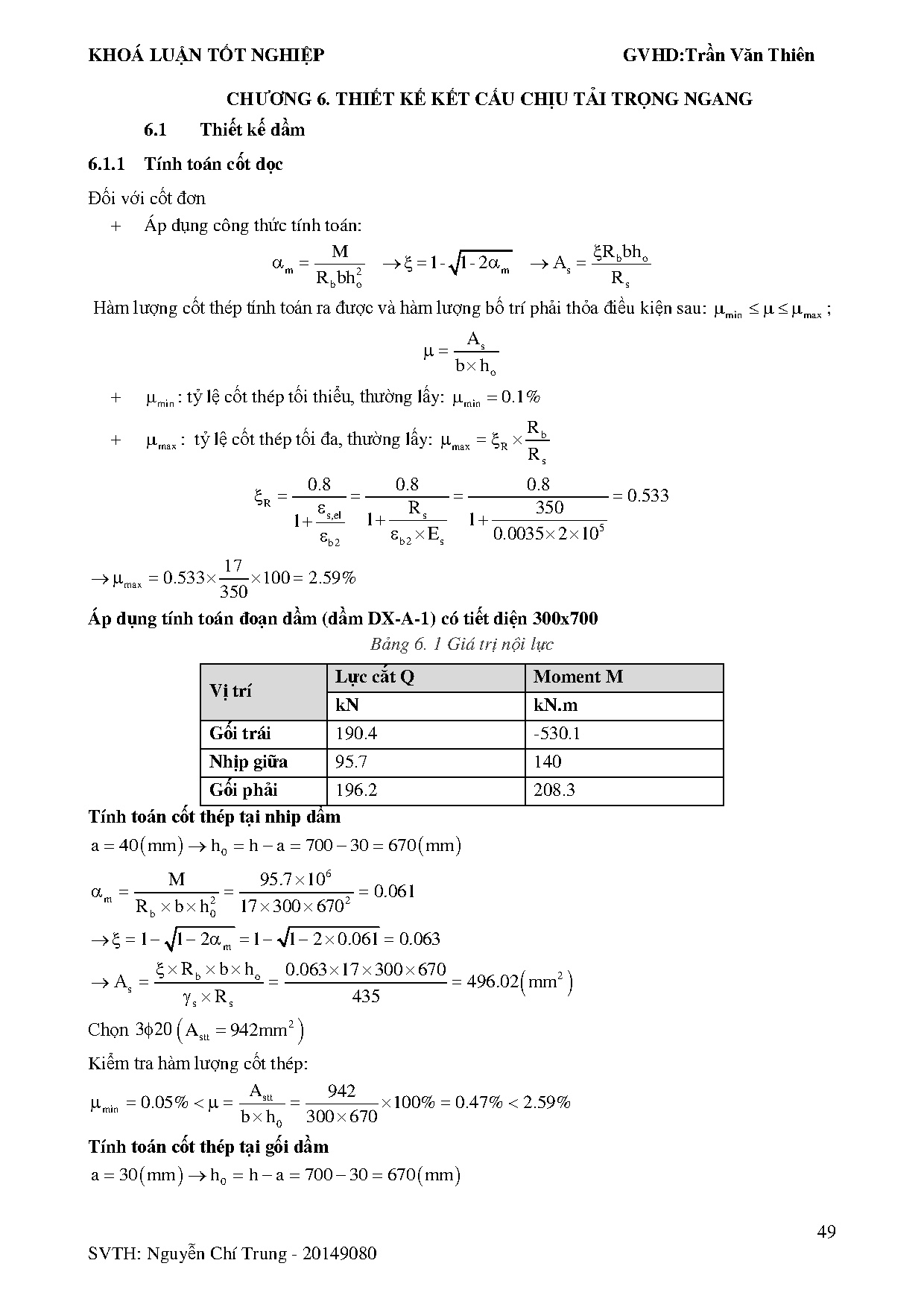

KHOÁ LUẬN TỐT NGHIỆP

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG
--

KHOÁ LUẬN TỐT NGHIỆP
GRAND MECURE APARTMENT
(THUYẾT MINH)

TBM
GVHD
SVTH
MSSV
LỚP

: TS. PHẠM ĐỨC THIỆN
: THS. TRẦN VĂN THIÊN
: NGUYỄN CHÍ TRUNG
: 20149080
: 201492A

TP.HỒ CHÍ MINH – NĂM 2025

KHOÁ LUẬN TỐT NGHIỆP
ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

GVHD:Trần Văn Thiên
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN CHÍ TRUNG
MSSV: 20149080
Ngành:
CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài:
GRAND MECURE APARTMENT
Họ và tên GVHD: ThS TRẦN VĂN THIÊN
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
......................................................................................................................................
......................................................................................................................................
......................................................................................................................................
......................................................................................................................................
......................................................................................................................................
......................................................................................................................................
......................................................................................................................................
2. Ưu điểm:
......................................................................................................................................
......................................................................................................................................
......................................................................................................................................
3. Khuyết điểm:
......................................................................................................................................
......................................................................................................................................
........................................................................................
...

...
đồ tính sườn dưới

Hình 8. 22 Sơ đồ tính
Ta có:
Mmax = P  a = 5.67  0.15 = 0.85 ( kN.m )
M max
0.85
=
= 143665 ( kN / m2 )   = 210000 ( kN / m2 )
−6
W
5.92  10
- Thỏa điều kiện bền.

=

8.4.9.3. Kiểm tra điều kiện độ võng
- Ta có:

114
SVTH: Nguyễn Chí Trung - 20149080

GVHD:Trần Văn Thiên

KHOÁ LUẬN TỐT NGHIỆP
f =

Pa
4.842  0.15
(3L2 − 4a 2 ) =
(3  0.6 2 − 4  0.152 )
8
−7
24  E  J
24  2.1  10  1.48  10

= 6.13  10−4 ( m ) = 0.613 ( mm )
→ f = 0.613 ( mm )   f  =

L
600
=
= 1.5 ( mm )
400 400

- Bố trí các thanh chống → L = 0.6 ( m ) thỏa điều kiện chuyển vị của sườn dưới
8.4.10 Tính toán thanh chống
Chọn thanh chống là thanh thép ống Ø49 ( mm ) dày 2.4 ( mm ) khoảng cách L = 0.6 ( m ) .

Hình 8. 23 Sơ đồ tính thanh chống
Sơ đồ tính thanh chốngTa có:
 N =   F = 2.1105  3.5110−4 = 73.71( kN )
Trong đó:

+ Ứng xuất cho phép:  = 2.1105 ( kN / m2 )
+ Tiết diện thanh chống:

 0.0492 ( 0.049 − 2  0.0024 )2 
F =  
−
 = 3.5110−4 ( m 2 )
 4

4


- Chiếu theo phương ngang:
N = 5.67 ( kN )   N  = 73.71( kN )
- Vậy thanh chống thỏa mãn điều kiện bền.
- Kết luận: sinh viên sử đụng kết quả tính toán trên để bố trí cốp pha cho các dầm còn lại của các
tầng.

115
SVTH: Nguyễn Chí Trung - 20149080

KHOÁ LUẬN TỐT NGHIỆP

GVHD:Trần Văn Thiên

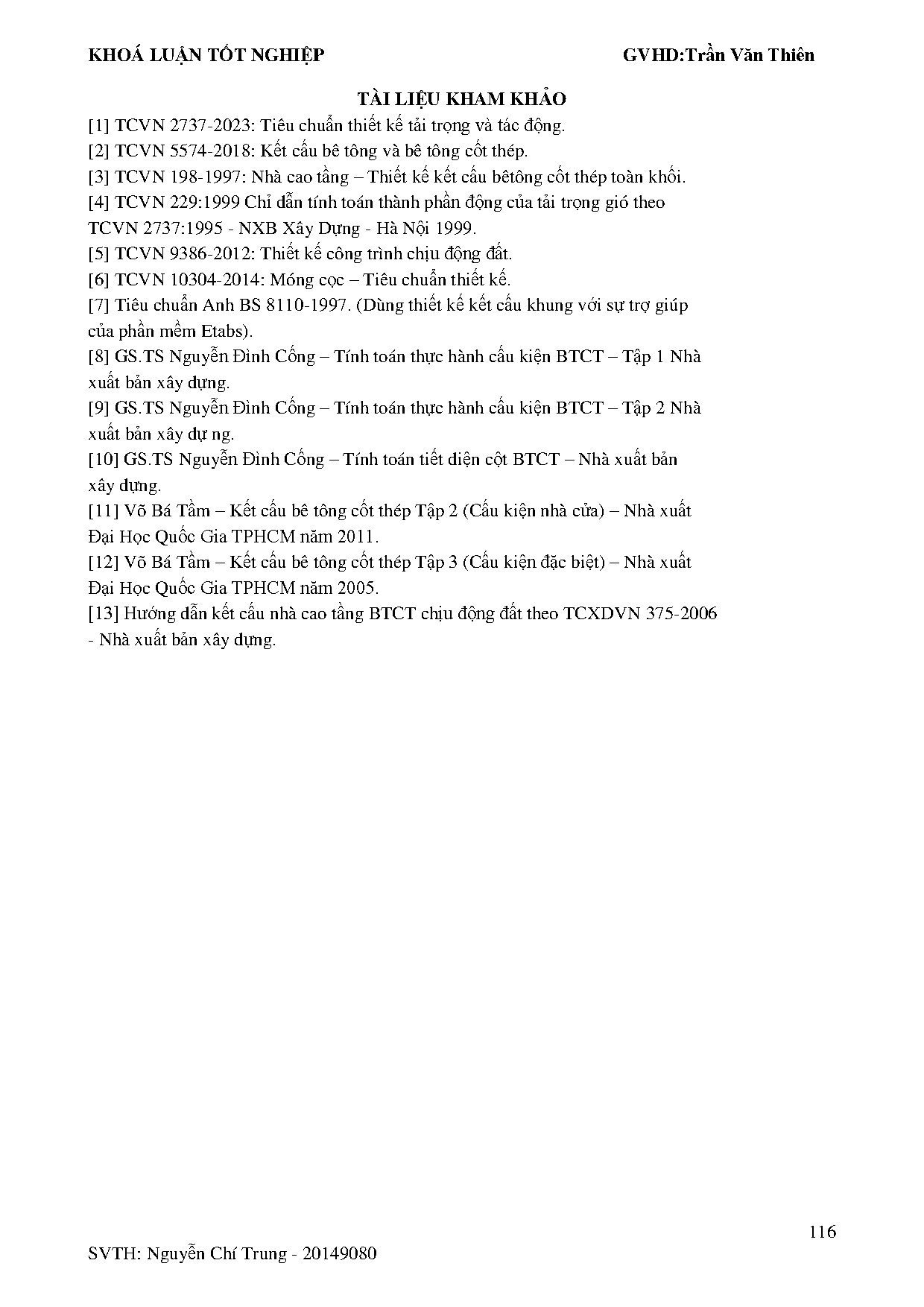

TÀI LIỆU KHAM KHẢO
[1] TCVN 2737-2023: Tiêu chuẩn thiết kế tải trọng và tác động.
[2] TCVN 5574-2018: Kết cấu bê tông và bê tông cốt thép.
[3] TCVN 198-1997: Nhà cao tầng – Thiết kế kết cấu bêtông cốt thép toàn khối.
[4] TCVN 229:1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo
TCVN 2737:1995 - NXB Xây Dựng - Hà Nội 1999.
[5] TCVN 9386-2012: Thiết kế công trình chịu động đất.
[6] TCVN 10304-2014: Móng cọc – Tiêu chuẩn thiết kế.
[7] Tiêu chuẩn Anh BS 8110-1997. (Dùng thiết kế kết cấu khung với sự trợ giúp
của phần mềm Etabs).
[8] GS.TS Nguyễn Đình Cống – Tính toán thực hành cấu kiện BTCT – Tập 1 Nhà
xuất bản xây dựng.
[9] GS.TS Nguyễn Đình Cống – Tính toán thực hành cấu kiện BTCT – Tập 2 Nhà
xuất bản xây dự ng.
[10] GS.TS Nguyễn Đình Cống – Tính toán tiết diện cột BTCT – Nhà xuất bản
xây dựng.
[11] Võ Bá Tầm – Kết cấu bê tông cốt thép Tập 2 (Cấu kiện nhà cửa) – Nhà xuất
Đại Học Quốc Gia TPHCM năm 2011.
[12] Võ Bá Tầm – Kết cấu bê tông cốt thép Tập 3 (Cấu kiện đặc biệt) – Nhà xuất
Đại Học Quốc Gia TPHCM năm 2005.
[13] Hướng dẫn kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375-2006
- Nhà xuất bản xây dựng.

116
SVTH: Nguyễn Chí Trung - 20149080
