BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG
***********************

ĐỒ ÁN TỐT NGHIỆP
DỰ ÁN: CHUNG CƯ THẢO ĐIỀN PEARL

GVHD: CHÂU ĐÌNH THÀNH
SVTH : NGUYỄN THANH HOÀI
MSSV :19149119 KHÓA:2019-2023

TP. Hồ Chí Minh, năm 2023

MỤC LỤC
DANH MỤC BẢNG BIỂU ..............................................................................................i
DANH MỤC HÌNH ẢNH ............................................................................................... v
CHƯƠNG 1: TỔNG QUAN KIẾN TRÚC CÔNG TRÌNH ............................................ 1
1.1. Giới thiệu công trình.............................................................................................. 1
1.1.1. Vị trí công trình .............................................................................................. 1
1.1.2. Quy mô và đặc điểm công trình ...................................................................... 1
1.2. Giải pháp kiến trúc cho công trình ........................................................................ 1
1.2.1. Giải pháp mặt bằng ......................................................................................... 1
1.2.2. Giải pháp mặt đứng......................................................................................... 2
1.2.2. Giải pháp giao thông công trình ..................................................................... 2
1.3. Giải pháp kỹ thuật cho công trình ......................................................................... 2
1.3.1. Giải pháp về thông gió chiếu sáng .................................................................. 2
1.3.1.1. Giải pháp về thông gió ................................................................................. 2
1.3.1.2. Giải pháp về chiếu sáng ............................................................................... 2
1.3.2. Giải pháp về điện nước ................................................................................... 2
1.3.2.1. Giải pháp hệ thống điện ............................................................................... 3
1.3.2.2. Giải pháp hệ thống cấp và thoát nước ......................................................... 3
1.3.3. Giải pháp về phòng cháy chữa cháy ............................................................... 3
1.3.4. Giải pháp về môi trường ................................................................................. 3
CHƯƠNG 2: GIẢI PHÁP KẾT CẤU ................................
...

...

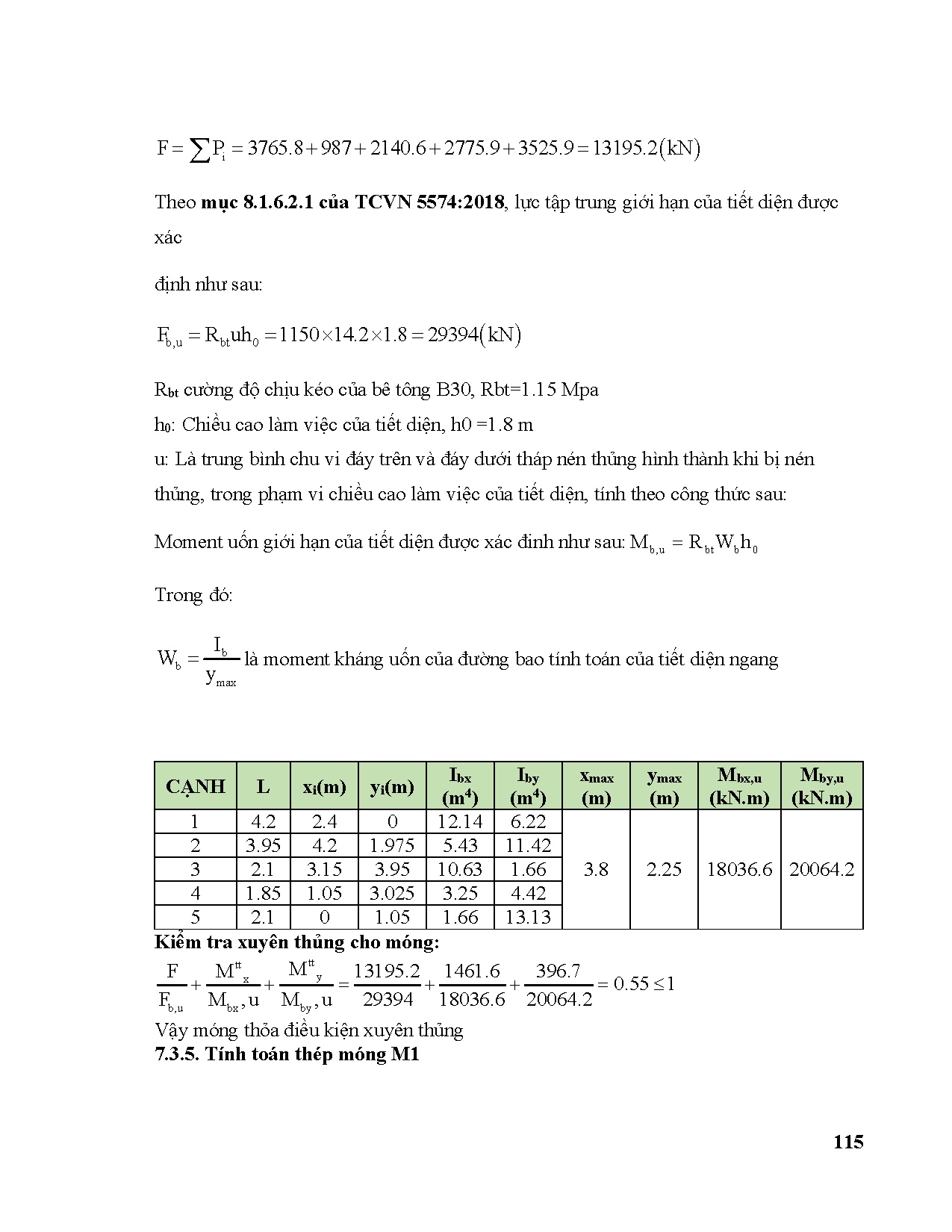

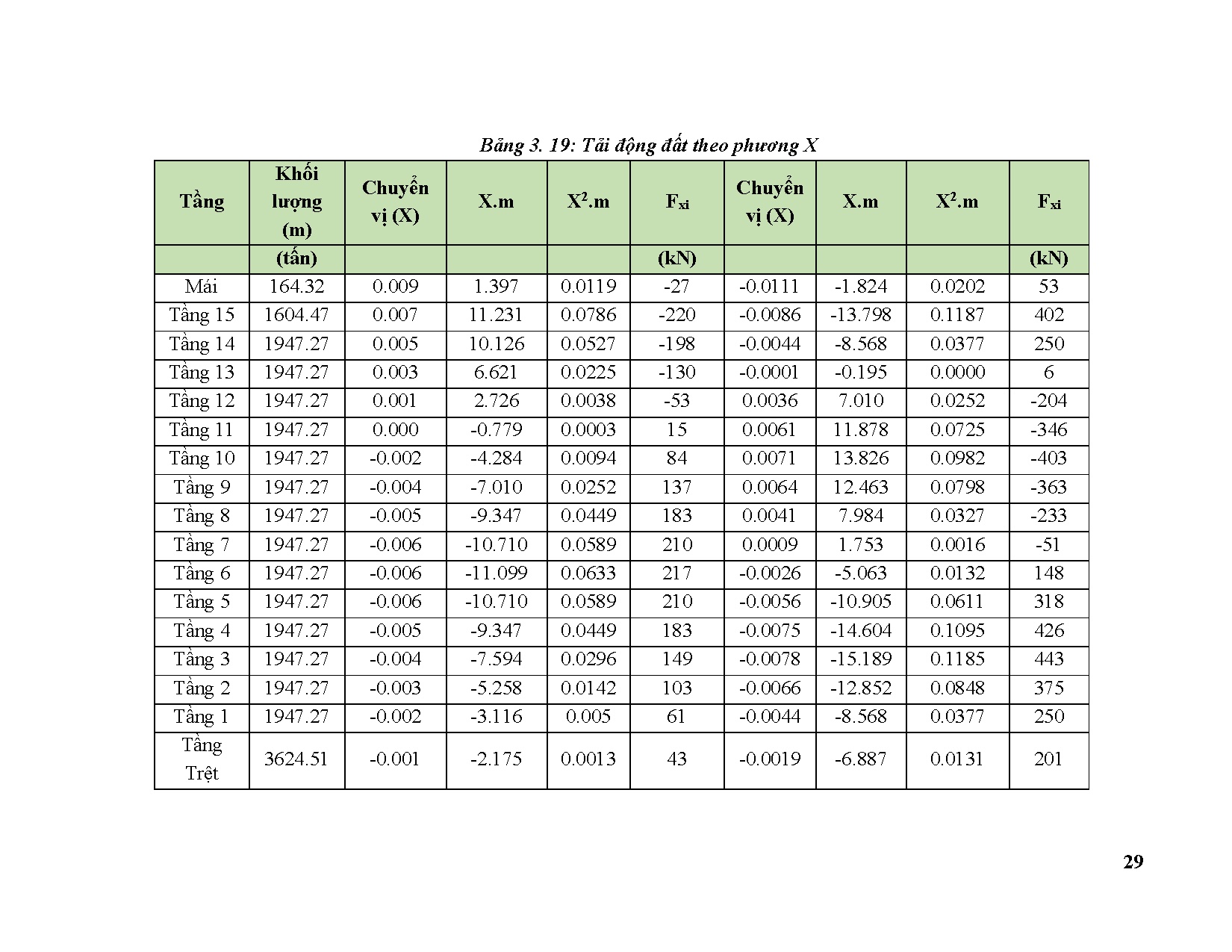

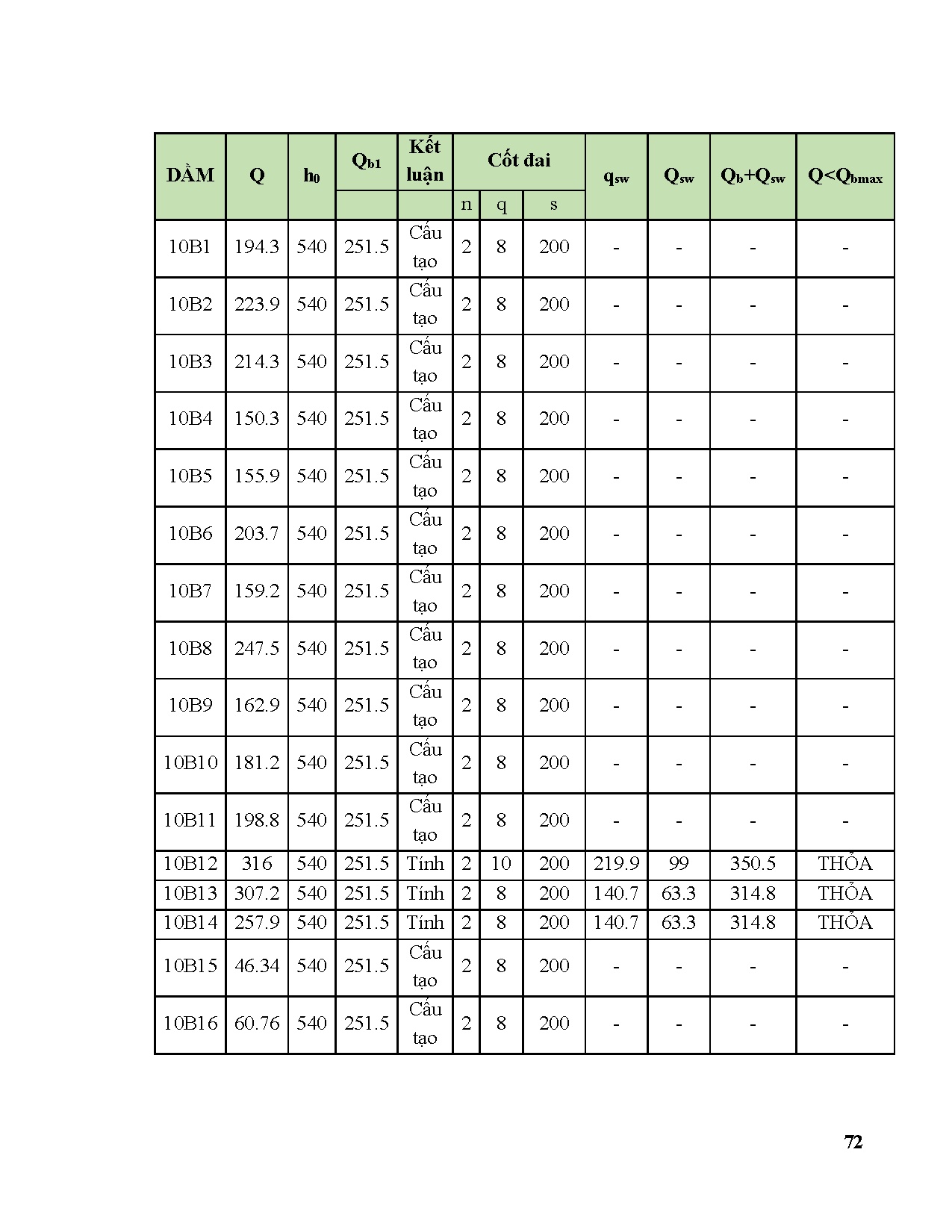

+ 0.05mx =0.9
φy =0.904
c  3.14

E
 101.75
f

φb =0.86

β5 =1
c10=0.087
Khi đó:c5=0.18
Hệ số φy được tra theo Bảng D8 - TCVN 5575:2012
Hệ số φb tính theo phụ lục E - TCVN 5575:2012
c = 0.267 φy = 0.904
42.5(MPa) 190(MPa)
Kết luận:Thỏa mãn yêu cầu về ổn định tổng thể ngoài mặt phẳng uốn.
G. Kiểm tra ổn định cục bộ

156

Cột đặc chịu nén uốn phải có cấu tạo sao cho không bị mất ổn định cục bộ trước
khi mất khả năng chịu lực về ổn định tổng thể hay bền.
Điều kiện ổn định cục bộ của bản bụng (mục 7.6.2 TCVN 5575:2012):
hb/δb ≤ [hb/δb]
27.5449.9(OK)
Trong đó:
[hb/δb]=49.95
λmax =1.27
hb =35.80 cm
δb =1.30 cm
hb/δb =27.54
Kết luận:Thỏa mãn điều kiện về ổn định cục bộ bản bụng.
Điều kiện ổn định cục bộ của bản cánh (mục 7.6.3 TCVN 5575:2012):
bo/δc ≤ [bo/δ]
9.2115.7(OK)
Trong đó:
bo =19.35
δc =2.10
[bo/δ] =15.78 cm
λ =1.27 cm
bo/δc=9.21
Kết luận:Thỏa mãn điều kiện về ổn định cục bộ bản cánh.

157

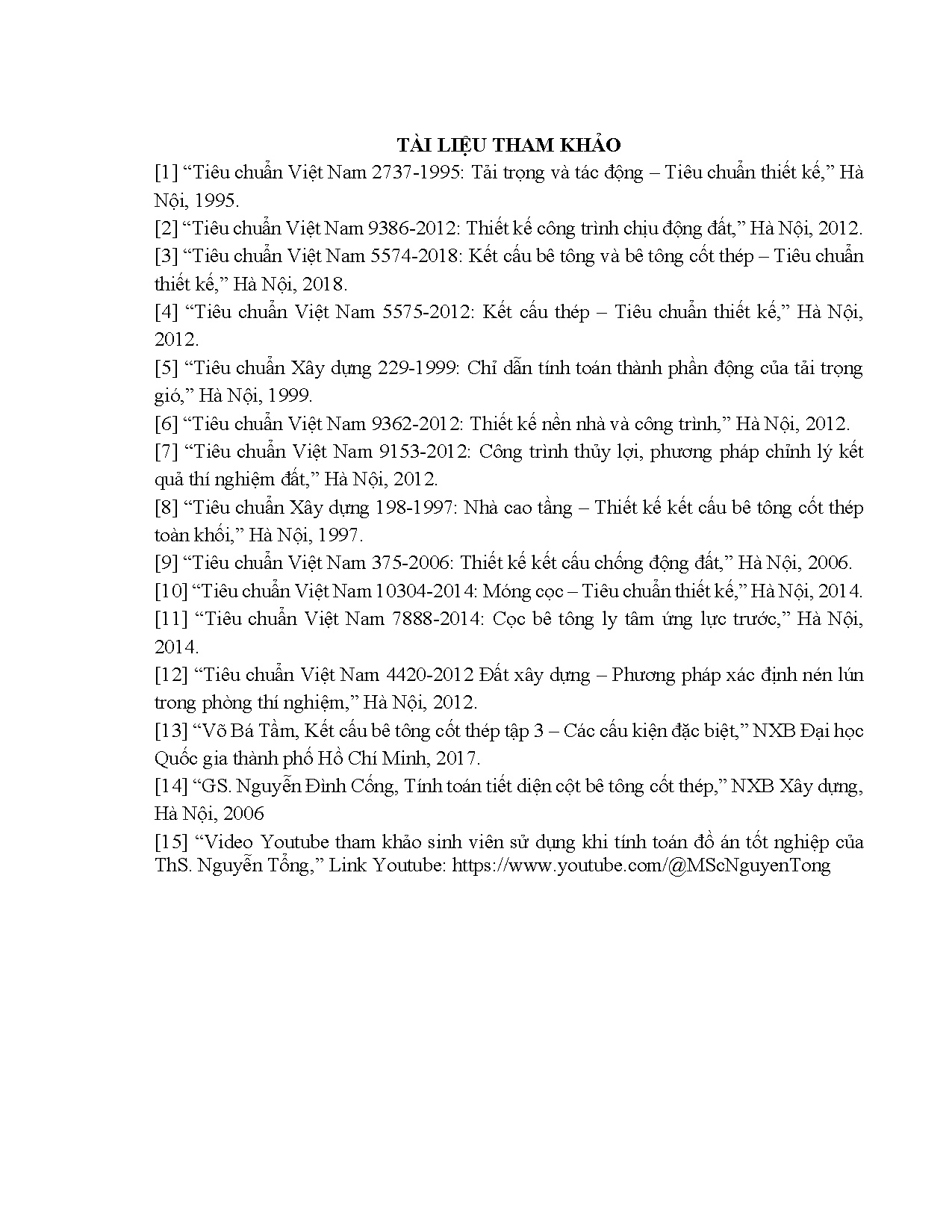

TÀI LIỆU THAM KHẢO
[1] “Tiêu chuẩn Việt Nam 2737-1995: Tải trọng và tác động – Tiêu chuẩn thiết kế,” Hà
Nội, 1995.
[2] “Tiêu chuẩn Việt Nam 9386-2012: Thiết kế công trình chịu động đất,” Hà Nội, 2012.
[3] “Tiêu chuẩn Việt Nam 5574-2018: Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn
thiết kế,” Hà Nội, 2018.
[4] “Tiêu chuẩn Việt Nam 5575-2012: Kết cấu thép – Tiêu chuẩn thiết kế,” Hà Nội,
2012.
[5] “Tiêu chuẩn Xây dựng 229-1999: Chỉ dẫn tính toán thành phần động của tải trọng
gió,” Hà Nội, 1999.
[6] “Tiêu chuẩn Việt Nam 9362-2012: Thiết kế nền nhà và công trình,” Hà Nội, 2012.
[7] “Tiêu chuẩn Việt Nam 9153-2012: Công trình thủy lợi, phương pháp chỉnh lý kết
quả thí nghiệm đất,” Hà Nội, 2012.
[8] “Tiêu chuẩn Xây dựng 198-1997: Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép
toàn khối,” Hà Nội, 1997.
[9] “Tiêu chuẩn Việt Nam 375-2006: Thiết kế kết cấu chống động đất,” Hà Nội, 2006.
[10] “Tiêu chuẩn Việt Nam 10304-2014: Móng cọc – Tiêu chuẩn thiết kế,” Hà Nội, 2014.
[11] “Tiêu chuẩn Việt Nam 7888-2014: Cọc bê tông ly tâm ứng lực trước,” Hà Nội,
2014.
[12] “Tiêu chuẩn Việt Nam 4420-2012 Đất xây dựng – Phương pháp xác định nén lún
trong phòng thí nghiệm,” Hà Nội, 2012.
[13] “Võ Bá Tầm, Kết cấu bê tông cốt thép tập 3 – Các cấu kiện đặc biệt,” NXB Đại học
Quốc gia thành phố Hồ Chí Minh, 2017.
[14] “GS. Nguyễn Đình Cống, Tính toán tiết diện cột bê tông cốt thép,” NXB Xây dựng,
Hà Nội, 2006
[15] “Video Youtube tham khảo sinh viên sử dụng khi tính toán đồ án tốt nghiệp của
ThS. Nguyễn Tổng,” Link Youtube: https://www.youtube.com/@MScNguyenTong
