TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

-***-

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ THANH XUÂN HÀ NỘI

GVHD: TS. NGUYỄN TRUNG KIÊN
SVTH: NGUYỄN HẢI ĐĂNG KHOA

GVHD: Th.S. HUỲNH PHƯỚC SƠN
TP. Hồ Chí Minh, tháng 1 năm 2018

LỜI CẢM ƠN






Đối với mỗi sinh viên ngành Xây dựng, đồ án tốt nghiệp chính là công việc kết
thúc quá trình học tập ở trường đại học, đồng thời mở ra trước mắt mỗi người một
hướng đi mới vào cuộc sống thực tế trong tương lai. Thông qua quá trình làm luận
văn đã tạo điều kiện để em tổng hợp, hệ thống lại những kiến thức đã được học,
đồng thời thu thập bổ sung thêm những kiến thức mới mà mình còn thiếu sót, rèn
luyện khả năng tính toán và giải quyết các vấn đề có thể phát sinh trong thực tế.
Trong suốt khoảng thời gian thực hiện luận văn của mình, em đã nhận được rất
nhiều sự chỉ dẫn, giúp đỡ tận tình của Thầy hướng dẫn cùng với quý Thầy Cô trong
bộ môn Xây dựng. Em xin gửi lời cảm ơn chân thành, sâu sắc nhất của mình đến
quý thầy cô. Những kiến thức và kinh nghiệm mà các thầy cô đã truyền đạt cho em
là nền tảng, chìa khóa để em có thể hoàn thành luận văn tốt nghiệp này.Mặc dù đã
cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn chế, do đó đồ án tốt
nghiệp của em khó tránh khỏi những thiếu sót, kính mong nhận được sự chỉ dẫn
của quý Thầy Cô để em cũng cố, hoàn hiện kiến thức của mình hơn.
Cuối cùng, em xin chúc quý Thầy Cô thành công và luôn dồi dào sức khỏe để có
thể tiếp tục sự nghiệp truyền đạt kiến thức cho thế hệ sau.
Em xin chân thành cám ơn.
TP.HCM, ngày 3 tháng 01 năm 2018
Sinh viên thực hiện

NGUYỄN HẢI ĐĂNG KHOA

i

CAPSTONE PROJECT’S TASK
Name’s student : NGUYỄN HẢI ĐĂNG KHOA
Student ID: 16349012
Class
: 163490A
Sector
: Construction Engineering Technology
Advisor
: PhD. NGUYỄN TRUNG KIEN
Start date
: 05/09/2017
Finish date: 03/1/2018
Project’s Name: CHUNG CU THANH XUAN HA NOI
1. Input
 Architectural Profile (provided by Advitor)
 Soil Profile (provided by Advitor)
2. The contents of capstone project:
Architecture
 Illustrate architectural drafts again (0%)
Structure
 Modeling, anlysis and design typical floor
 Calculate, design staircase
 Modeling, calculation, design of frame 3 and frame B
 Foundation: Bored piles
 Mat Foundation
3. Product
 Thesis and 01 Appendix
 23 drawing A1 (4 Architecture, 11 Structures, 8 Foundation, …)

HEAD OF FACULTY

Ho Chi Minh, January 3th, 2018
ADVISOR

ii

MỤC LỤC
LỜI CẢM ƠN...........................................
...

...
g:
 Tính cốt thép đai cho cấu kiện dầm móng (1200 x 2200) lực cắt Qmax = 3933.91 kN.
 Khả năng chịu cắt bê tông:
Qbt ≥ φb3(1+φn)Rbtbho (Với φn = 0 φb3 = 0.6)
Qbt ≥ φb3(1+φn)Rbtbho = 0.6 × 1200 × 1.2 × 2.15 = 1857.6 kN
Qbt = 1867.6 kN Qmax = 3933.91 kN do đó cần phải đặt cốt đai.
- Ta chọn cốt đai Φ 8 @ 100 số nhánh cốt đai n = 2.
- Diện tích bố trí cốt đai:



R sw Asw
290 103  50.24
q n
 2
 0.29 kN / mm
sw
s
100
Khả năng chịu cắt của cốt đai và bê tông

Qsw  2 φb2 R bt bh o2qsw
 2 2 1.2 103      3929.27 (kN)
Nhận xét Qsw = 3929.27 (kN) Qmax = 3854.42  Thỏa điều kiện về độ bền
nE A
2  200000  50.24
wl  1  5 s sw  1  5 
 1.025
E b bs
32500 1200 100

bl  1  0.01R b  1  0.0117  0.83
Q

bt

 0.3  blwl R b bh 0
 0.3  0.83  1.083  17  1200  2150  11194.17 ( kN)

Qbt = 11194.17 (kN) Qmax = 3933.91 (kN) cốt đai bố trí đủ chịu lực cắt.
 Đoạn tại gối bố trí Ø8a100, giữa dầm bố trí Ø8a200.

109

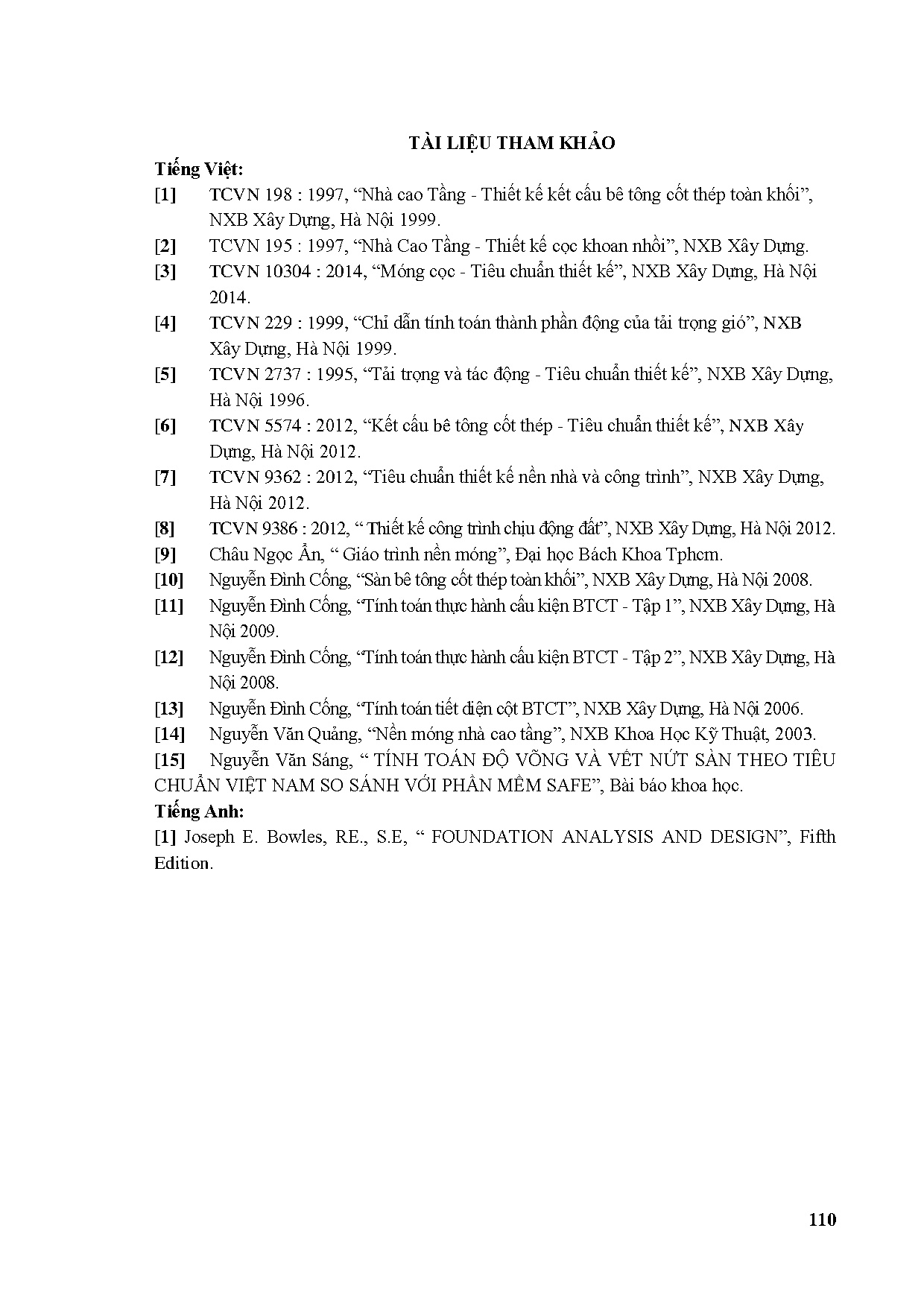

TÀI LIỆU THAM KHẢO
Tiếng Việt:
[1]
TCVN 198 : 1997, “Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối”,
NXB Xây Dựng, Hà Nội 1999.
[2]
TCVN 195 : 1997, “Nhà Cao Tầng - Thiết kế cọc khoan nhồi”, NXB Xây Dựng.
[3]
TCVN 10304 : 2014, “Móng cọc - Tiêu chuẩn thiết kế”, NXB Xây Dựng, Hà Nội
2014.
[4]
TCVN 229 : 1999, “Chỉ dẫn tính toán thành phần động của tải trọng gió”, NXB
Xây Dựng, Hà Nội 1999.
[5]
TCVN 2737 : 1995, “Tải trọng và tác động - Tiêu chuẩn thiết kế”, NXB Xây Dựng,
Hà Nội 1996.
[6]
TCVN 5574 : 2012, “Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế”, NXB Xây
Dựng, Hà Nội 2012.
[7]
TCVN 9362 : 2012, “Tiêu chuẩn thiết kế nền nhà và công trình”, NXB Xây Dựng,
Hà Nội 2012.
[8]
TCVN 9386 : 2012, “ Thiết kế công trình chịu động đất”, NXB Xây Dựng, Hà Nội 2012.
[9]
Châu Ngọc Ẩn, “ Giáo trình nền móng”, Đại học Bách Khoa Tphcm.
[10] Nguyễn Đình Cống, “Sàn bê tông cốt thép toàn khối”, NXB Xây Dựng, Hà Nội 2008.
[11] Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT - Tập 1”, NXB Xây Dựng, Hà
Nội 2009.
[12] Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT - Tập 2”, NXB Xây Dựng, Hà
Nội 2008.
[13] Nguyễn Đình Cống, “Tính toán tiết diện cột BTCT”, NXB Xây Dựng, Hà Nội 2006.
[14] Nguyễn Văn Quảng, “Nền móng nhà cao tầng”, NXB Khoa Học Kỹ Thuật, 2003.
[15] Nguyễn Văn Sáng, “ TÍNH TOÁN ĐỘ VÕNG VÀ VẾT NỨT SÀN THEO TIÊU
CHUẨN VIỆT NAM SO SÁNH VỚI PHẦN MỀM SAFE”, Bài báo khoa học.
Tiếng Anh:
[1] Joseph E. Bowles, RE., S.E, “ FOUNDATION ANALYSIS AND DESIGN”, Fifth
Edition.
