 Kiểm tra xuyên thủng :Chiều cao đài cọc hđ = 2 (m).


126

225

1850

2000

45°

45°

2000

300

125

Đài móng cắt theo phương 3,6m
Đài móng cắt theo phương 2,8m
 Đầu cọc nằm trong tháp chống xuyên nên đài cọc thỏa mãn điều kiện xuyên thủng.
Nội lực theo Phương X

Hình 8. 28: Nội lực theo phương X của đài móng M5 dưới vách chữ L.
 Nội lực đài móng lõi thang theo phương X.
Mmaxx = 233,95 (kN.m)
Mminx = -70,18 (kN.m)
 Tính thép:
Đài cọc chọn vật liệu B30 có Rb = 17 MPa dùng thép AIII có Rs = 365MPa.
M
233,95x106
α=
=
= 0.0045
R b xbxh2o 17x1000x17502
Suy ra
ξ = 1 − √1 − 2x0.0045 = 0.0045
ξR b bho 0.0045x17x1000x1750
=
= 3,67(cm2 )
Rs
365
Vậy Chọn thép chịu lực Φ12a200 Aschon = 6,79 (cm2).
As =

Nội lực theo Phương Y

127

Hình 8. 29: Nội lực theo phương Y của đài móng M5 dưới vách chữ L.
 Nội lực đài móng lõi thang theo phương Y.
Mmaxx = 57,84 (kN.m)
Mminx = -213,206 (kN.m)
 Tính thép:
M
213,206. 106
α=
=
= 0,0023
R b xbxh2o 17.1000. 17502
Suy ra
ξ = 1 − √1 − 2.0,0023 = 0,0023

As =

ξR b bho 0,0023x17x1000x1750
=
= 1,85(cm2 )
Rs
365

Chọn thép chịu lực Φ12a200 Aschon = 6,79(cm2)
8.4.12 Kiểm tra cọc theo điều kiện cẩu cọc và dựng cọc:
- Khi bố trí các móc cẩu trong cọc, nên bố trí sao cho các mômen căng thớ trên và
mômen căng thớ dưới bằng nhau. Một số trường hợp đặc biệt như sau:
- Trọng lượng bản thân cọc kể đến hệ số động khi cẩu và lắp dựng cọc:
q  kd  d 2  1, 5.2, 5.0, 352  0, 4594(T / m)

 Kiểm tra cọc khi lắp dựng và vận chuyển :
- Sơ đồ 1 móc cẩu (thường trong điều kiện dựng cọc):

Hình 8. 30: Biểu đồ nội lực cọc khi cẩu lắp.
Mômen lớn nhất : M  0, 086qL2
128

-

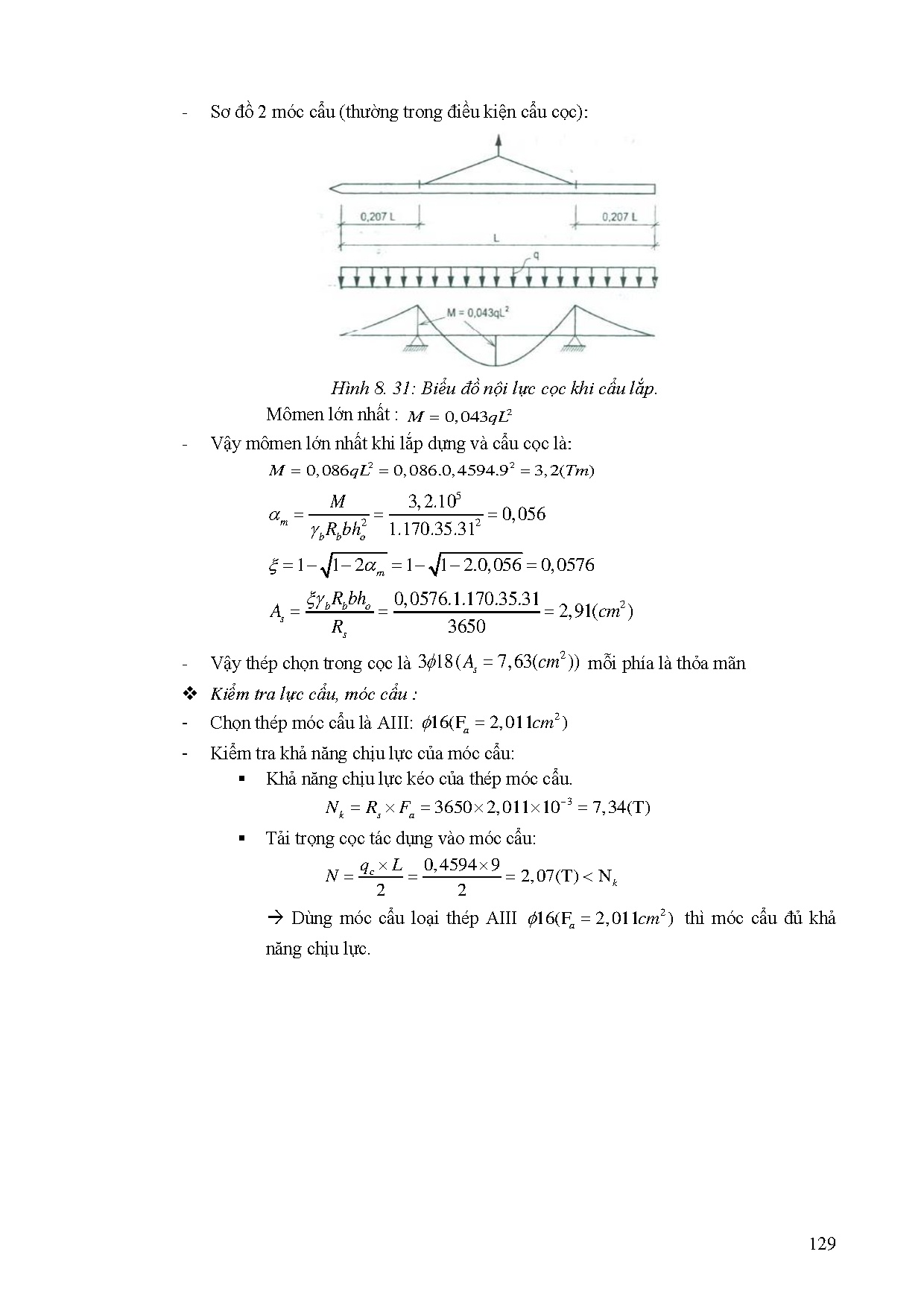

Sơ đồ 2 móc cẩu (thường trong điều kiện cẩu cọc):

Hình 8. 31: Biểu đồ nội lực cọc khi cẩu lắp.
Mômen lớn nhất : M  0, 043qL2
-

Vậy mômen lớn nhất khi lắp dựng và cẩu cọc là:
M  0, 086qL2  0, 086.0, 4594.92  3, 2(Tm)

m 

M
3, 2.105

 0, 056
 b Rbbho2 1.170.35.312

  1  1  2m  1  1  2.0,056  0,0576
As 
-

 b Rbbho 0,0576.1.170.35.31

 2,91(cm2 )
Rs
3650

Vậy thép chọn trong cọc là 318( As  7,63(cm )) mỗi phía là thỏa mãn
2

 Kiểm tra lực cẩu, móc cẩu :
-

Chọn thép móc cẩu là AIII: 16(Fa  2, 011cm 2 )

-

Kiểm tra khả năng chịu lực của móc cẩu:
 Khả năng chịu lực kéo của thép móc cẩu.
N k  Rs  Fa  3650  2, 011103  7,34(T)



Tải trọng cọc tác dụng vào móc cẩu:
q  L 0, 4594  9
N c

 2, 07(T)  N k
2
2
 Dùng móc cẩu loại thép AIII 16(Fa  2, 011cm 2 ) thì móc cẩu đủ khả
năng chịu lực.
