TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ TÂN TẠO 1

GVHD: ThS. NGUYỄN THANH TÚ
SVTH: HÀ NGỌC TƯƠI

Tp. Hồ Chí Minh, tháng 08/2018

MỤC LỤC
DANH SÁCH BẢNG BIỂU ................................................................................................ 5
DANH SÁCH HÌNH ẢNH .................................................................................................. 7
LỜI CẢM ƠN ...................................................................................................................... 9
TÓM TẮT NỘI DUNG ĐỒ ÁN ....................................................................................... 10
CHƯƠNG 1: TỔNG QUAN KIẾN TRÚC CÔNG TRÌNH .......................................... 11
1.1. Đặt vấn đề ................................................................................................................ 11
1.2. Giới thiệu công trình ................................................................................................ 11
1.2.1. Địa điểm công trình.......................................................................................... 11
1.2.2. Quy mô công trình ........................................................................................... 12
1.3. Các giải pháp kiến trúc công trình ........................................................................... 14
1.3.1. Giải pháp mặt bằng .......................................................................................... 14
1.3.2. Giải pháp mặt đứng .......................................................................................... 14
1.4. Các giải pháp kỹ thuật tương ứng của công trình .................................................... 15
1.4.1. Hệ thống giao thông ......................................................................................... 15
1.4.2. Hệ thống chiếu sáng ......................................................................................... 15
1.4.3. Hệ thống cấp điện............................................................................................. 15
1.4.4. Hệ thống cấp, thoát nước, xử lý rác thải .......................................................... 15
1.4.5. Hệ thống điều hòa không khí ........................................................................... 16
1.4.6. Hệ thống phòng hỏa và cứu hỏa ....................................................................... 16
1.4.7. Hệ thống chống sét .................................
...

...
nh chữ I đỡ thép hộp: Sử dụng thép I100x100x6x8mm
Tải trọng tác dụng:
+ Trọng lượng truyền từ giàn giáo: P2 = 1088.2 kg
+ Trọng lượng của thép hộp: G = 9.17x1.6=14.67 kg
 P3 = P2 + G = 1102.9 kg
Sơ đồ tính:
P2

400

400

300

300

P3

Biểu đồ lực cắt:

Biểu đồ momen:

Phản lực tại gối:

129

P2

1250

200

P3

 Kiểm tra lực cắt:


VS
 fv c
Ix t w

Trong đó:
Gía trị lực cắt : V=1255 kg
Moment quán tính: Ix = 383 cm4
Moment tĩnh : S=42.09 cm3
Bề dày bản bụng : tw=0.6cm
Hệ số điều kiện làm việc:  c  0.9
Khả năng chịu cắt của thép hộp: f v  c  2100  0.58  0.9  1096.2 kg / cm 2
 

VS 1255  42.09

 229.9 kg / cm2  f v  c  1096.2 kg / cm2
Ix t w
383  0.6

 Thỏa khả năng chịu cắt của thép hộp.
 Kiểm tra momen:


M
 f . c
W

Trong đó:
Gía trị moment: M = 25900 kg.cm
Moment kháng uốn của thanh: W = 87.6 cm3
Hệ số điều kiện làm việc:  c  0.9
Khả năng chịu uống: f . c  2100  0.9  1890 kg / cm 2
 

M 25900

 336.8 kg / cm 2  f . c  1890 kg / cm 2
W
87.6

 Thỏa khả năng chịu uốn.
 Kiểm tra độ võng:
Tải trọng tiêu chuẩn : P3 = 919.1 kg
Mô đun đàn hồi E= 2100000 kg/cm2

Pl3 Pl 3
3L
f= 3 1 + 3 2 = 0.44cm f  =
= 0.53 cm
3EJ 3EJ
1000
8.3.3. Kiểm tra thép neo vào sàn bê tông.
 Lực nhổ thép lớn nhất là P = 81 kg
 Kiểm tra thép bị tuột:
Đường kính thép : d = 2cm
Chu vi
: P = 6.28cm
Chiều dài neo
: Lneo = 30cm
Tổng diện tích xung quanh : Sxq=30x6.28=188.4 cm2
Cường độ chịu kéo của bê tông : Rbt = 0.9 Mpa
 Khả năng chịu lực kéo P = 81kg [P] = 9x188.4=1695.6kg

130

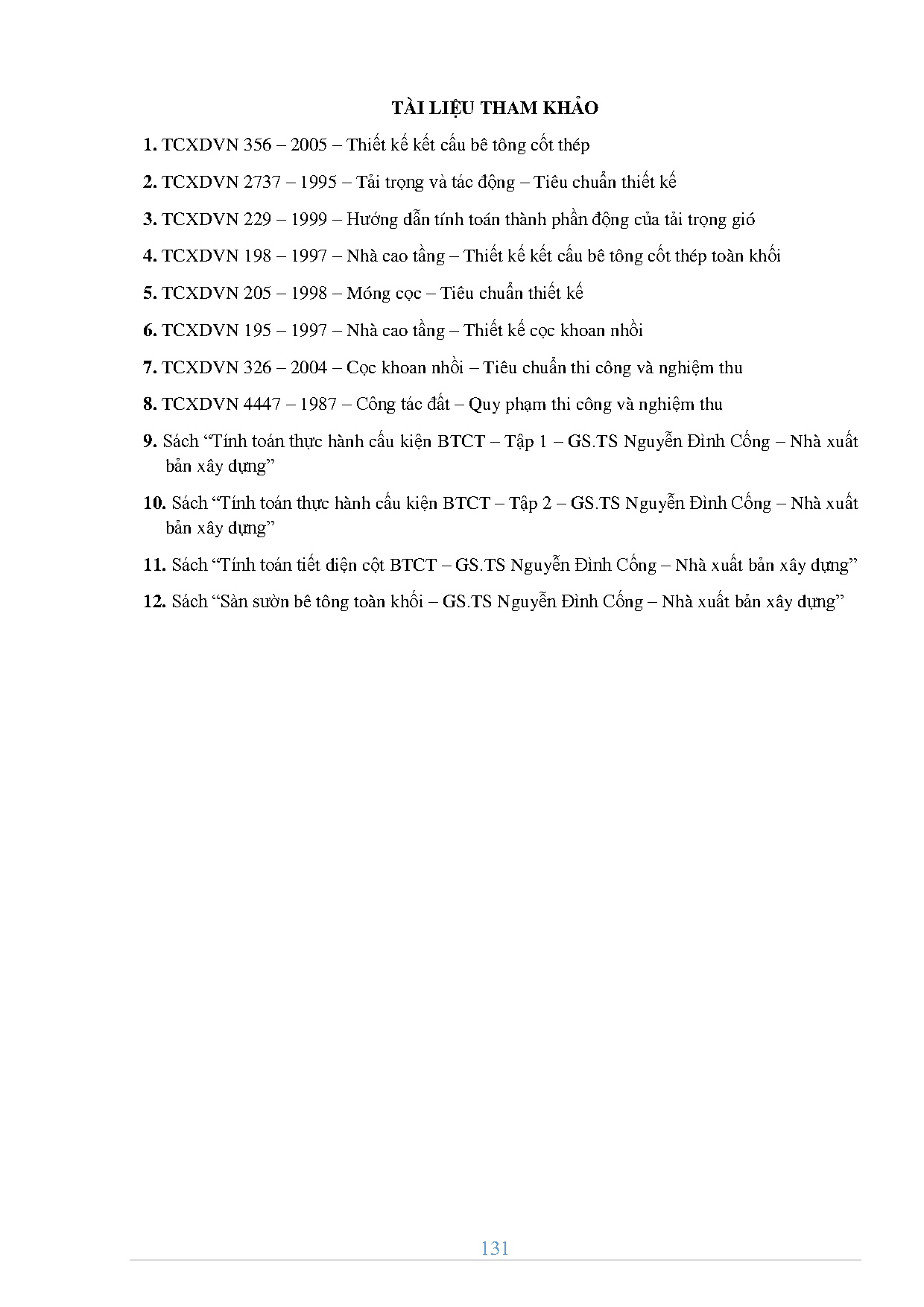

TÀI LIỆU THAM KHẢO
1. TCXDVN 356 – 2005 – Thiết kế kết cấu bê tông cốt thép
2. TCXDVN 2737 – 1995 – Tải trọng và tác động – Tiêu chuẩn thiết kế
3. TCXDVN 229 – 1999 – Hướng dẫn tính toán thành phần động của tải trọng gió
4. TCXDVN 198 – 1997 – Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối
5. TCXDVN 205 – 1998 – Móng cọc – Tiêu chuẩn thiết kế
6. TCXDVN 195 – 1997 – Nhà cao tầng – Thiết kế cọc khoan nhồi
7. TCXDVN 326 – 2004 – Cọc khoan nhồi – Tiêu chuẩn thi công và nghiệm thu
8. TCXDVN 4447 – 1987 – Công tác đất – Quy phạm thi công và nghiệm thu
9. Sách “Tính toán thực hành cấu kiện BTCT – Tập 1 – GS.TS Nguyễn Đình Cống – Nhà xuất
bản xây dựng”
10. Sách “Tính toán thực hành cấu kiện BTCT – Tập 2 – GS.TS Nguyễn Đình Cống – Nhà xuất
bản xây dựng”
11. Sách “Tính toán tiết diện cột BTCT – GS.TS Nguyễn Đình Cống – Nhà xuất bản xây dựng”
12. Sách “Sàn sườn bê tông toàn khối – GS.TS Nguyễn Đình Cống – Nhà xuất bản xây dựng”
