TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO


ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ PR PREMIER

SVTH : NGUYỄN PHÚC THỊNH
MSSV : 17149149
KHÓA : 2017
NGÀNH : CNKT CÔNG TRÌNH XÂY DỰNG
GVHD : TS. NGUYỄN THANH HƯNG

Tp. Hồ Chí Minh, tháng 7 năm 2022

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
-***Tp. Hồ Chí Minh, ngày 12 tháng 07 năm 2022

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên Sinh viên: NGUYỄN PHÚC THỊNH

MSSV: 17149149

Ngành: CNKT công trình xây dựng

Lớp: 17149CL2C

GVHD: T.S. NGUYỄN THANH HƯNG

ĐT:

Ngày nhận đề tài: 12/03/2022

Ngày nộp đề tài: 12/07/2022

1. Tên đề tài: CHUNG CƯ PT PREMIER
2. Các số liệu, tài liệu ban đầu: Bản vẽ kiến trúc các mặt bằng, mặt cắt công trình số
liệu kích thước nhịp và chiều cao công trình do GVHD chỉ định.
3. Nội dung thực hiện đề tài: Thiết kế phương án kết cấu công trình, thiết kế dầm, sàn
tầng điển hình, thiết kế cầu thang, thiết kế vách, thiết kế móng cột đơn và móng lõi
thang, tính toán cốp pha.
4. Sản phẩm: 1 cuốn thuyết minh về giới thiệu tính toán cấu kiện cho công trình, bản
vẽ A1 (6 bản vẽ kiến trúc + 15 bản vẽ kết cấu)
TRƯỞNG NGÀNH

GIÁO VIÊN HƯỚNG DẪN

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: NGUYỄN PHÚC THỊNH
MSSV 17149149
Ngành: CNKT công trình xây dựng……………………………………………………
Tên đề tài: CHUNG CƯ PT PREMIER…………………………………..……………
Họ và tên Giáo viên hướng dẫn: ………………………………………………………
NHẬN XÉT
1. Về nội dung để tài và khối lượng thực hiện:
…………………………………………………………………….……………………
………………………………………………………………………….………………
………………………………………………………………………………………….
………………………………………………………………………………………….
2. Ưu điểm:
……………………………………………………………………….…………………
3. Khuyết điểm:
……………………………………………………………………….…………………
4. Đề nghị cho bảo vệ hay không?
……………………………………………………………………….…………………
5. Đánh giá loại:
……………………………………………………………………….…………………
6. Điểm:………………..(Bằng chữ:…………..………………………………………..)
Tp. Hồ Chí Minh, ngày…tháng…năm 2022
Giáo viên hướng dẫn

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN PHẢN BIỆN
Họ và tên Sinh viên: NGUYỄN PHÚC THỊNH. .
MSSV 17149149
Ngành: CNKT công trình xây dựng…………………………………………………….
Tên đề tài: CHUNG CƯ PT PREMIER…………………………………………………
Họ và tên Giáo viên phản biện:………………………………………………………….
NHẬN XÉT
1. Về nội dung để tài và khối lượng thực hiện:
…………………………………………………………………….……………………
…………………………………………………………………….……………………
……………………………
...

...
kN / m
Chọn sườn dọc bằng thép hộp 50x50x1.8 (mm).
Tra catalog thông số: I = 26.05 (cm4) W = 6.73 (cm3)
Chọn hệ chống đỡ cốp pha dầm là Giáo H có quy cách 1.7x1.25x1.6m nên nhịp
của sườn trên là 1.6m.

q tt  L2 1.565  1.62
=
= 0.4 ( kNm )
Momen lớn nhất: M max =
10
10
0.05  0.052 (0.05 − 2  0.0018)  (0.05 − 2  0.0018)2
W=
−
= 4.184  10 −6 (m3 )
6
6

0.05  0.053 (0.05 − 2  0.0018)  (0.05 − 2  0.0018)3
I=
−
= 1.346  10−7 (m 4 )
12
12
M max
0.4  10−3
 V  
= 95.6  210 Mpa
Kiểm tra điều kiện chịu lực:
W
4.184  10 −6
Kiểm tra võng sườn:
1 q tc  L4
1.2735  1.6 4
160
 max =
=
= 0.23 ( cm ) 
= 0.64 ( cm )
6
−7
128 EI
128  2.1  10  1.346 10
250
SVTH: NGUYỄN PHÚC THỊNH-17149149

Trang 199

ĐỒ ÁN TỐT NGHIỆP

GVHD:TS. NGUYỄN THANH HƯNG

6.3.6.3.Tính sườn dưới
Sơ đồ tính là dầm đơn giản chịu 2 lực tập trung, nhịp tính toán lấy bằng nhịp giàn
giáo:

Hình 6. 15 Sơ đồ tính sườn dưới

p tc = 1.2735  1.6 = 2.0376kN
Lực tập trung tác dụng lên sườn ngang: 
p tt = 1.565  1.6 = 2.504kN
Chọn sườn là thép hộp 100x50x2 (mm).
Điều kiện chịu lực của tiết diện:
 0.05  0.12 (0.05 − 2  0.002)  (0.1 − 2  0.002)2 
−5
3
W=
−
 = 1.26  10 (m )
6
6


 0.05  0.13

I=


12

−

(0.05 − 2  0.002)  (0.1 − 2  0.002)3 
−7
4
 = 7.75  10 (m )
12


M max
2.504  1.252  10−3
  T  
= 31.05 ( Mpa )  T  = 210 ( Mpa )
W
10  1.26  10−5
Kiểm tra độ võng của ván đáy:
37 Ptc  L4 37
2.0376  1.254
L
125
 max =

=

=
0.16(cm)

=
= 0.56 ( cm )
686
EI
686 2.1  106  7.75  10 −7
250 250
Tiết diện sườn dọc dưới đủ khả năng chịu lực.

SVTH: NGUYỄN PHÚC THỊNH-17149149

Trang 200

ĐỒ ÁN TỐT NGHIỆP

GVHD:TS. NGUYỄN THANH HƯNG

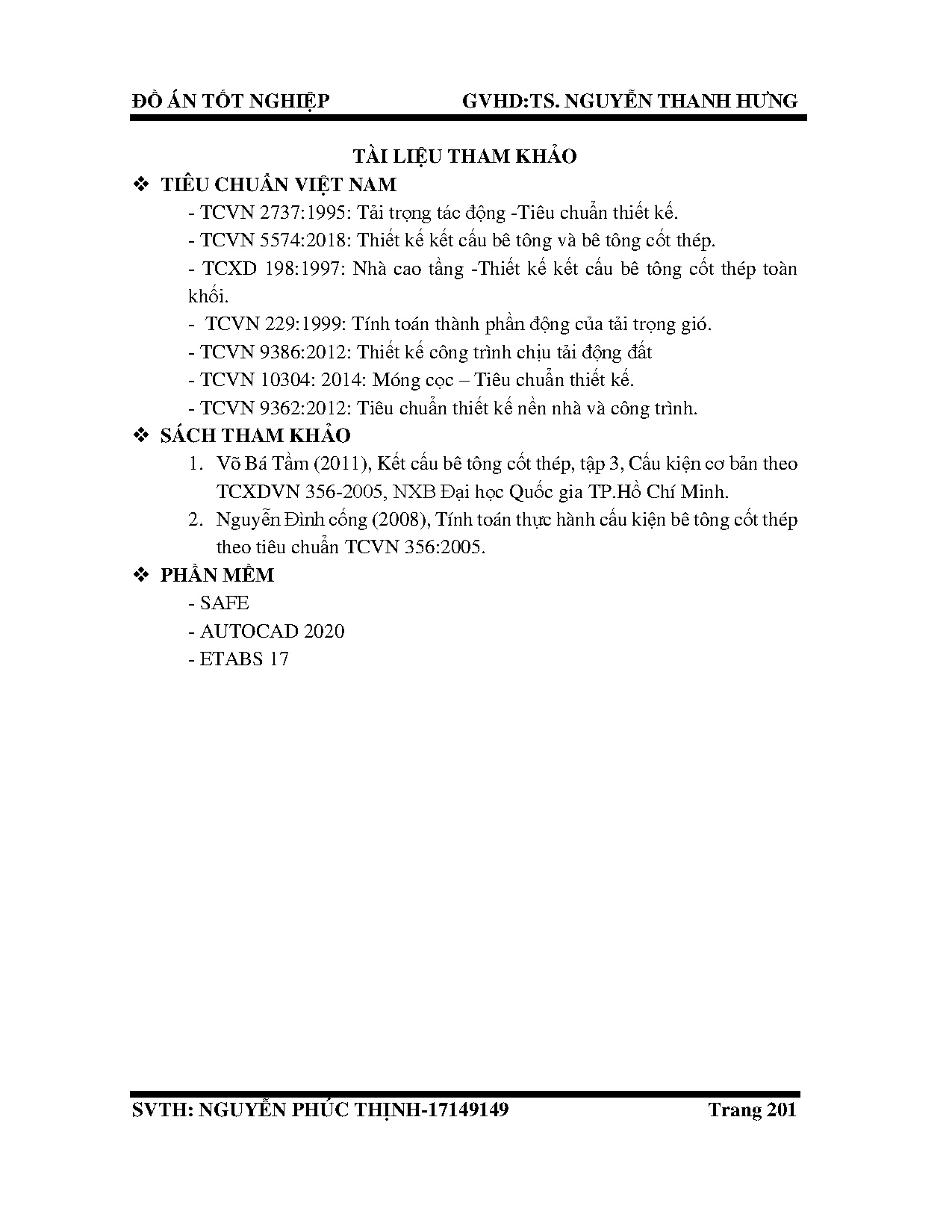

TÀI LIỆU THAM KHẢO
❖ TIÊU CHUẨN VIỆT NAM
- TCVN 2737:1995: Tải trọng tác động -Tiêu chuẩn thiết kế.
- TCVN 5574:2018: Thiết kế kết cấu bê tông và bê tông cốt thép.
- TCXD 198:1997: Nhà cao tầng -Thiết kế kết cấu bê tông cốt thép toàn
khối.
- TCVN 229:1999: Tính toán thành phần động của tải trọng gió.
- TCVN 9386:2012: Thiết kế công trình chịu tải động đất
- TCVN 10304: 2014: Móng cọc – Tiêu chuẩn thiết kế.
- TCVN 9362:2012: Tiêu chuẩn thiết kế nền nhà và công trình.
❖ SÁCH THAM KHẢO
1. Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 3, Cấu kiện cơ bản theo
TCXDVN 356-2005, NXB Đại học Quốc gia TP.Hồ Chí Minh.
2. Nguyễn Đình cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép
theo tiêu chuẩn TCVN 356:2005.
❖ PHẦN MỀM
- SAFE
- AUTOCAD 2020
- ETABS 17
