2 móc cẩu cách chân cọc một khoảng 0.207L = 0.207×10 = 2.07m (Với L là
chiều dài cọc) thì khi cẩu sẽ gây ra giá trị Moment: Mnhịp = Mgối, chọn 0.207L =
2.07m để kiểm tra.
 Trọng lượng bản thân cọc phân bố trên chiều dài cọc:

q  n  b  h   bt  k đ  1.1 0.4  0.4  2.5 1.5  6.6 (kN / m)
 Sơ đồ một móc cẩu ( thường trong điều kiện cẩu cọc)

M max  0.0214qL2  0.0214  6.6 102  14.124 (kN.m)
 Sơ đồ một móc cẩu ( thường trong điều kiện dựng cọc)

107

M max  0.068qL2  0.068  6.6 102  44.88 (kN.m)
 Kiểm tra cốt thép cọc ép:
 Chọn Mmax = 44.8 (kNm) để kiểm tra
 Bê tông B30 có Rb = 17 MPa, cốt thép AIII có Rs = 365 MPa.
 Chọn a = 40 (mm), h0 = h – a = 400 – 40 = 360 (mm)


m 

M max
44.8  106
=
= 0.0508
R b × b× h 02 17× 400×3602



  1  1  2 m  1  1  2  0.0508  0.0521



As 

 b  h 0  R b 0.0521 400  360 17

 349.83 (mm2 )
Rs
365

Vậy chọn thép trong cọc là 4ø16 (As=615mm2)

108

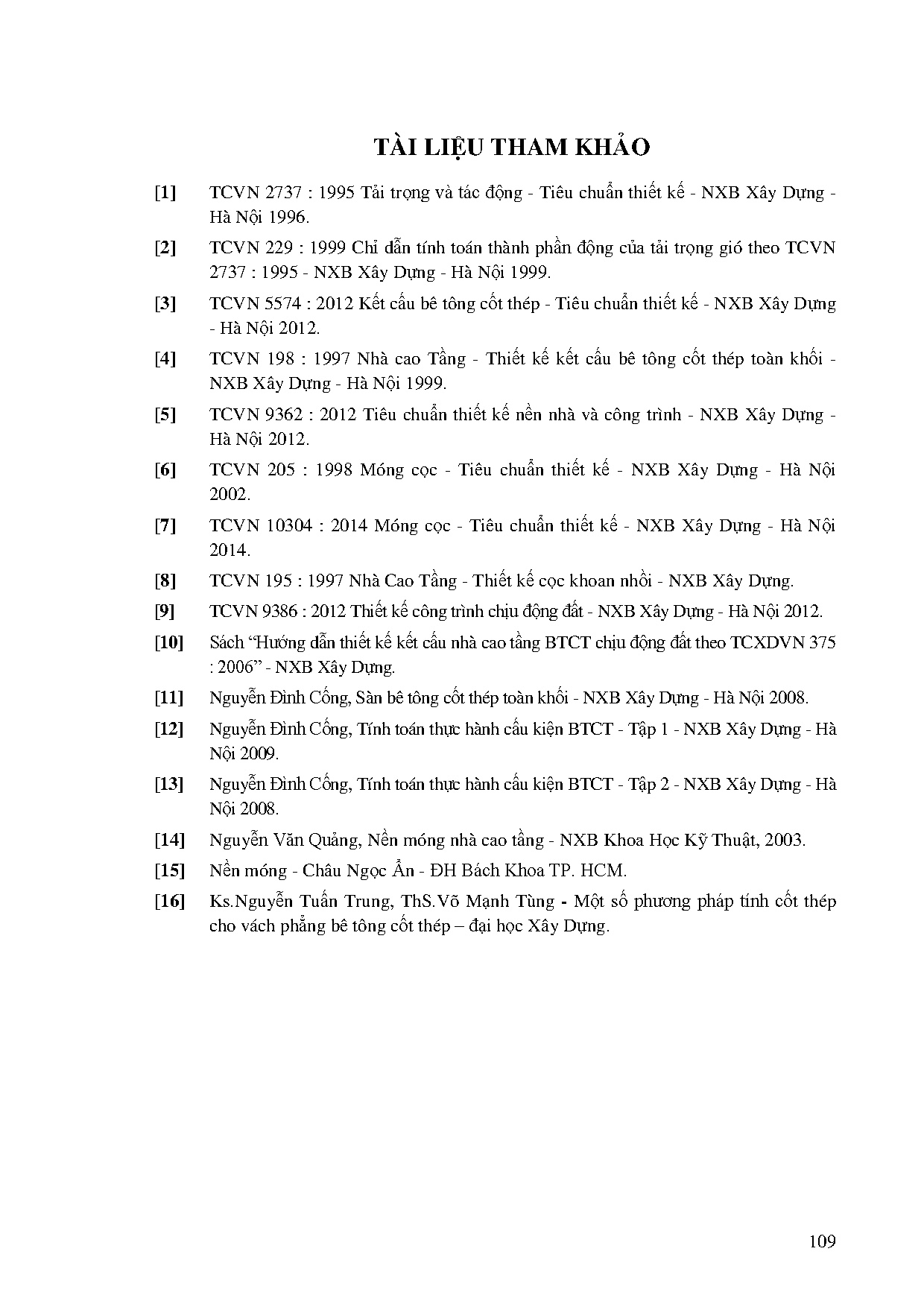

TÀI LIỆU THAM KHẢO
[1]

TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 1996.

[2]

TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.

[3]

TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng
- Hà Nội 2012.

[4]

TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối NXB Xây Dựng - Hà Nội 1999.

[5]

TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng Hà Nội 2012.

[6]

TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2002.

[7]

TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2014.

[8]

TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.

[9]

TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.

[10]

Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375
: 2006” - NXB Xây Dựng.

[11]

Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.

[12]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.

[13]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà
Nội 2008.

[14]

Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.

[15]

Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

[16]

Ks.Nguyễn Tuấn Trung, ThS.Võ Mạnh Tùng - Một số phương pháp tính cốt thép
cho vách phẳng bê tông cốt thép – đại học Xây Dựng.

109
