TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

-***-

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ N09-B2

SVTH: VÕ TRƯỜNG THI
GV HD: TS. NGUYỄN SỸ HÙNG

GVHD: Th.S. HUỲNH PHƯỚC SƠN
TP. Hồ Chí Minh, tháng 6/2017

LỜI CẢM ƠN
Đối với mỗi sinh viên ngành Xây dựng, luận văn tốt nghiệp chính là công việc kết thúc quá trình
học tập ở trường đại học, đồng thời mở ra một hướng đi mới vào cuộc sống thực tế trong tương
lai. Qua quá trình làm luận văn đã giúp em tổng hợp, hệ thống lại những kiến thức đã được học,
đồng thời thu thập bổ sung thêm những kiến thức mới mà mình còn thiếu sót, rèn luyện khả năng
tính toán và giải quyết các vấn đề có thể phát sinh trong thực tế.
Trong suốt khoảng thời gian thực hiện luận văn của mình, em đã nhận được rất nhiều sự chỉ dẫn,
giúp đỡ tận tình của Thầy giáo T.S Nguyễn Sỹ Hùng,Thầy giáo Th.S Lê Phương Bình cùng với
các Thầy Cô trong bộ môn Xây dựng. Em xin được gửi lời cảm ơn chân thành, sâu sắc nhất của
mình đến Thầy giáo T.S Nguyễn Sỹ Hùng những chỉ dẫn, kiến thức truyền đạt quý báu của Thầy
chính là nền tảng, chìa khóa để em có thể hoàn thành luận văn tốt nghiệp này.
Mặc dù đã cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn chế, do đó luận văn tốt
nghiệp của em khó tránh khỏi những thiếu sót, kính mong nhận được sự chỉ dẫn của các Thầy Cô
để em cũng cố, hoàn hiện kiến thức của mình hơn.
Cuối cùng, em xin chúc quý Thầy Cô thành công và luôn dồi dào sức khỏe để có thể tiếp tục sự
nghiệp truyền đạt kiến thức cho thế hệ sau.
Em xin chân thành cảm ơn !

Tp Hồ Chí Minh, ngày tháng 06 năm 2016
Sinh viên thực hiện
( Ký ghi rõ họ và tên )

1

SUMMARY OF THE GRADUATION PROJECT
STUDENT

: VO TRUONG THI

FACULTY

: CIVIL ENGINEERING

SPECIALIZED

ID: 13149050

: CONSTRUCTION ENGINEERING AND TECHNOLOGY

NAME OF PROJECT : BUILDING NO9-B2
1. Initial information.

 Architectural drawings
 Soil investigation drawings
2. Content of theoretical and computational
a. Architectural

 Edit and complete architecture drawing in accordance with suggestion of
instructor
b. Frame structure :


Built up model, calculate and design the frame(beam,column,concrete
partition wall)

 Design the typical floor.
 Design the typical staircase.
c. Foundations structure:


Investigation, analysis, evaluate soil and load effect to foundation.



Design pile concrete foundation

3. Written explanations and drawings.
1 Written explanation and 01 appendix.
27 drawing A1:(05 Architecture, 16 structure)
Instructor:

Dr.
...

...
phương Y
102

Hình 6- 36: Moment âm lớn nhất theo phương Y
-

Tính toán cốt thép:
Chọn agt lớp dưới agt.d = angàm + 100 = 100 + 100 = 200 (mm)
Chọn agt lớp trên agt.t = 45 (mm)

h 0  H d  a gt   m 

R bh
M
   1  1  2 m  As  b 0
2
R b bh 0
Rs

Bảng 6- 17: Kết quả tính thép móng M2
M
bstrip
(kN.m) (m)

ho
(m)

As_yc
As_tk
Bố trí cốt thép
2
(mm /m)
(mm2/m)

Lớp dưới

67.27

1

2.365

135.188

Φ12a200

565.5

Lớp trên

-14.74

1

2.475

27.385

Φ12a200

565.5

Lớp dưới

116.38

1

2.365

234.095

Φ12a200

565.5

Lớp trên

-114.87

1

2.475

213.764

Φ12a200

565.5

Vị trí

Phương X

Phương Y

103

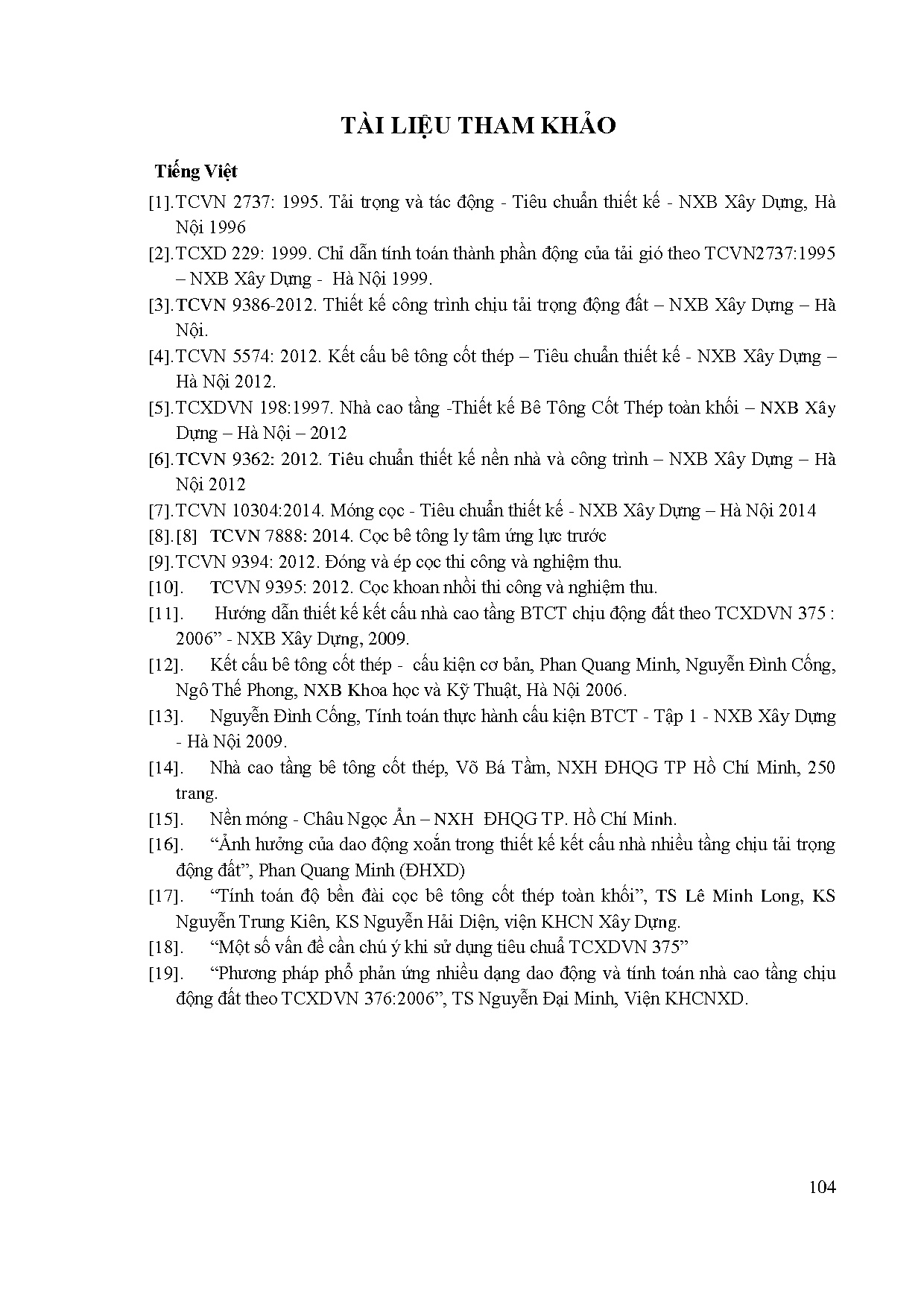

TÀI LIỆU THAM KHẢO
Tiếng Việt
[1]. TCVN 2737: 1995. Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng, Hà
Nội 1996
[2]. TCXD 229: 1999. Chỉ dẫn tính toán thành phần động của tải gió theo TCVN2737:1995
– NXB Xây Dựng - Hà Nội 1999.
[3]. TCVN 9386-2012. Thiết kế công trình chịu tải trọng động đất – NXB Xây Dựng – Hà
Nội.
[4]. TCVN 5574: 2012. Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế - NXB Xây Dựng –
Hà Nội 2012.
[5]. TCXDVN 198:1997. Nhà cao tầng -Thiết kế Bê Tông Cốt Thép toàn khối – NXB Xây
Dựng – Hà Nội – 2012
[6]. TCVN 9362: 2012. Tiêu chuẩn thiết kế nền nhà và công trình – NXB Xây Dựng – Hà
Nội 2012
[7]. TCVN 10304:2014. Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng – Hà Nội 2014
[8]. [8] TCVN 7888: 2014. Cọc bê tông ly tâm ứng lực trước
[9]. TCVN 9394: 2012. Đóng và ép cọc thi công và nghiệm thu.
[10]. TCVN 9395: 2012. Cọc khoan nhồi thi công và nghiệm thu.
[11].
Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375 :
2006” - NXB Xây Dựng, 2009.
[12]. Kết cấu bê tông cốt thép - cấu kiện cơ bản, Phan Quang Minh, Nguyễn Đình Cống,
Ngô Thế Phong, NXB Khoa học và Kỹ Thuật, Hà Nội 2006.
[13]. Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng
- Hà Nội 2009.
[14]. Nhà cao tầng bê tông cốt thép, Võ Bá Tầm, NXH ĐHQG TP Hồ Chí Minh, 250
trang.
[15]. Nền móng - Châu Ngọc Ẩn – NXH ĐHQG TP. Hồ Chí Minh.
[16]. “Ảnh hưởng của dao động xoắn trong thiết kế kết cấu nhà nhiều tầng chịu tải trọng
động đất”, Phan Quang Minh (ĐHXD)
[17]. “Tính toán độ bền đài cọc bê tông cốt thép toàn khối”, TS Lê Minh Long, KS
Nguyễn Trung Kiên, KS Nguyễn Hải Diện, viện KHCN Xây Dựng.
[18]. “Một số vấn đề cần chú ý khi sử dụng tiêu chuẩ TCXDVN 375”
[19]. “Phương pháp phổ phản ứng nhiều dạng dao động và tính toán nhà cao tầng chịu
động đất theo TCXDVN 376:2006”, TS Nguyễn Đại Minh, Viện KHCNXD.

104
