Đồ án tốt nghiệp - Chung cư Imperial Place

Tên môn học: Khóa luận tốt nghiệp

Giá: 6.000đ

Tổng thanh toán:

6.000đ

Người đăng tải:

#10377

Chi tiết tài liệu :

Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật công trình xây dựng - Chung cư Imperial Place - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	8.2 MB
Số trang	189
Ngành	CNKT công trình xây dựng

Lượt xem	60
Ngày đăng	22/12/2025

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG
--

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ IMPERIAL PLACE
(THUYẾT MINH)

GVHD: TS. PHẠM ĐỨC THIỆN
SVTH: TRẦN NHẬT ĐĂNG
MSSV: 20149293
Khóa: 2020
Ngành: Công nghệ kĩ thuật công trình xây dựng

TP.HCM, ngày 23 tháng 12 năm 2024

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG
--

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ IMPERIAL PLACE

GVHD: TS. PHẠM ĐỨC THIỆN
SVTH: TRẦN NHẬT ĐĂNG
MSSV: 20149293
Khóa: 2020
Ngành: Công nghệ kĩ thuật công trình xây dựng

TP.HCM, ngày 23 tháng 12 năm 2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HÒA XÃ HỘI CHỦ NGHĨA
VIỆT NAM
Độc lập-Tự do-Hạnh phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN PHẢN BIỆN

Họ và tên sinh viên: Trần Nhật Đăng

MSSV: 20149293

Ngành: Công nghệ kỹ thuật công trình xây dựng
Khoa: Xây dựng
Tên đề tài: Chung cư Imperial Place
Giảng viên phản biện:…………………………………………………………………….……
NHẬN XÉT
1. Nội dung đề tài và khối lượng thực hiện:
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
2. Ưu điểm:
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
3. Khuyết điểm:
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
4. Đề nghị cho bảo vệ hay không?
…………………………………………………………………………………………………
5. Đánh giá loại:
…………………………………………………………………………………………………
6. Điểm: ……………………(Bằng chữ……...………………………………………………)

TP. Hồ Chí Minh, ngày 23 tháng 12 năm 2024
Giảng viên phản biện (Ký và ghi rõ họ tên)

LỜI CẢM ƠN
Em xin gửi lời cảm ơn chân thành và sâu sắc đến thầy Phạm Đức Thiện – người thầy đã
chỉ bảo và hướng dẫn em trong suốt quá trình làm đồ án tốt nghiệp. Cảm ơn thầy đã giúp đỡ,
hướng dẫn em rất tận tình trong đồ án tốt nghiệp cũng như những môn học đã học cùng thầy.
Đó là những góp ý hết sức quý báu không chỉ trong quá trình thực hiện đồ án này mà còn là
hành trang tiếp bước cho em trong quá trình học tập và lập nghiệp sau này.
Em xin gửi lời cảm ơn chân thành đến toàn thể thầy cô trường Đại Học Sư Phạm Kỹ
Thuật Thành Phố Hồ Chí Minh, và đặc biệt là quý thầy cô khoa Xây Dựng. Cảm ơn quý thầy
cô, đã hết lòng dạy dỗ, truyền đạt cho em những kiến thức quý báu trong suốt quá trình học
tập và rèn luyện
...

...
ọng tính toán:
qtt = 32.901 × 0.15 = 4.935 (kN/m)
-Tải trọng tiêu chuẩn:
qtc = 24.376× 0.15 = 3.656 (kN/m)
−6

−7

-Moment chống uốn W= 5.38 10 m3 và Moment quán tính I= 1.346  10 m4.
M
-Theo điều kiện bền:  =
  
W
  []  M max  [M max ] = []  W = 270000  5.38 10 −6 = 1.45(kNm)

q tt  L2
[M max ] 10
1.45 10
 [M max ] = L 
L
= 1.71(m)
10
q tt
4.935

-Theo điều kiện độ võng: f  [f ]

167

f  [f ] =

q tc L4
L
128  EI 3 128  21107 1.346 10−7

= L  3
=
= 1.352(m)
128  EI 400
400  q tc
400  9.124

= Chọn khoảng cách sườn dưới L = 1.3 (m)
•

Tính sườn dưới đáy dầm

Coi cột chống như các gối tựa, chịu lực tập trung, khoảng cách giữa các cây chống giàn giáo
là 1 (m)
Chọn tiết diện sườn ngang là (50x50x1.8) mm
−6

−7

-Moment chống uốn W= 5.38 10 m3 và Moment quán tính I= 1.346  10 m4.
-Tải trọng tính toán:
qtt = 4.935 × 1.3 = 6.415 (kN)
-Tải trọng tiêu chuẩn:
qtc = 3.656 × 1.3 = 4.75 (kN)

Hình 9.31. Sơ đồ tính sườn dưới đáy dầm

Hình 9.32. Mô hình sườn dưới đáy dầm trong Sap2000

Hình 9.33. Moment và chuyển vị của sườn dưới đáy dầm
168

-Kiểm tra điều kiện bền:
=

M
 []
W

=

0.7555
= 14.04 104 ( KN / m 2 )  27 104 ( KN / m 2 )
−6
5.38 10

Kiểm tra độ võng:
f = 0.381(mm)  [f ] =

•

l
1000
=
= 2.5(mm)
400 400

Tính cây chống

Hình 9.34. Sơ đồ tính cây chống

Hình 9.35. Phản lực cây chống

-Tải trọng tác dụng lên cây chống

N = 12.44(kN)
=

12.44
= 4.28 104 (kN / m 2 )  [] = 21104 (kN / m 2 )
2.902 10−4

= Cây chống đủ khả năng chịu lực

169

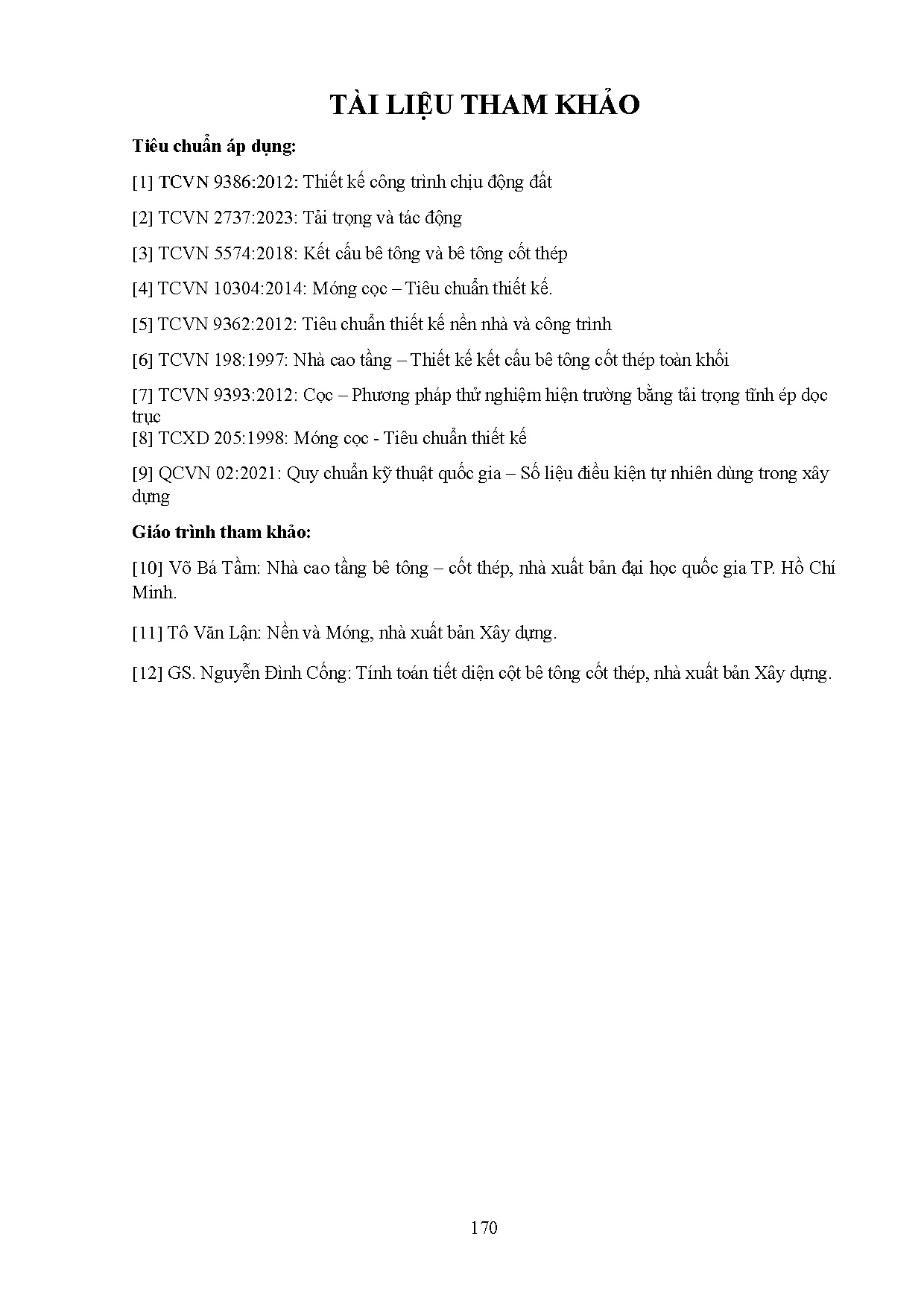

TÀI LIỆU THAM KHẢO
Tiêu chuẩn áp dụng:
[1] TCVN 9386:2012: Thiết kế công trình chịu động đất
[2] TCVN 2737:2023: Tải trọng và tác động
[3] TCVN 5574:2018: Kết cấu bê tông và bê tông cốt thép
[4] TCVN 10304:2014: Móng cọc – Tiêu chuẩn thiết kế.
[5] TCVN 9362:2012: Tiêu chuẩn thiết kế nền nhà và công trình
[6] TCVN 198:1997: Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối
[7] TCVN 9393:2012: Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép dọc
trục
[8] TCXD 205:1998: Móng cọc - Tiêu chuẩn thiết kế
[9] QCVN 02:2021: Quy chuẩn kỹ thuật quốc gia – Số liệu điều kiện tự nhiên dùng trong xây
dựng
Giáo trình tham khảo:
[10] Võ Bá Tầm: Nhà cao tầng bê tông – cốt thép, nhà xuất bản đại học quốc gia TP. Hồ Chí
Minh.
[11] Tô Văn Lận: Nền và Móng, nhà xuất bản Xây dựng.
[12] GS. Nguyễn Đình Cống: Tính toán tiết diện cột bê tông cốt thép, nhà xuất bản Xây dựng.

170
