BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH
PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

KHÓA LUẬN TỐT NGHIỆP
Đề tài
CHUNG CƯ HY VỌNG
Giảng viên hướng dẫn : TS. Phan Thành Trung
Sinh viên thực hiện

: Nguyễn Hoàng Quang

Mã số sinh viên

: 20149360

Khóa

: K20

Ngành

: CNKT công trình xây dựng

Tp. Hồ Chí Minh, tháng 12/2024

LỜI CẢM ƠN
Đồ án tốt nghiệp được coi là học phần quan trọng nhất trong hành trình học tập của sinh viên.
Mục đích của nó là giúp sinh viên tổ chức và củng cố tất cả kiến thức và kỹ năng họ có được
trong suốt quá trình học. Đồ án này là nền tảng để sinh viên thể hiện thành tích và sự chăm
chỉ của mình sau nhiều năm học tập và nhiều tháng nỗ lực không mệt mỏi.
Hoàn thành đồ án tốt nghiệp là yêu cầu tối quan trọng đối với sinh viên ngành xây dựng khi
kết thúc chương trình học đại học. Đây cũng là bước đệm để sinh viên bước vào thế giới thực
sau khi tốt nghiệp. Quá trình làm luận văn tạo cơ hội cho sinh viên tổng hợp những kiến thức
đã tiếp thu, bổ sung những kiến thức còn thiếu và trau dồi kỹ năng tính toán, sử dụng phần
mềm và giải quyết vấn đề.
Để có được kết quả như ngày hôm nay, em xin gửi lời cảm ơn chân thành tới toàn thể các thầy
cô Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh. Đặc biệt, các thầy cô giáo
khoa Xây dựng đã trực tiếp tham gia giảng dạy cho em ngay từ những ngày đầu tiên đặt chân
đến trường cho đến ngày nay.
Em xin chân thành cảm ơn TS. PHAN THÀNH TRUNG đã dành thời gian và sự nhiệt tình
hướng dẫn em hoàn thành luận văn. Dưới sự hướng dẫn của cô, em đã hiểu rõ hơn về cái
“Tâm” và “Tầm nhìn” mà cô truyền đạt, cũng như những kiến thức và kỹ năng cần thiết để có
cái nhìn đúng đắn và toàn diện về thiết kế kết cấu. Nếu không có sự hướng dẫn và giảng dạy
của cô thì việc hoàn thành luận văn đối với em là vô cùng khó khăn.
Sinh viên xin gửi lời cảm ơn tới các bạn cùng lớp, những người bạn thân thiết và luôn hỗ trợ
lẫn nhau trong suốt những năm học. Cảm ơn các bạn đã tham gia cùng dự án, cộng tác, thảo
luận và đóng góp ý kiến. Đặc biệt cảm ơn tất cả những người đã hỗ trợ sinh viên trong việc
thực hiện dự án. Những đóng góp của họ là vô giá trong việc hoàn thành dự án.
Do khối lượng công việc liên quan đến đồ án này tương đối lớn, kiến thức cơ bản của sinh
viên còn hạn chế, đồ án chắc chắn sẽ có một số thiếu sót nhất định. Cuối cùng, tôi xin bày tỏ
sự kính trọng đối với các bạn và chúc lãnh đạo khoa, các thầy cô sức khỏe và thành công
trong cả công việ
...

...
n ngang
10
M là trị số momen chọn để tính toán
- Moment kháng uốn của tiết diện ván:

b  d 2 1 0.0212
W=
=
= 7.35  10−5 ( m3 )
6
6
-

Điều kiện chịu lực của tiết diện ván:

M max
qtt  L2
  V  →
  V 
W
10W
10W  V 
10  7.35  10−5  18000

→L

=
q tt
7.53
Điều kiện độ võng:
1 qtcl 4
l
f max =

[ f ]=
128 EI
400
3
3
bd
1  0.021
I=
=
= 7.718  10−7 m 4
12
12

= 1.08 ( m ) (1)

( )

128  EI 3 128  5500000  7.718 10−7
=
= 1.13 ( m ) ( 2 )
400  qtc
400  6.284
= Vậy chọn khoảng cách xà gồ lớp dưới là 0.4 m
l  3

10.4.3 Kiểm tra xà gồ lớp dưới
Xà gồ lớp dưới nhận tải tập trung từ đà lớp trên truyền vào, các cây chống là các gối tựa.
Tải trọng tập trung từ xà gồ lớp trên truyền xuống xà gồ lớp dưới:

P tc = 3.96  0.4 = 1.58 ( kN )
P tt = 4.99  0.4 = 2 ( kN )

Chọn khoảng cách cây chống là 1m. Đặt lực P ở vị trí nguy hiểm nhất để kiểm tra

SVTH: NGUYỄN HOÀNG QUANG

GVHD: T.S. PHAN THÀNH TRUNG
132

Hình 10.15. Biểu đồ momen xà gồ lớp dưới của sàn
Kiểm tra điều kiện bền:
0.05  0.052 (0.05 − 2  0.0018)  (0.05 − 2  0.0018) 2
W=
−
= 4.184  10−6 m3
6
6
Điều kiện chịu lực của tiết diện ván:
M max
0.8  10−3
s =
=
= 191.2 ( MPa )   s  = 210 ( MPa ) → Thoả điều kiện bền.
W
4.184 10−6
Kiểm tra điều kiện độ võng:

( )

Hình 10.16. Kiểm tra điều kiện võng

l
1000
=
= 2.5 ( mm )  f max = 1.1 ( mm ) → Thoả điều kiện độ võng
400 400
Kiểm tra tính toán cây chống dưới 1m2 sàn
- Tải trọng :N = 14.28 × 1 ×1 = 14.28 (kN) = 1428 (Kg)
Vậy chọn cột chống D49 có tải trọng làm việc 1850 (Kg)
[f]=

SVTH: NGUYỄN HOÀNG QUANG

GVHD: T.S. PHAN THÀNH TRUNG
133

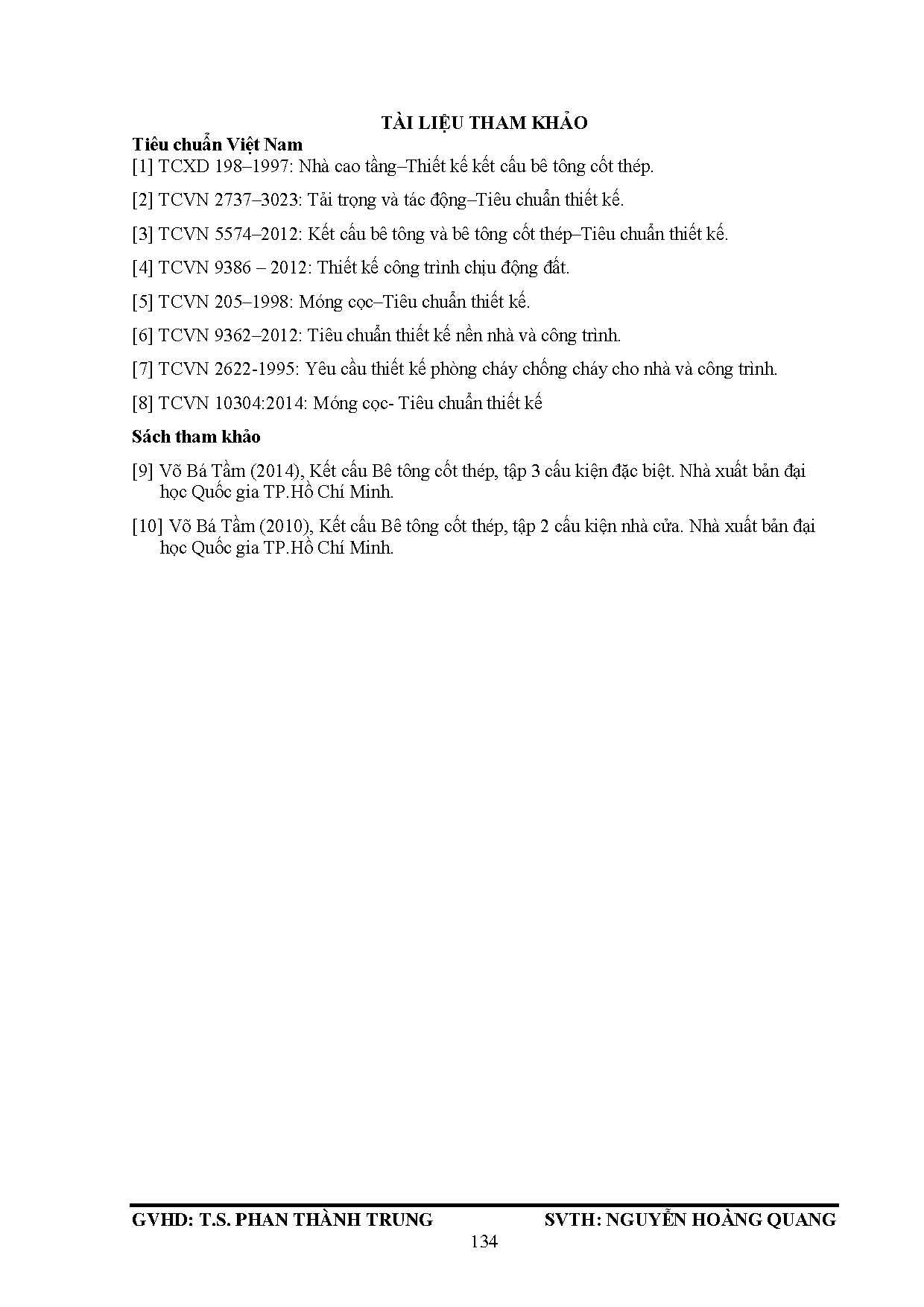

TÀI LIỆU THAM KHẢO
Tiêu chuẩn Việt Nam
[1] TCXD 198–1997: Nhà cao tầng–Thiết kế kết cấu bê tông cốt thép.
[2] TCVN 2737–3023: Tải trọng và tác động–Tiêu chuẩn thiết kế.
[3] TCVN 5574–2012: Kết cấu bê tông và bê tông cốt thép–Tiêu chuẩn thiết kế.
[4] TCVN 9386 – 2012: Thiết kế công trình chịu động đất.
[5] TCVN 205–1998: Móng cọc–Tiêu chuẩn thiết kế.
[6] TCVN 9362–2012: Tiêu chuẩn thiết kế nền nhà và công trình.
[7] TCVN 2622-1995: Yêu cầu thiết kế phòng cháy chống cháy cho nhà và công trình.
[8] TCVN 10304:2014: Móng cọc- Tiêu chuẩn thiết kế
Sách tham khảo
[9] Võ Bá Tầm (2014), Kết cấu Bê tông cốt thép, tập 3 cấu kiện đặc biệt. Nhà xuất bản đại
học Quốc gia TP.Hồ Chí Minh.
[10] Võ Bá Tầm (2010), Kết cấu Bê tông cốt thép, tập 2 cấu kiện nhà cửa. Nhà xuất bản đại
học Quốc gia TP.Hồ Chí Minh.
