NHIỆM VỤ ĐỒ ÁN
Họ và tên sinh viên: Trần Nguyễn Tấn Lộc
Khoa: Đào tạo chất lượng cao
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: Thiết kế chung cư Fuji Residence
Giảng viên hướng dẫn: TS.Nguyễn Văn Hậu
Ngày giao nhiệm vụ: 19/02/2024
Ngày nộp: 14/06/2024

MSSV:20149179

NỘI DUNG THỰC HIỆN
1. Các số liệu, tài liệu ban đầu
Hồ sơ kiến trúc
Hồ sơ khảo sát địa chất
2. Nội dung thưc hiện
a. Kiến trúc
Thể hiện các bản vẽ kiến trúc
b. Kết cấu
Mô hình, phân tích, tính toán, thiết kế cầu thang điển hình
Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình
Mô hình, phân tích, tính toán, thiết kế dầm, vách, lõi thang
Nền móng: Mô hình, phân tích, tí
...

...

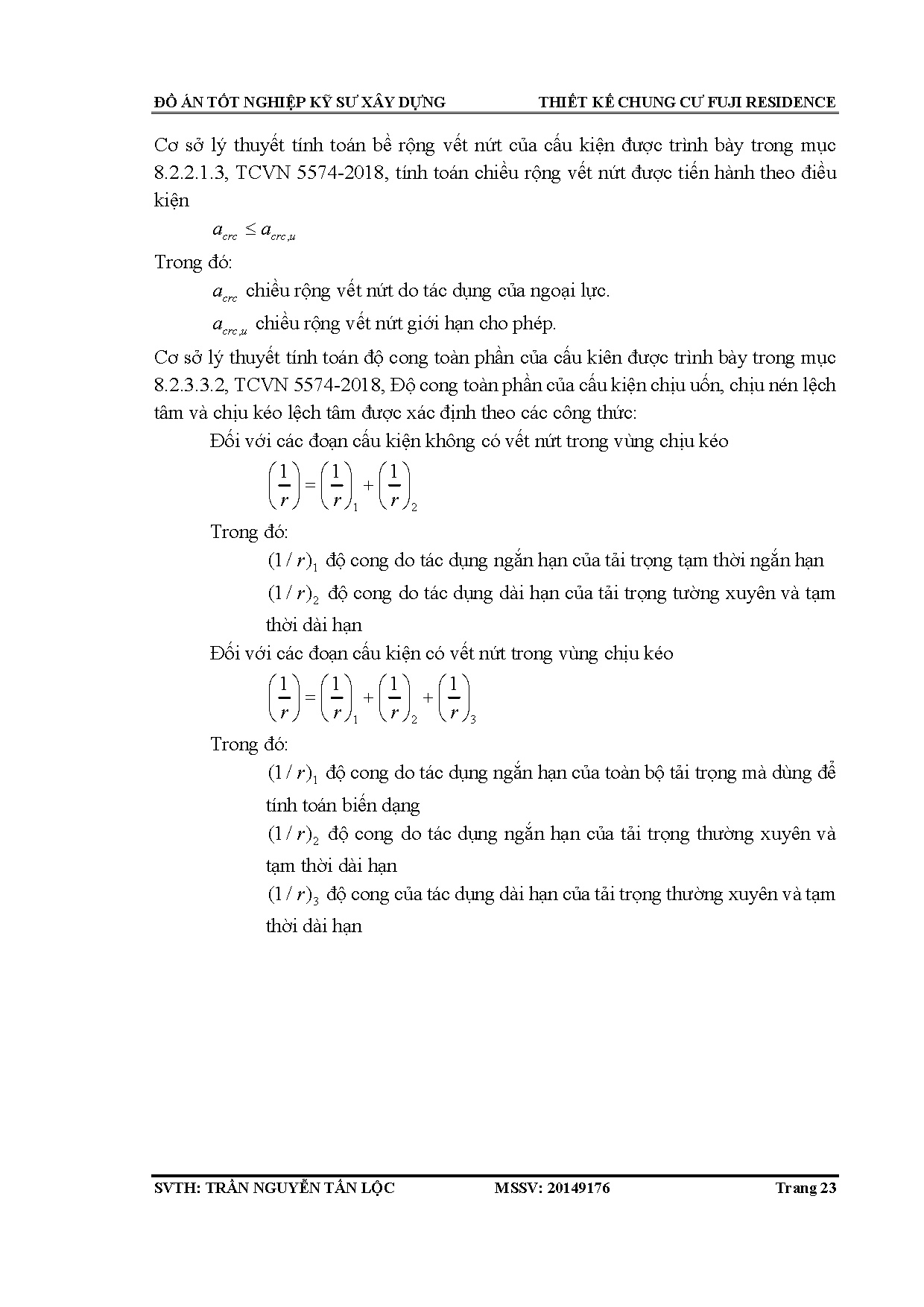

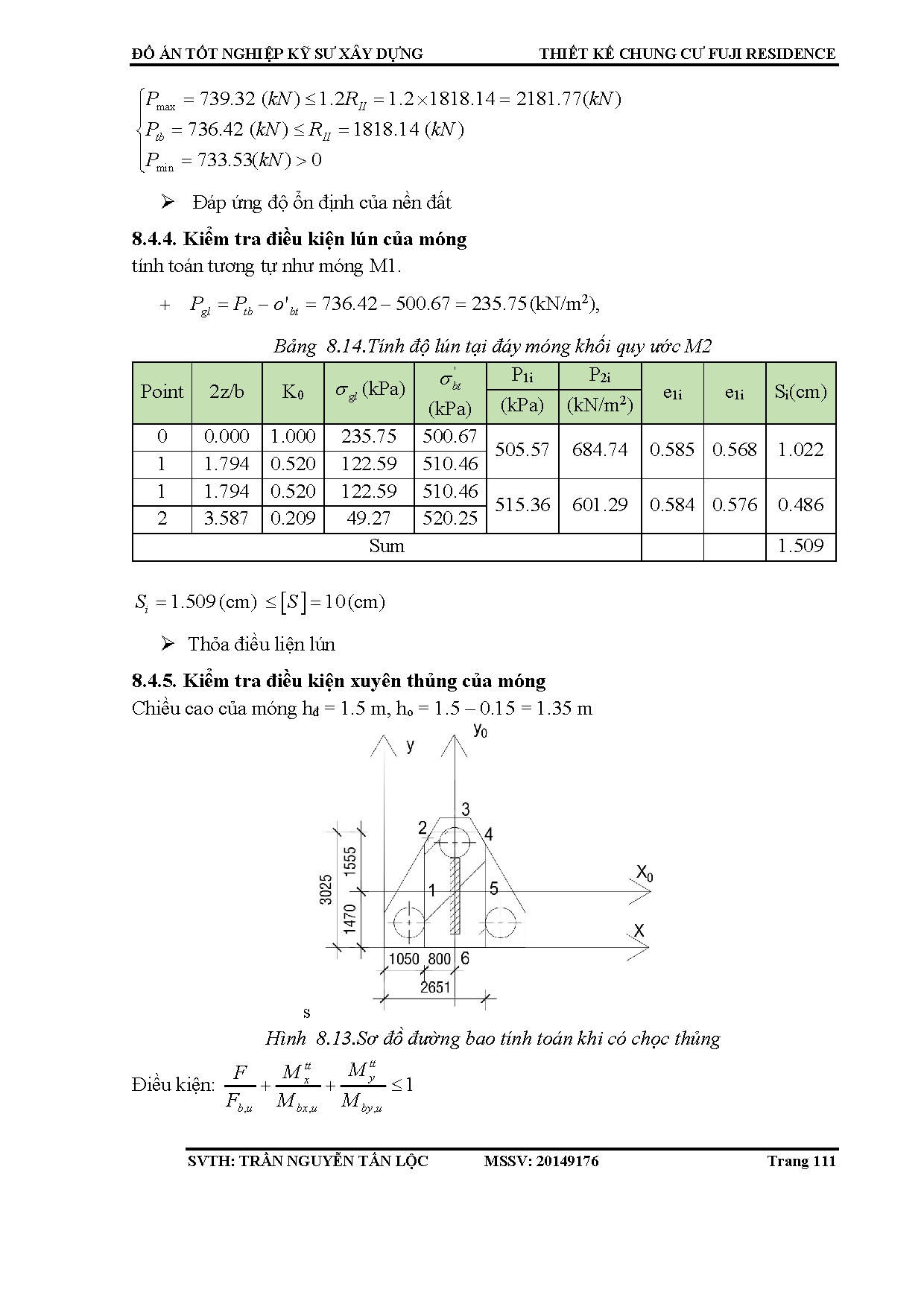

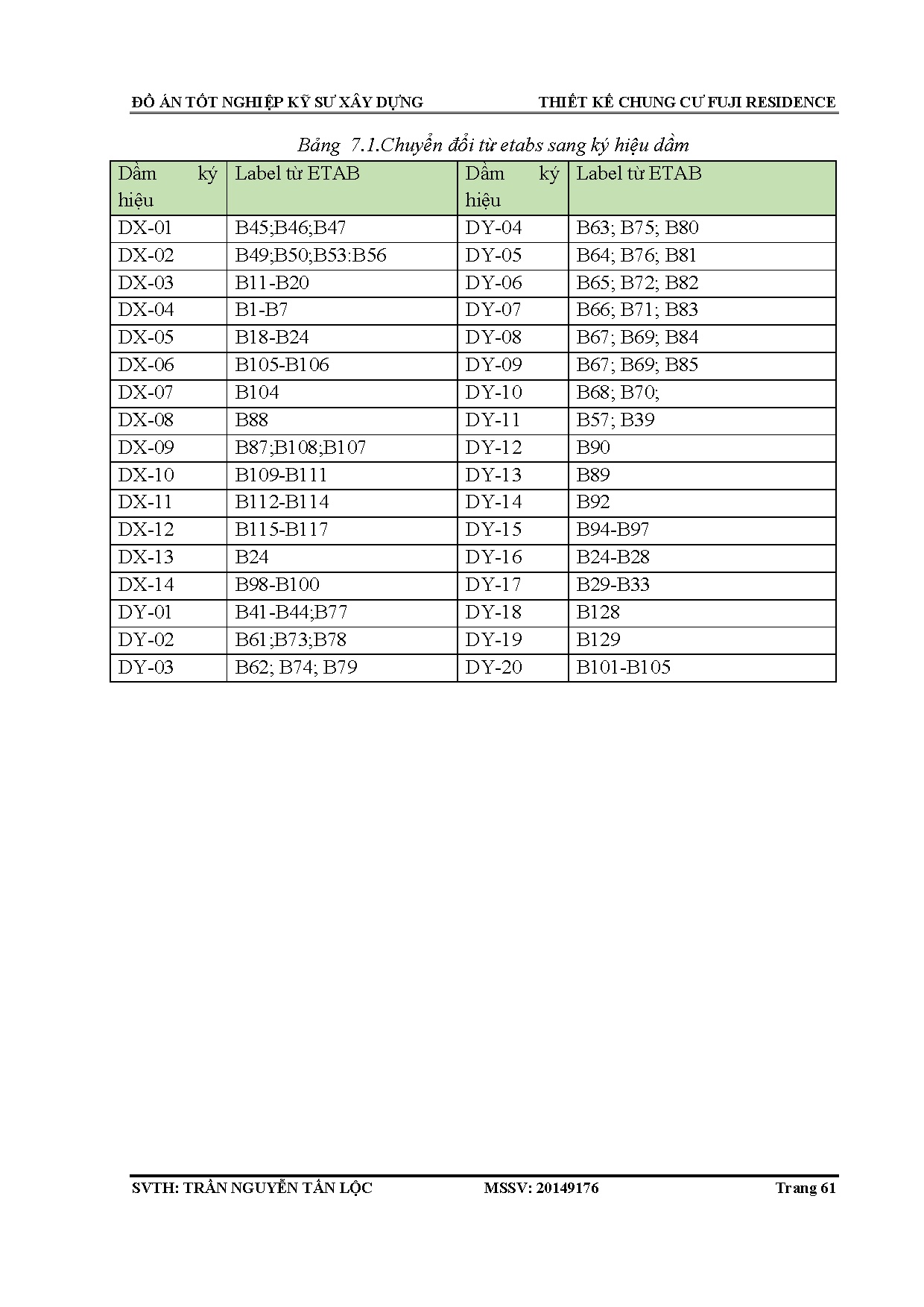

CVN 9386-2012)
 hệ số chiết giảm phụ thuộc tầm quan trọng công trình (công trình cấp II   0.5
)
Ta có: d r    0.005h  d c  q    0.005h (h là chiều cao tầng)
 d c  Drift X ,Y  h 

0.005h 0.005h

 0.0032h  Drift X ,Y  0.0032
q 
3.9  0.4

Hình 10.3 Chuyển vị lệch tầng phương X
Hình 10.4 Chuyển vị lệch tầng phương
Bảng 10.2. Chuyển vị lệch tầng lớn nhất
Story
Load Combination
Direction
Max Story Drifts
TANG 8 - TANG 10
Comb11_TC
X
0.000968
TANG 8 - TANG 10
Comb13_TC
Y
0.001478
Chuyển vị lệch tầng cho phép Drift X  DriftY  0.0032
Chuyển vị lệch tầng của công trình theo 2 phương X, Y nằm trong giới hạn cho phép
Kiểm tra gia tốc đỉnh của công trình
Căn cứ mục 2.6.3 TCVN 198-1997 trong kiểm tra dao động, gia tốc cực đại của chuyển
động tại đỉnh công trình dưới tác động của gió ad   ad   150( mm / s 2 )
Theo yêu cầu sử dụng, gia tốc cực đại chuyển động tại đỉnh công trình dưới tác động
của gió nằm trong giới hạn cho phép. Ta có gia tốc tính toán:

SVTH: TRẦN NGUYỄN TẤN LỘC

MSSV: 20149176

Trang 147

ĐỒ ÁN TỐT NGHIỆP KỸ SƯ XÂY DỰNG
2

ad  Amax  

2
M od e1

THIẾT KẾ CHUNG CƯ FUJI RESIDENCE
2

 2 
 2 
2
2
 Amax  
  16.687  
  131.65( mm / s )   ad   150 ( mm / s )
 4.33 
 T1 

Trong đó:
Amax  16.687 (mm) chuyển vị đỉnh lớn nhất do mode dao động đầu tiên gây ra

T1  4.33 (s) chu kì dao động của mode đầu tiên
Gia tốc đỉnh nằm trong giới hạn cho phép

SVTH: TRẦN NGUYỄN TẤN LỘC

MSSV: 20149176

Trang 148

ĐỒ ÁN TỐT NGHIỆP KỸ SƯ XÂY DỰNG

THIẾT KẾ CHUNG CƯ FUJI RESIDENCE

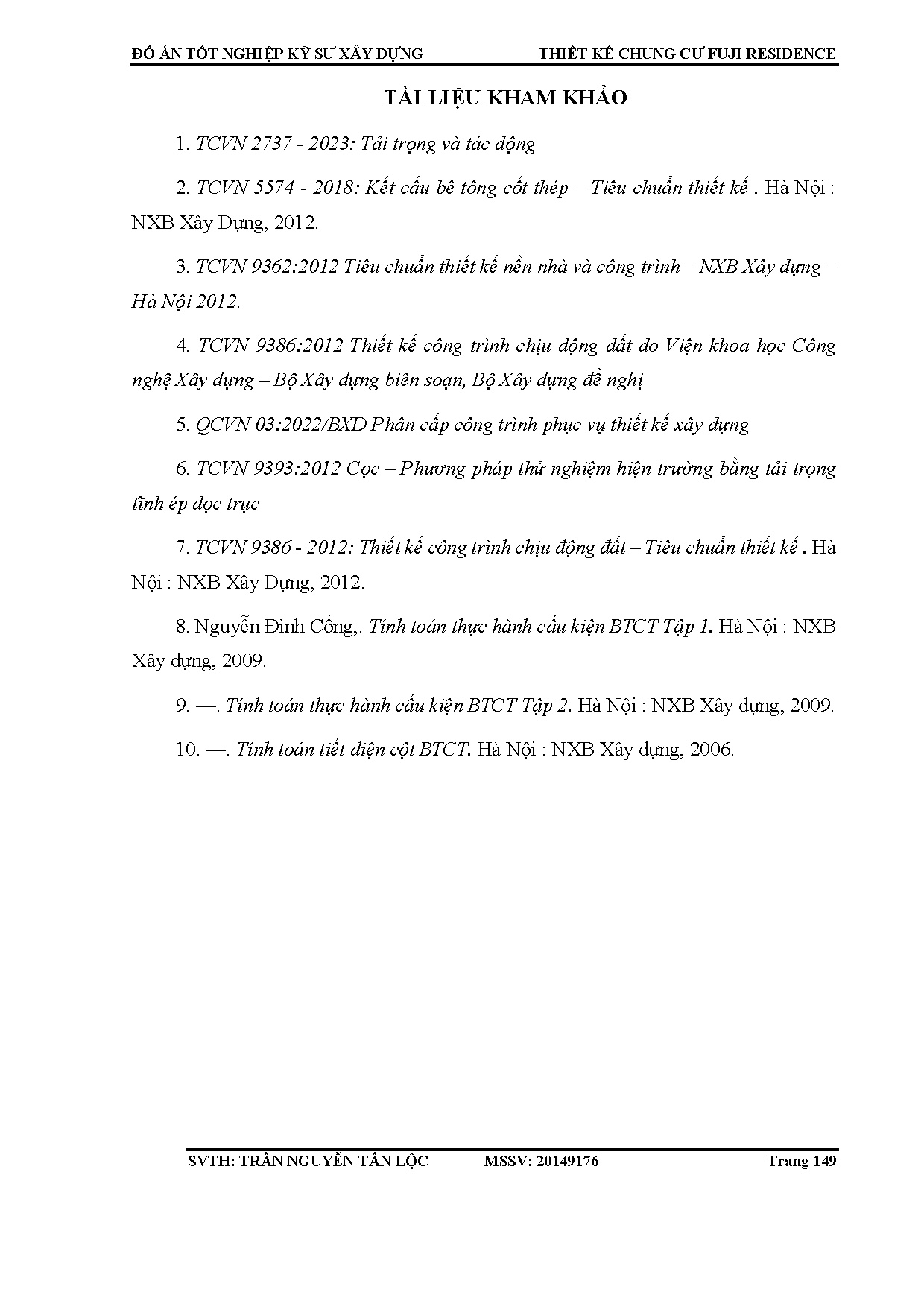

TÀI LIỆU KHAM KHẢO
1. TCVN 2737 - 2023: Tải trọng và tác động
2. TCVN 5574 - 2018: Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế . Hà Nội :
NXB Xây Dựng, 2012.
3. TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công trình – NXB Xây dựng –
Hà Nội 2012.
4. TCVN 9386:2012 Thiết kế công trình chịu động đất do Viện khoa học Công
nghệ Xây dựng – Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị
5. QCVN 03:2022/BXD Phân cấp công trình phục vụ thiết kế xây dựng
6. TCVN 9393:2012 Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng
tĩnh ép dọc trục
7. TCVN 9386 - 2012: Thiết kế công trình chịu động đất – Tiêu chuẩn thiết kế . Hà
Nội : NXB Xây Dựng, 2012.
8. Nguyễn Đình Cống,. Tính toán thực hành cấu kiện BTCT Tập 1. Hà Nội : NXB
Xây dựng, 2009.
9. —. Tính toán thực hành cấu kiện BTCT Tập 2. Hà Nội : NXB Xây dựng, 2009.
10. —. Tính toán tiết diện cột BTCT. Hà Nội : NXB Xây dựng, 2006.

SVTH: TRẦN NGUYỄN TẤN LỘC

MSSV: 20149176

Trang 149
