BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG


ĐỒ ÁN TỐT NGHIỆP
CHUNG CƯ CAO CẤP VĂN PHÚ – HÀ ĐÔNG

GVHD

: TS. NGUYỄN VĂN HẬU

SVTH

: NGUYỄN THÀNH TÀI

NGÀNH

: Công nghệ kĩ thuật công trình xây dựng

TP.HCM, tháng 6 năm 2024

MỤC LỤC
CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN CÔNG TRÌNH........................................................... 1
1.1. Địa điểm xây dựng ....................................................................................................... 1
1.2. Quy mô, công suất và cấp công trình ........................................................................... 1
1.3. Giải pháp cấu tạo ......................................................................................................... 2
1.4. Giải pháp thiết kế mặt đứng, hình khối không gian của công trình ............................. 3
1.5. Giải pháp vật liệu kiến trúc .......................................................................................... 3
1.6. Giải pháp bố trí giao thông .......................................................................................... 3
1.6.1. Giao thông trên mặt bằng ............................................................................................ 3
1.6.2. Giao thông theo phương đứng ..................................................................................... 3
1.7. Giải pháp thông gió, chiếu sáng ................................................................................... 4
1.7.1. Giải pháp thông gió ..................................................................................................... 4
1.7.2. Giải pháp chiếu sáng.................................................................................................... 4
1.8. Giải pháp về điện, nước và thông tin ........................................................................... 4
1.8.1. Cấp điện ....................................................................................................................... 4
1.8.2. Cấp thoát nước ............................................................................................................. 5
1.8.3. Giải pháp thông tin liên lạc.......................................................................................... 5
1.9. Hệ thống thu gom rác thải............................................................................................ 6
1.10. Giải pháp phòng cháy, chữa cháy ............................................
...

...
 1.15Ts
Trong đó
o Ts : Lực kéo sử dụng
-

-

Quy định về tỷ lệ diện tích dây neo trong lỗ khoan như sau:
o Diện thích tiết diện ngang của dây neo thép không được vượt quá 15% diện tích
lỗ khoan đối với các dây gồm nhiều sợi song song và 20% diện tích lỗ khoan với
các dây neo đơn
o Thanh neo được đặt vào ống gen trong lỗ khoan
o Nếu thanh neo nặng quá 200kg, thì phải dùng thiết bị nâng cơ khí. Thanh neo phải
đặt vào ống gen khi vữa trong ống đag ở trạng thái lỏng, chưa ninh kết. Sau đó
tiếp tục phun ép vữa vào ống để cho thanh neo bằng thép (hoặc bó cáp) được liên
kết chặt với bầu neo khiu vữa ximăng đông cứng
Vậy ta chọn neo loại thanh có các đặc trưng sau:
o Vật liệu: Thép không gỉ
o Đường kính danh định: 32  mm 
o Độ bền giới hạn dẻo quy định: T p  990  kN 



o Diện tích tiết diện: 804 mm2

NGUYỄN THÀNH TÀI



20149221

Trang 198

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS.NGUYỄN VĂN HẬU

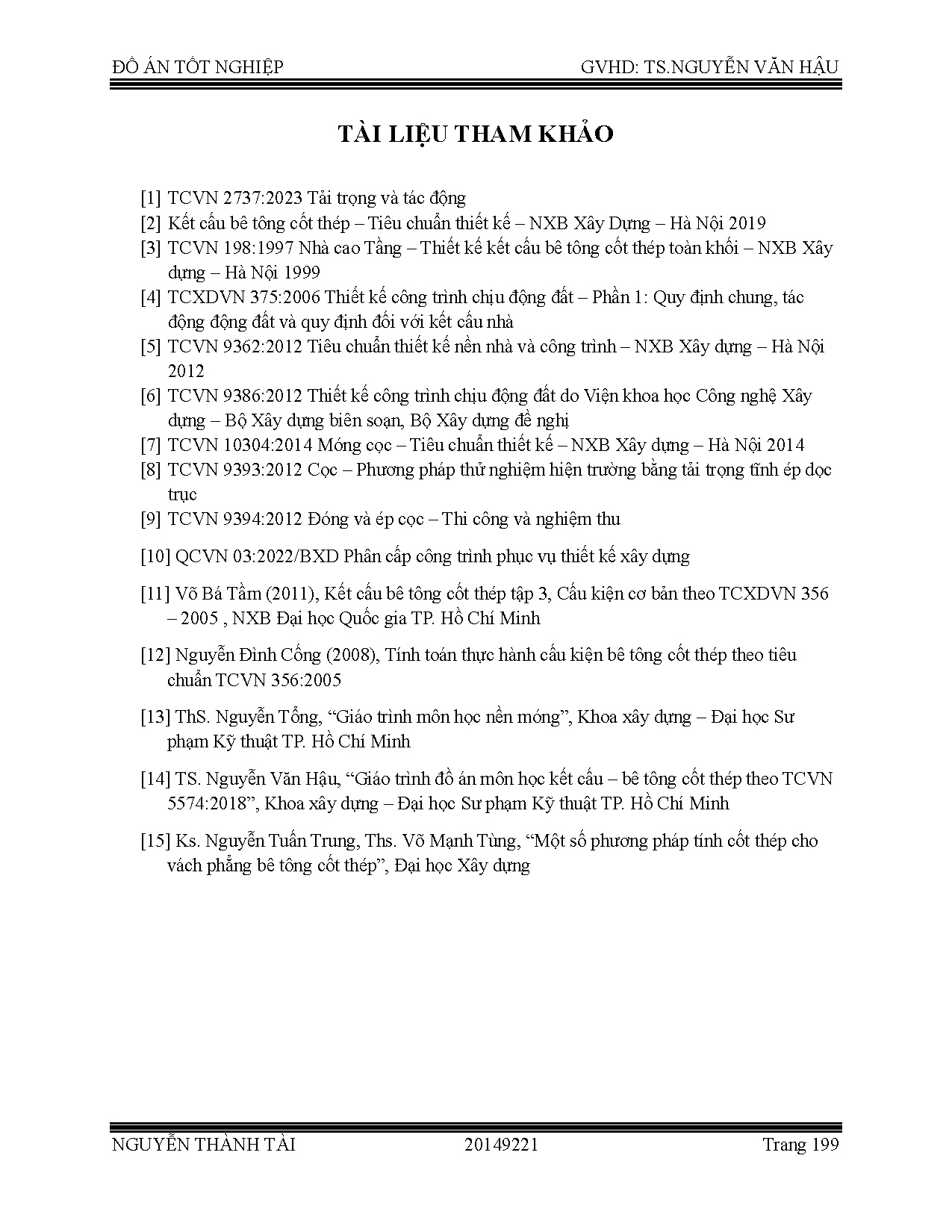

TÀI LIỆU THAM KHẢO
[1] TCVN 2737:2023 Tải trọng và tác động
[2] Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế – NXB Xây Dựng – Hà Nội 2019
[3] TCVN 198:1997 Nhà cao Tầng – Thiết kế kết cấu bê tông cốt thép toàn khối – NXB Xây
dựng – Hà Nội 1999
[4] TCXDVN 375:2006 Thiết kế công trình chịu động đất – Phần 1: Quy định chung, tác
động động đất và quy định đối với kết cấu nhà
[5] TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công trình – NXB Xây dựng – Hà Nội
2012
[6] TCVN 9386:2012 Thiết kế công trình chịu động đất do Viện khoa học Công nghệ Xây
dựng – Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị
[7] TCVN 10304:2014 Móng cọc – Tiêu chuẩn thiết kế – NXB Xây dựng – Hà Nội 2014
[8] TCVN 9393:2012 Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép dọc
trục
[9] TCVN 9394:2012 Đóng và ép cọc – Thi công và nghiệm thu
[10] QCVN 03:2022/BXD Phân cấp công trình phục vụ thiết kế xây dựng
[11] Võ Bá Tầm (2011), Kết cấu bê tông cốt thép tập 3, Cấu kiện cơ bản theo TCXDVN 356
– 2005 , NXB Đại học Quốc gia TP. Hồ Chí Minh
[12] Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo tiêu
chuẩn TCVN 356:2005
[13] ThS. Nguyễn Tổng, “Giáo trình môn học nền móng”, Khoa xây dựng – Đại học Sư
phạm Kỹ thuật TP. Hồ Chí Minh
[14] TS. Nguyễn Văn Hậu, “Giáo trình đồ án môn học kết cấu – bê tông cốt thép theo TCVN
5574:2018”, Khoa xây dựng – Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh
[15] Ks. Nguyễn Tuấn Trung, Ths. Võ Mạnh Tùng, “Một số phương pháp tính cốt thép cho
vách phẳng bê tông cốt thép”, Đại học Xây dựng

NGUYỄN THÀNH TÀI

20149221

Trang 199
