LỜI CÁM ƠN
Lời đầu tiên em xin gửi lời cám ơn đến thầy Nguyễn Tổng sự cám ơn chân thành và sâu sắc
nhất. Em cảm thấy thật may mắn khi được tham gia làm đồ án tốt nghiệp dưới sự hướng dẫn
của thầy. Với sự hướng dẫn nhiệt tình và tận tâm của thầy đã giúp em hiểu và có cái nhìn đúng
đắn, bao quát về công việc thiết kế kết cấu công trình. Ngoài những kiến thức chuyên ngành ra
thầy còn giúp em phát triển được các kỹ năng mềm như cách thức trình bày văn bản, trình bày
bản vẽ giúp cho việc trình bày ý tưởng trở nên rành mạch và dễ hiểu hơn. Với tất cả những điều
thầy chỉ dạy trong quá trình làm đồ án đã giúp em hiểu rõ được khả năng của bản thân và có
được những định hướng cho công việc sau này. Một lần nữa em xin gửi thầy lời cám ơn và chúc
thầy có sức khỏe thật tốt và công việc luôn thăng tiến.
Ngoài ra em xin gửi lời cám ơn đến các bạn trong nhóm đồ án đã cùng nhau hợp tác, thảo luận
trong suốt quá trình làm đồ án.
Lời cuối em xin gửi lời cám ơn chân thành đến các thầy, cô khoa Xây Dựng – Đại học Sư Phạm
Kỹ Thuật TP.HCM, những thầy, cô đã cho em những kiến thức về ngành, truyền đạt, định
hướng và cho em những trải nghiệm tuyệt vời trong suốt 4 năm học qua.

TP. Hồ Chí Minh, ngày 12 tháng 8 năm 2020
Sinh viên thực hiện

Trần Huỳnh Minh

i

LỜI CAM ĐOAN
Đây là luận văn chuyên đề tốt nghiệp của sinh viên. Các số liệu và kết quả của luận văn được
đảm bảo về tính trung thực và chưa từng công bố rộng rãi trong bất kỳ công trình hay luận văn
nào trước đó ở Việt Nam.Tất cả khối lượng công việc được chính sinh viên thực hiện và nghiên
cứu.
Ký tên

Trần Huỳnh Minh

ii

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
MSSV: 16149204

Họ và tên sinh viên: Trần Huỳnh Minh
Khoa: Xây dựng
Ngành: Công nghệ kỹ thuật Công trình xây dựng

Tên đề tài: Chung cư cao cấp Masteri Thảo Điền quận 2
Giáo viên hướng dẫn: Th.S Nguyễn Tổng
Ngày nhận đề tài: 03/03/2020
Ngày nộp bài: 14/08/2020

NỘI DUNG THỰC HIỆN
1. Các số liệu, tài liệu ban đầu (Cung cấp bới GVHD)
 Hồ sơ kiến trúc
 Hồ sơ khảo sát địa chất.
2. Nội du
...

...
9

Ibx
63.8
39.5

Iby
63.0
42.2

Bảng 5.67: Bảng xác định moment tập trung tới hạn của phần tử lõi thang
Lõi 1
Lõi 2

Số lượng
1
1

a(m)
0.05
0.05

ho (m)
2.45
2.45

xmax
2.625
2.325

ymax
4.575
3.9

Tổng:

325

Ibx
483.644
220.545

Iby
184.987
101.085

Mbu,xi (kNm)
336700.8
180111.8
516812.5

Mbu,yi (kNm)
224451.4
138475.8
362927.2

5.7.5.4 Kết luận
Bảng 5.68: Bảng kết quả kiểm tra xuyên thủng móng M6
Combo1
Combo2
Combo3
Combo4
Combo5
Combo6
Combo7
Combo8
Combo9
Combo10
Combo11
Combo12
Combo13

F(kN)
17229.52
15536.19
15240.63
15535.84
15831.4
17060.33
17060.01
16794.32
17326.02
15828.1
16260.04
15317.21
16770.93

Mx(kNm)
My(kNm)
35498.9637 38099.6948
11833.755
93687.0471
99170.6716 38113.4289
39958.363
28803.5582
150962.7895
26770.06
21882.5996 92654.6721
47194.7468 17586.8726
78021.3843 42638.4157
147098.7307 32429.3837
127263.033 301547.7852
184816.8938 233269.5261
308550.6765 122932.2857
366104.5373 54654.0266

Ktra thủng
0.1555482
0.2314971
0.2458366
0.1405999
0.299495
0.2464129
0.130663
0.2264147
0.3076111
0.8241742
0.7701233
0.7253085
0.6727988

5.7.6 Tính toán thép cho đài móng M6
Tính toán cốt thép cho đài móng được thực hiện tương tự như tính thép cho sàn.
Vật liệu bê tông:
Bê tông B35: Rb  19.5( MPa)R bt  1.3(MPa)
Vật liệu cốt thép:
Cốt thép chủ CB400-V: Rs  Rsc  350( MPa), Rsw  280( MPa), Es  200000(MPa)
Hàm lượng cốt thép: min  0.05%    max   R 

Rb
19.5
 0.53 
 2.97%
Rs
350

Hình 5.24: Mặt bằng strip móng M6
326

OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK

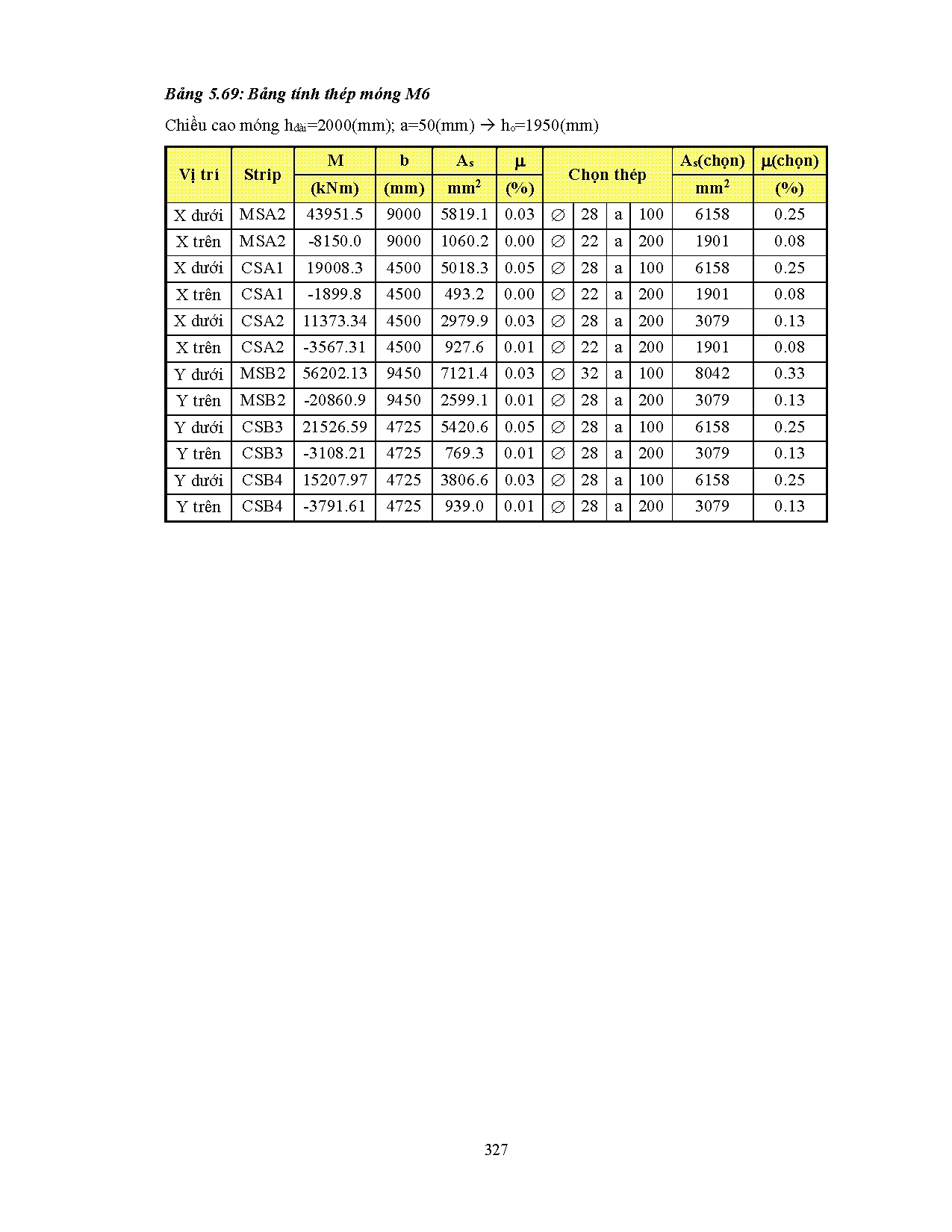

Bảng 5.69: Bảng tính thép móng M6
Chiều cao móng hđài=2000(mm) a=50(mm)  ho=1950(mm)

M

b

As



(kNm)

(mm)

mm2

(%)

X dưới MSA2
X trên MSA2

43951.5

9000

-8150.0

9000

X dưới

CSA1

19008.3

4500

X trên

CSA1

-1899.8

4500

X dưới

CSA2

11373.34

4500

X trên

CSA2

-3567.31

4500

Y dưới MSB2 56202.13
Y trên MSB2 -20860.9

9450
9450

Y dưới

CSB3

21526.59

4725

Y trên

CSB3

-3108.21

4725

Y dưới

CSB4

15207.97

4725

Y trên

CSB4

-3791.61

4725

Vị trí

Strip

Chọn thép

As(chọn) (chọn)
mm2

(%)

5819.1 0.03  28 a 100
1060.2 0.00  22 a 200

6158

0.25

1901

0.08

5018.3 0.05  28 a 100
493.2 0.00  22 a 200

6158

0.25

1901

0.08

2979.9 0.03  28 a 200
927.6 0.01  22 a 200

3079

0.13

1901

0.08

7121.4 0.03  32 a 100
2599.1 0.01  28 a 200

8042

0.33

3079

0.13

5420.6 0.05  28 a 100
769.3 0.01  28 a 200

6158

0.25

3079

0.13

3806.6 0.03  28 a 100
939.0 0.01  28 a 200

6158

0.25

3079

0.13

327
