TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP ĐẠI HỌC

ĐỀ TÀI:
THIẾT KẾ
CHUNG CƯ CAO CẤP LALA LAND

SVTH : NGUYỄN NGỌC QUANG VINH
MSSV : 14149310
Khoá : 2014-2018
Ngành : CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
GVHD : LÊ ANH THẮNG

Tp. Hồ Chí Minh, tháng 1 năm 2019

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***-Tp. HCM, ngày

tháng

năm 201

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Sinh viên
: NGUYỄN NGỌC QUANG VINH
MSSV: 14149310
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng Lớp: 14149CL2
Giảng viên hướng dẫn: LÊ ANH THẮNG
ĐT:
Ngày nhận đề tài:
Ngày nộp đề tài:
1. Tên đề tài: THIẾT KẾ CHUNG CƯ CAO CẤP LALA LAND
2. Các số liệu, tài liệu ban đầu:
 Hồ sơ kiến trúc: bao gồm các bản vẽ kiến trúc của công trình
 Hồ sơ khảo sát địa chất.
3. Nội dung thực hiện đề tài:
3.1. Kiến trúc
 Thể hiện lại các bản vẽ kiến trúc có sự điều chỉnh về kích thước nhịp và
chiều cao tầng.
3.2. Kết cấu
 Tính toán, thiết kế sàn tầng điển hình theo phương án: Sàn sườn toàn khối
 Tính toán, thiết kế cầu thang bộ và bể nước mái
 Mô hình, tính toán, thiết kế khung trục 2 và khung trục B
3.3. Nền móng
 Tổng hợp số liệu địa chất
 Thiết kế 01 phương án móng khả thi
4. Thuyết minh và bản vẽ
 01 Thuyết minh và 01 Phụ lục
 Bản vẽ A1 (01 Kiến trúc, 08 Kết cấu, 02 Nền móng)
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

ii

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc
*******
BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: NGUYỄN NGỌC QUANG VINH ........... MSSV: 14149310
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: CHUNG CƯ CAO CẤP LALA LAND - Q7
Họ và tên Giáo viên hướng dẫn: LÊ ANH THẮNG
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
..................................................................................................................................
2. Ưu điểm:
..................................................................................................................................
...................................................................
...

...
thủng
Lực xuyên thủng:
Pxt  2P1  2P2  2  530.54  2  528.5  2118.08 kN
-

Chiều cao làm việc của đài móng:
ho  hd  a  1500 100  1400  mm

-

Góc xuyên thủng:

h o 1400

 1.244    51o12
c2 1125
Diện tích chống xuyên thủng:
h 
h 
 2c  2bc
 2c  2h c
Scx  2   1
 0   2 2
 0 
2
sin  
2
sin  


2h 0

 c1  bc  c2  h c 
sin 
2  1.4

 1.125  0.75  1  1
sin(51o12 )
tan  

-

 13.92(m 2 )

Lực chống xuyên thủng:
Pcx   Scx  R bt  0.9  13.92 1200  0.9  15033.6  kN

-

Pcx   Pxt  thỏa điều kiện xuyên thủng

110

5.6.7. Tính toán thiết kế đài móng

Hình 5.10: Moment theo phương x trong đài

Hình 5.11: Moment theo phương y trong đài

111

Tính thép đài theo phương x
-

Giá trị moment dương lớn nhất trong đài Mmax  1822.054  kNm

-

Chiều cao đài h = 1.5m, ho  1500  150  1350  mm

m 

M
1822.054

 0.065
2
 b R b bh o 0.9 17 1000 11.352

  1  1  2m  1  1  2  0.065  0.067
As 

 b R b bh o 0.067  0.9 17 11.35

 3.79 103  m2   37.9  cm2 
Rs
365

Chọn Ø25a120 có As chọn = 39.26 (cm2)
-

Giá trị moment âm nhỏ nhất trong đài Mmin  188.36  kNm

-

Chiều cao đài h = 1.5m, ho  1500  60  1440  mm

m 

M
188.36

 0.0059
2
 b R b bh o 0.9 17 1000 11.442

  1  1  2m  1  1  2  0.0059  0.00592
As 

 b R b bh o 0.00592  0.9 17 11.44

 0.36 103  m2   3.6  cm2 
Rs
365

Chọn Ø14a200 có As chọn = 9.32 (cm2)
Tính thép đài theo phương y
-

Giá trị moment dương lớn nhất trong đài Mmax  1829.4  kNm

-

Chiều cao đài h = 1.5m, ho  1500  150  1350  mm

m 

M
1829.4

 0.065
2
 b R b bh o 0.9 17 1000 11.352

  1  1  2m  1  1  2  0.065  0.067
 b R b bh o 0.067  0.9 17 11.35

 3.79 103  m2   37.9  cm2 
Rs
365
Chọn Ø25a120 có As chọn = 39.26 (cm2)
Giá trị moment âm nhỏ nhất trong đài Mmin  189.5 kNm
As 

-

Chiều cao đài h = 1.5m, ho  1500  60  1440  mm

112

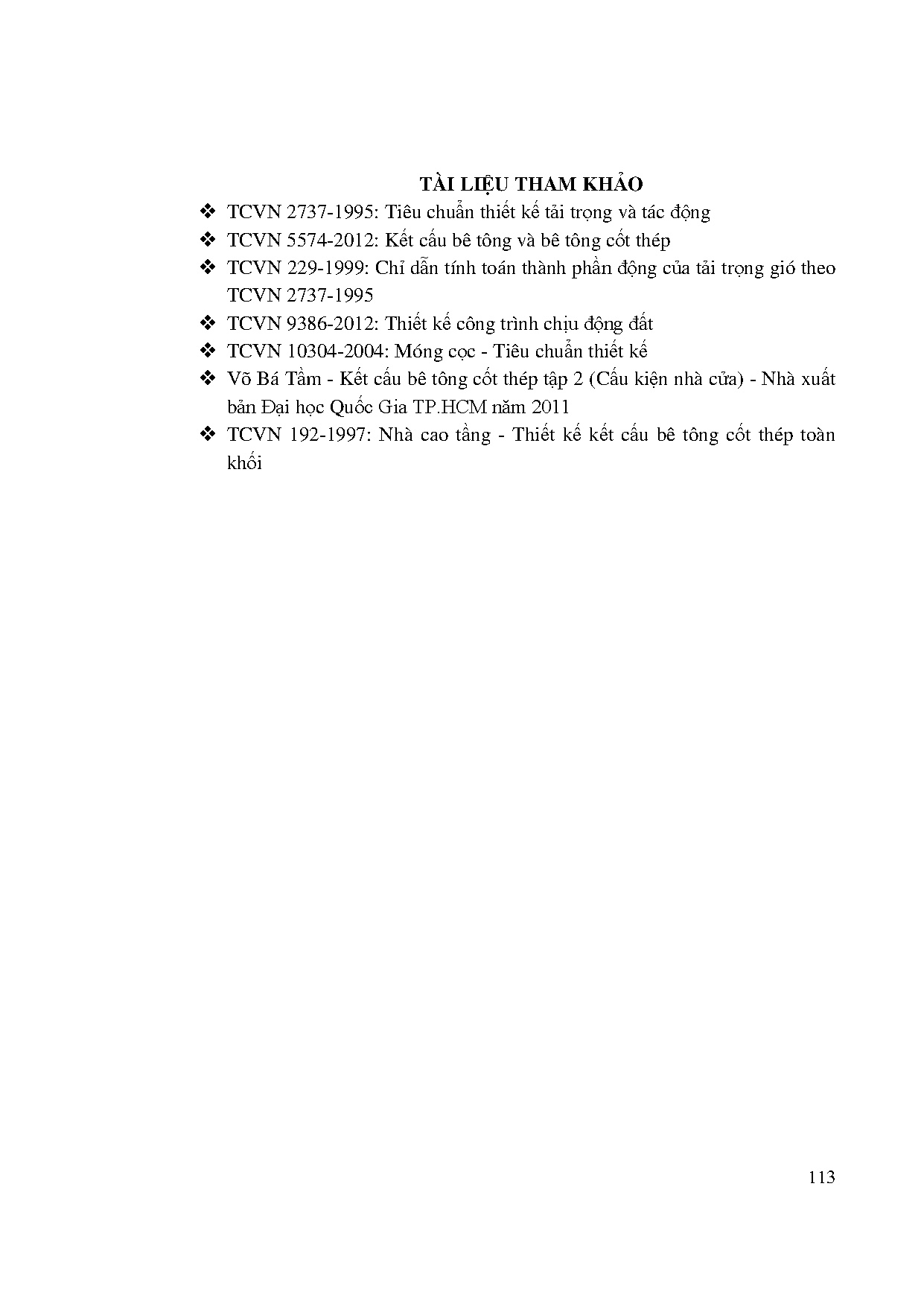

TÀI LIỆU THAM KHẢO
 TCVN 2737-1995: Tiêu chuẩn thiết kế tải trọng và tác động
 TCVN 5574-2012: Kết cấu bê tông và bê tông cốt thép
 TCVN 229-1999: Chỉ dẫn tính toán thành phần động của tải trọng gió theo
TCVN 2737-1995
 TCVN 9386-2012: Thiết kế công trình chịu động đất
 TCVN 10304-2004: Móng cọc - Tiêu chuẩn thiết kế
 Võ Bá Tầm - Kết cấu bê tông cốt thép tập 2 (Cấu kiện nhà cửa) - Nhà xuất
bản Đại học Quốc Gia TP.HCM năm 2011
 TCVN 192-1997: Nhà cao tầng - Thiết kế kết cấu bê tông cốt thép toàn
khối

113
