BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ CĂN HỘ DỊCH VỤ
(DALAT CENTER)

GVHD:

Th.S NGUYỄN TỔNG

SVTH:

VÕ MINH THANH DUY

MSSV:

19149037

KHÓA:

2019

i

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ CĂN HỘ DỊCH VỤ
(DALAT CENTER)

GVHD:

Th.S NGUYỄN TỔNG

SVTH:

VÕ MINH THANH DUY

MSSV:

19149037

KHÓA:

2019

Thành phố Hồ Chí Minh, tháng 7 năm 2023
ii

LỜI CẢM ƠN
Để hoàn thành được khối lượng dự án này. Bản thân em không thể thiếu một người
hướng dẫn tận tâm. Em muốn gửi lời cảm ơn chân thành nhất đến thầy Nguyển Tổng. Chính
thầy là người đã định hướng, chỉ dẫn rất tận tình những kiến thức mà em còn thiếu. Ngoài ra,
thầy còn định hướng nghề nghiệp, giới thiệu thêm cơ hội việc làm cho em sau tốt nghiệp.
Ngoài sự trợ giúp chuyên môn, em muốn gửi lời cảm ơn đến gia đình, bạn bè đã luôn là
hậu phương vững chắc để em tập trung vào công việc học tập.
Cuối cùng là lời cảm ơn đến quý thầy, cô thuộc khoa Xây Dựng trường ĐH Sư Phạm
Kỹ Thuật TP.HCM đã ân cần, tận tuỵ truyền đạt cho em những kiến thức chuyên ngành và kỹ
năng xã hội.
TP. Hồ Chí Minh, ngày 08 tháng 07 năm 2022
Sinh viên thực hiện
(Ký và ghi rõ họ tên)

VÕ MINH THANH DUY

iii

LỜI CAM ĐOAN
Sinh viên xin cam đoan khóa luận tốt nghiệp này là hoàn toàn do sinh viên tự thực hiện.
Tất cả khối lượng và số liệu chưa từng được công bố rộng rãi ở Việt Nam. Bên cạnh đó, công
trình này vừa mới hoàn công vào tháng 7 năm 2023. Điều này sẽ là minh chứng rõ nét về các
lời cam đoan vì tất cả các tài liệu liên quan đến công trình chưa được thông tin đại trà.

TP. Hồ Chí Minh, ngày 08 tháng 07 năm 2023
Sinh viên thực hiện
(Ký và ghi rõ họ tên)

VÕ MINH THANH DUY

iv

MỤC LỤC
CHƯƠNG 1.
1.1

TỔNG QUAN KIẾN TRÚC CÔNG TRÌNH ................................................... 0

GIỚI THIỆU CÔNG TRÌNH ...................................................................................... 0

1.1.1

Tên dự án .............................................................................................................. 0

1.1.2

Quy mô dự án ....................................................................................................... 0

1.1.3

Tiện ích dự án ....................................................................................................... 1

1.1.4

Hệ thống giao thông ..................................................................................
...

...
đường
kính cọc = 1000mm

Bê tông

m3

3411.17

0.079

0.9

243

STT

3

124

Hình 9. 1. Mặt bằng bố trí xe đào và đường đi

125

9.2.4

Loại máy đào:

Hình 9. 2. Kích cỡ cần cẩu SANY SCC250TB

Bảng 9. 6. Thông số máy đào, cần cẩu SANY SCC250TB

Length (L)

13.85

m

Width (W)

2.99

m

Height (H)

3.18

m

Weight (T)

41

T

Max. lifting moment

110

T.m

Max. boom length

42.5

M

Max. fixed jib combination

50.5

m

9.2.5

Kết luận

Theo định mức hao phí của máy móc được tính ở bảng trên 296 (ca máy). Dựa vào các thông
số kích thước của máy đào và diện tích của mặt bằng công trường thi công, thì:
→Số lượng máy khoan cần cho công tác đào đất là 4 máy.

126

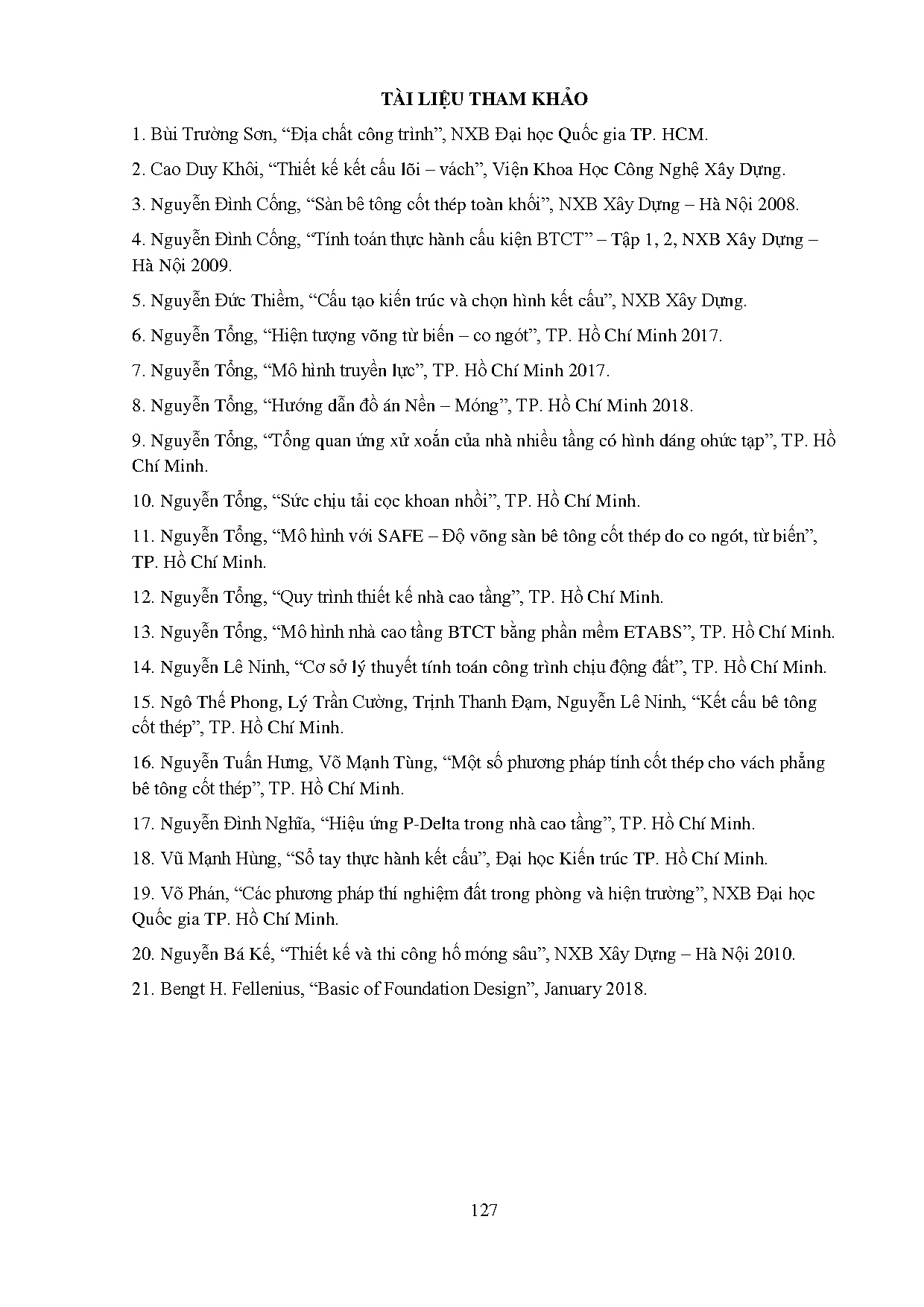

TÀI LIỆU THAM KHẢO
1. Bùi Trường Sơn, “Địa chất công trình”, NXB Đại học Quốc gia TP. HCM.
2. Cao Duy Khôi, “Thiết kế kết cấu lõi – vách”, Viện Khoa Học Công Nghệ Xây Dựng.
3. Nguyễn Đình Cống, “Sàn bê tông cốt thép toàn khối”, NXB Xây Dựng – Hà Nội 2008.
4. Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT” – Tập 1, 2, NXB Xây Dựng –
Hà Nội 2009.
5. Nguyễn Đức Thiềm, “Cấu tạo kiến trúc và chọn hình kết cấu”, NXB Xây Dựng.
6. Nguyễn Tổng, “Hiện tượng võng từ biến – co ngót”, TP. Hồ Chí Minh 2017.
7. Nguyễn Tổng, “Mô hình truyền lực”, TP. Hồ Chí Minh 2017.
8. Nguyễn Tổng, “Hướng dẫn đồ án Nền – Móng”, TP. Hồ Chí Minh 2018.
9. Nguyễn Tổng, “Tổng quan ứng xử xoắn của nhà nhiều tầng có hình dáng ohức tạp”, TP. Hồ
Chí Minh.
10. Nguyễn Tổng, “Sức chịu tải cọc khoan nhồi”, TP. Hồ Chí Minh.
11. Nguyễn Tổng, “Mô hình với SAFE – Độ võng sàn bê tông cốt thép do co ngót, từ biến”,
TP. Hồ Chí Minh.
12. Nguyễn Tổng, “Quy trình thiết kế nhà cao tầng”, TP. Hồ Chí Minh.
13. Nguyễn Tổng, “Mô hình nhà cao tầng BTCT bằng phần mềm ETABS”, TP. Hồ Chí Minh.
14. Nguyễn Lê Ninh, “Cơ sở lý thuyết tính toán công trình chịu động đất”, TP. Hồ Chí Minh.
15. Ngô Thế Phong, Lý Trần Cường, Trịnh Thanh Đạm, Nguyễn Lê Ninh, “Kết cấu bê tông
cốt thép”, TP. Hồ Chí Minh.
16. Nguyễn Tuấn Hưng, Võ Mạnh Tùng, “Một số phương pháp tính cốt thép cho vách phẳng
bê tông cốt thép”, TP. Hồ Chí Minh.
17. Nguyễn Đình Nghĩa, “Hiệu ứng P-Delta trong nhà cao tầng”, TP. Hồ Chí Minh.
18. Vũ Mạnh Hùng, “Sổ tay thực hành kết cấu”, Đại học Kiến trúc TP. Hồ Chí Minh.
19. Võ Phán, “Các phương pháp thí nghiệm đất trong phòng và hiện trường”, NXB Đại học
Quốc gia TP. Hồ Chí Minh.
20. Nguyễn Bá Kế, “Thiết kế và thi công hố móng sâu”, NXB Xây Dựng – Hà Nội 2010.
21. Bengt H. Fellenius, “Basic of Foundation Design”, January 2018.

127
