TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ AVIEW 2

GVHD: TS. NGUYỄN SỸ HÙNG
SVTH: NGUYỄN KHÁNH TRUNG

Tp. Hồ Chí Minh, tháng 06/2017

LỜI CẢM ƠN
Đối với mỗi sinh viên ngành Xây dựng, luận văn tốt nghiệp chính là công việc kết
thúc quá trình học tập ở trường đại học, đồng thời mở ra trước mắt mỗi người một hướng
đi mới vào cuộc sống thực tế trong tương lai. Thông qua quá trình làm luận văn đã tạo điều
kiện để em tổng hợp, hệ thống lại những kiến thức đã được học, đồng thời thu thập bổ sung
thêm những kiến thức mới mà mình còn thiếu sót, rèn luyện khả năng tính toán và giải quyết
các vấn đề có thể phát sinh trong thực tế, đồ án tốt nghiệp như công trình đầu tiên mà sinh
viên tự tay thiết kế dưới sự hướng dẫn của Thầy hướng dẫn để chuẩn bị tốt cho công việc
khó khăn ở nơi làm việc tránh sự bỡ ngỡ với công việc phải tự mình hoàn thành.
Trong suốt khoảng thời gian thực hiện luận văn của mình, em đã nhận được rất nhiều
sự chỉ dẫn, giúp đỡ tận tình của Thầy hướng dẫn cùng với quý Thầy Cô. Em xin gửi lời cảm
ơn chân thành, sâu sắc nhất của mình đến quý thầy cô. Những kiến thức và kinh nghiệm mà
các thầy cô đã truyền đạt cho em là nền tảng, chìa khóa để em có thể hoàn thành luận văn
tốt nghiệp này.
Mặc dù đã cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn chế, do đó
luận văn tốt nghiệp của em khó tránh khỏi những thiếu sót, kính mong nhận được sự chỉ
dẫn của quý Thầy Cô để em cũng cố, hoàn hiện kiến thức của mình hơn.
Cuối cùng, em xin chúc quý Thầy Cô thành luôn dồi dào sức khỏe để có thể tiếp tục
sự nghiệp truyền đạt kiến thức cho thế hệ sau.
Em xin chân thành cám ơn.
TP.HCM, ngày 20 tháng 06 năm 2017
Sinh viên thực hiện

NGUYỄN KHÁNH TRUNG

1

CAPSTONE PROJECT’S TASK
Name’s student : NGUYEN KHANH TRUNG
Student ID
: 11149156
Sector
Advisor

: Construction Engineering Technology
: Msc. NGUYEN SY HUNG

Start date
: 12/02/2017
1. Project’s Name:

Finish date: 20/06/2017

Input

Architectural Profile (provided by Advitor)
Soil Profile (provided by Advitor)
3. The contents of capstone project:
Architecture
Illustrate architectural drafts again (0%)
Structure
Modeling, anlysis and design typical floor
Calculate, design staircase
Modeling, calculation, design of frame 4 and frame D
Foundation: Bored piles
Excavation
4. Product
01 Thesis and 01 Appendix
21 drawing A1 (5 Architecture, 16 Structures)
Ho Chi Minh, June 20th, 2017
HEAD OF FACULTY
ADVITOR

2

MỤC LỤC
LỜI CẢM ƠN ................
...

...
m  As 

R b bh 0
Rs

92

Bảng 6.15 – Kết quả tính thép móng M3
M

Vị trí
Phương X

Phương Y



h0

As_yc



(cm2/m)

Bố trí cốt thép

As_tk
(cm2/m)

(kN.m)

(m)

Lớp dưới

1198.87

1.28

0.050

25.93

20a120

26.18

Lớp trên

-1061.98 1.455

0.036

20.81

20a150

20.95

Lớp dưới

2541.06

1.28

0.107

57.46

32a140

57.44

Lớp trên

-688.58

1.455

0.022

12.72

20a200

15.71

Do đơn giản cho việc tính toán và an toàn sinh viên đã sử dụng chiều cao phần hố pít
để tính toán thép và bố trí cho toàn bộ đài móng lõi thang M3. Nên cần phải kiểm tra
hàm lượng thép của phần không có hố pít:


As
b  h0

 min  0.05%     max  R 

Rb
17
 0.540 
 2.51%
Rs
365

Bảng 6.16 – Kiểm tra kết quả tính thép phần không có hố pít
As_tk

b

h0

chọn

(cm2/m)

(cm)

(cm)

(%)

Lớp dưới

13.73

100

228

0.06

Thỏa

Lớp trên

39.88

100

245

0.16

Thỏa

Lớp dưới

57.46

100

228

0.25

Thỏa

Lớp trên

12.72

100

245

0.051

Thỏa

Vị trí
Phương X
Phương Y

Ghi chú

93

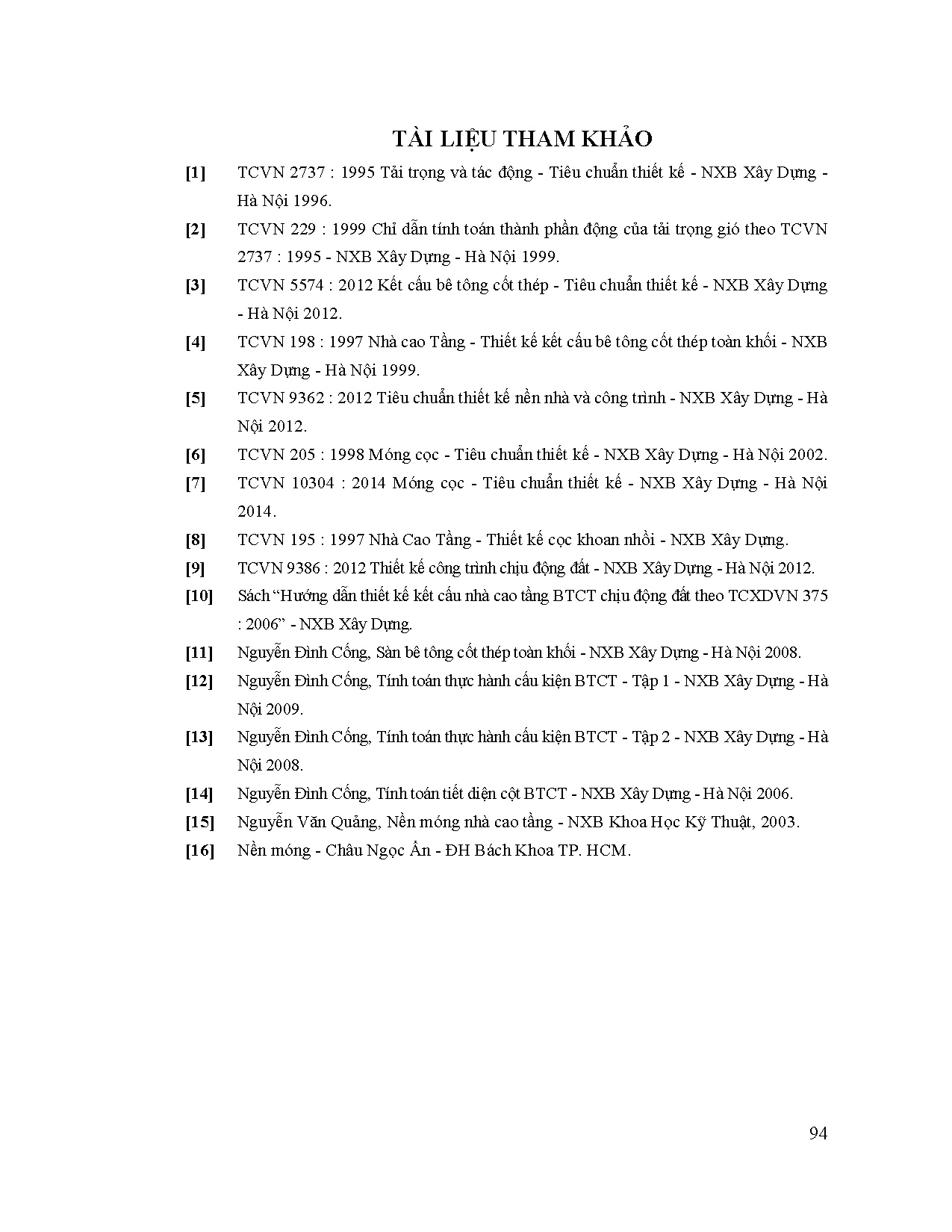

TÀI LIỆU THAM KHẢO
[1]

TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 1996.

[2]

TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.

[3]

TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng
- Hà Nội 2012.

[4]

TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB
Xây Dựng - Hà Nội 1999.

[5]

TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà
Nội 2012.

[6]

TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.

[7]

TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2014.

[8]

TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.

[9]

TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.

[10]

Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375
: 2006” - NXB Xây Dựng.

[11]

Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.

[12]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.

[13]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà
Nội 2008.

[14]

Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội 2006.

[15]

Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.

[16]

Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

94
