BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA XÂY DỰNG


ĐỒ ÁN TỐT NGHIỆP
CHUNG CƯ AN PHÚ
Sinh viên thực hiện: Cao Kiến Kỳ
MSSV: 21149486
Giảng viên hướng dẫn: PGS.TS. Trần Tuấn Kiệt

TP. Hồ Chí Minh, ngày 09 tháng 06 năm 2025

LỜI CẢM ƠN
Đồ án tốt nghiệp có thể nói là bản tổng kết quan trọng nhất của cuộc đời sinh viên, mục đích
giúp sinh viên hệ thống hóa những kiến thức đã học trên giảng đường.
Thông qua chương trình này, các bạn sinh viên hy vọng có thể giới thiệu những thành tích và
nỗ lực của mình trong quá trình học đại học, đồng thời mở ra những định hướng nghề nghiệp
trong tương lai cho mỗi sinh viên.
Trong thời gian làm đồ án tốt nghiệp, em đã nhận được nhiều sự giúp đỡ, đóng góp ý kiến và
chỉ bảo nhiệt tình của thầy cô, gia đình và bạn bè.
Em xin gửi lời cảm ơn chân thành đến thầy Trần Tuấn Kiệt giảng viên khoa xây dựng- trường
Đại Học SPKT TPHCM người đã tận tình hướng dẫn, chỉ bảo em trong suốt quá trình làm khoá
luận.
Em cũng xin chân thành cảm ơn các thầy cô giáo trong trường Đại Học SPKT TP.HCM nói
chung, các thầy cô trong khoa xây dựng nói riêng đã dạy dỗ cho em kiến thức về các môn đại
cương cũng như các môn chuyên ngành, giúp em có được cơ sở lý thuyết vững vàng và tạo điều
kiện giúp đỡ em trong suốt quá trình học tập.
Cuối cùng, em xin chân thành cảm ơn gia đình và bạn bè, đã luôn tạo điều kiện, quan tâm,
giúp đỡ, động viên em trong suốt quá trình học tập và hoàn thành khoá luận tốt nghiệp.
Em xin chân thành cảm ơn !
Sinh viên thực hiện

Cao Kiến Kỳ

CAPSTONE PROJECT’S TASK
Name’s student
: Cao Kiến Kỳ
Student ID
: 21149486
Faculty
: Civil Engineering
Professtion
: Civil Engineering Technology
Project’s name :
: An Phú Apartment
Advisor
: Assoc. Prof. Trần Tuấn Kiệt
Start date
: 13/02/2025
Finish date
: 09/06/2025
1) Input
o Architectural ducoments
o Soil Profile
2) The contents of capstone project:
2.1 Architecture
o Edit and complete archtechtural drawing with the suggestion of instructor.
2.2 Structure
o Modeling, anlysis and design typical floor.
o Calculate, design staircase.
o Modeling, calculation wall…
o Foundation: Bored pile.
2.3 Construction
o Caltulating formwork for column, beam, slab typical.
3) Report and drawing
o Thesis and 01 Appendix.
o 31 drawing A1 (05 Architectures, 25 Structururals, 01 Construction)

TRƯỜNG ĐẠI HỌC SƯ PHẠM
KỸ THUẬT TP.HCM

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

KHOA XÂY DỰNG

BẢNG NHẬN XÉT CỦA GIẢNG VIÊ
...

...

(Tường chắn là cấu kiện có bề mặt bị che khuất )
128 EI
250

0.05  0.053 (0.05  2  0.0018)  (0.05  2  0.0018)3

 1.346 107  m4 
12
12

l  3

128  EI 3 128  210 106 1.346 107

 1.207  m   2 
250  qtc
250  8.225

Từ (1) và (2) = chọn l = 90 cm
Vậy sườn đứng thép hộp tiết diện 50x50x1.8 mm, với khoảng cách các sườn ngang là 90 cm.
8.6.3. Tính toán sườn ngang
- Chọn sườn ngang là thép hộp kích thước 2-50x50x1.8(mm) với khoảng cách giữa các sườn là 90
cm
- Coi ty giằng như các gối tựa, sườn ngang làm việc như 1 dầm liên tục
- Chọn khoảng cách giữa các ty ren là 70 cm

Hình 8.25. Sơ đồ tính sườn ngang tường chắn
164

Tải trọng tác dụng lên sườn ngang:
Ptc  23.5  0.35  0.9  7.4025  kN/m

Ptt  30.55  0.35  0.9  9.62325  kN/m 

Kiểm tra bền:
- Moment tính toán lớn nhất:
M max  Ptt  0.175  9.62325  0.175  1.684  kNm

- Momet kháng uốn tiết diện sườn
 0.05  0.052 (0.05  2  0.0018)  (0.05  2  0.0018) 2 
6
3
W  2 

  8.368 10  m 
6
6



- Điều kiện chịu lực của tiết diện sườn:

s 

M max 1.684 103

 201 MPa    s   210  MPa 
W
8.368 106

= Thỏa điều kiện chịu lực
Kiểm tra độ võng:
- Đối với cốp pha của bề mặt bị che khuất: f max   f  

l
250

 0.05  0.053 (0.05  2  0.0018)  (0.053  2  0.0018)3 
I  2 

 2.692 107  m4 

12
12



 f max 

[f]

1 Ptcl 3
1 7.4025  0.73 103

 0.935  mm 
48 EI
48  210 106  2.692 107

l
700

 2.8  mm   f max  0.935  mm 
250 250

= Thỏa điều kiện độ võng.
Vậy chọn thanh sườn đứng thép hộp tiết diện 50x50x1.8 (mm), với khoảng cách các ty ren là 70
cm.
8.6.4. Kiểm tra ty ren
- Ty ren được chọn có đường kính 12mm, có A  1.13(cm2 )
- Lực dọc ty ren: N  Ptt  9.62(kN )
165

Kiểm tra bền:

s 


N
 [ ch ]
A

9.62
 8.5(kN / cm 2 )  21(kN / cm 2 )
1.13

Hình 8.26. Cốp pha tường chắn

166

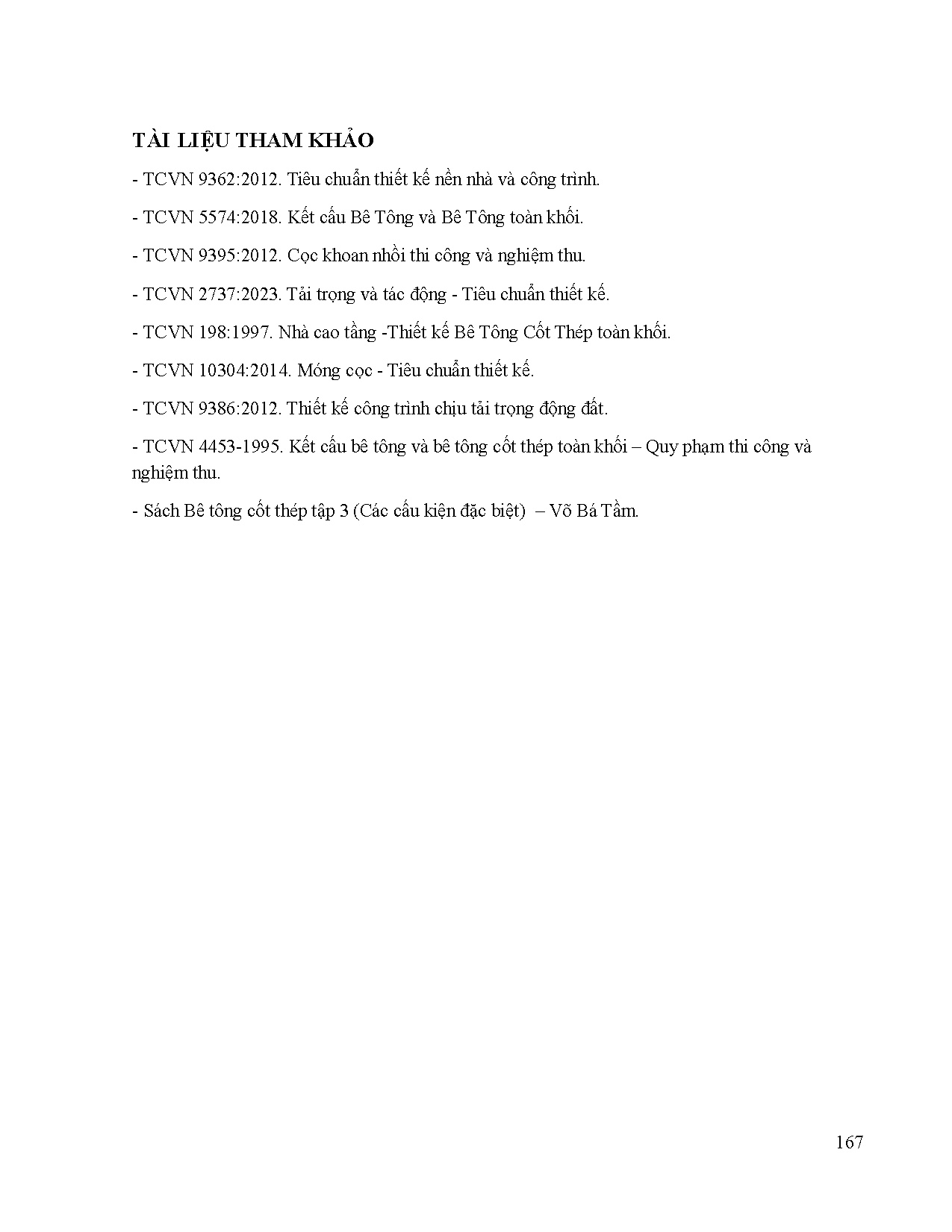

TÀI LIỆU THAM KHẢO
- TCVN 9362:2012. Tiêu chuẩn thiết kế nền nhà và công trình.
- TCVN 5574:2018. Kết cấu Bê Tông và Bê Tông toàn khối.
- TCVN 9395:2012. Cọc khoan nhồi thi công và nghiệm thu.
- TCVN 2737:2023. Tải trọng và tác động - Tiêu chuẩn thiết kế.
- TCVN 198:1997. Nhà cao tầng -Thiết kế Bê Tông Cốt Thép toàn khối.
- TCVN 10304:2014. Móng cọc - Tiêu chuẩn thiết kế.
- TCVN 9386:2012. Thiết kế công trình chịu tải trọng động đất.
- TCVN 4453-1995. Kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công và
nghiệm thu.
- Sách Bê tông cốt thép tập 3 (Các cấu kiện đặc biệt) – Võ Bá Tầm.
