TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG
--

ĐỒ ÁN TỐT NGHIỆP
THUYẾT MINH
Đề tài:

CHUNG CƯ AN BÌNH CITY

GVHD: TS. Ngô Việt Dũng
SVTH: Nguyễn Khánh Duy
MSSV: 20149285
Lớp: 201492B
Ngành: CNKT công trình xây dựng

TP.Hồ Chí Minh, tháng 06 năm 2025

ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN KHÁNH DUY
MSSV: 20149285
Ngành:
CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài:
CHUNG CƯ AN BÌNH CITY
Họ và tên GVHD: TS. NGÔ VIỆT DŨNG
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
2. Ưu điểm:
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
3. Khuyết điểm:
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.........
...

...
của sườn dưới

SVTH: NGUYỄN KHÁNH DUY

Trang 139

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGÔ VIỆT DŨNG

7.6.3. Tính toán thanh chống
Chọn thanh chống là thanh thép ống Ø49  mm  dày 2.4  mm  khoảng cách L  0.6  m  .

Hình 7. 23 Sơ đồ tính thanh chống
Ta có:

 N      F  2.1105  3.51104  73.71 kN 
Trong đó:



5
2
+ Ứng xuất cho phép:    2.1 10 kN / m



+ Tiết diện thanh chống:

 0.0492  0.049  2  0.0024 2 
F   

  3.51104  m 2 
 4

4


- Chiếu theo phương ngang:
N  5.1 kN    N   73.71 kN 

- Vậy thanh chống thỏa mãn điều kiện bền.
- Kết luận: sinh viên sử đụng kết quả tính toán trên để bố trí cốp pha cho các dầm còn lại
của các tầng.

SVTH: NGUYỄN KHÁNH DUY

Trang 140

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGÔ VIỆT DŨNG

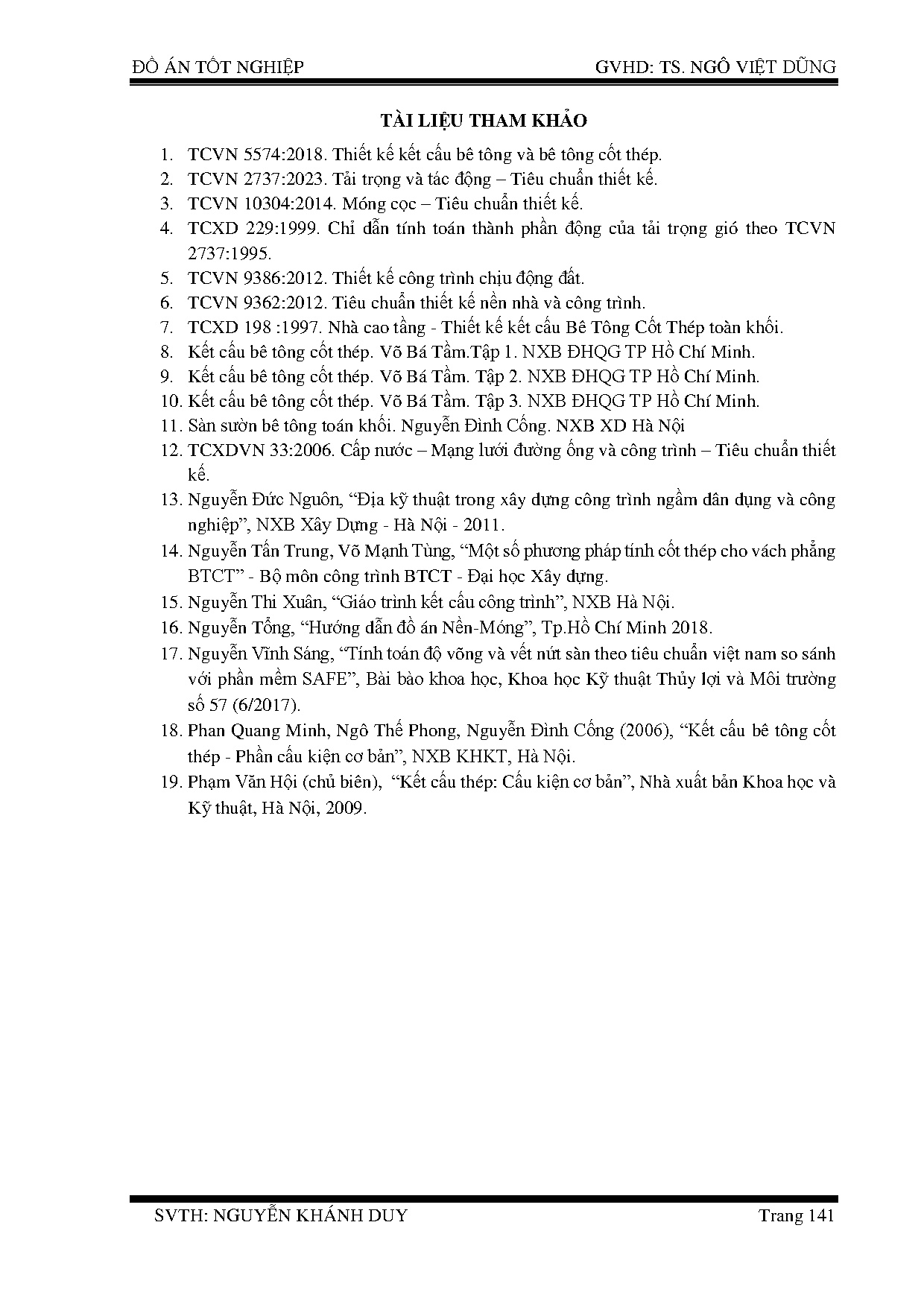

TÀI LIỆU THAM KHẢO

1.
2.
3.
4.

TCVN 5574:2018. Thiết kế kết cấu bê tông và bê tông cốt thép.
TCVN 2737:2023. Tải trọng và tác động – Tiêu chuẩn thiết kế.
TCVN 10304:2014. Móng cọc – Tiêu chuẩn thiết kế.
TCXD 229:1999. Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737:1995.
5. TCVN 9386:2012. Thiết kế công trình chịu động đất.
6. TCVN 9362:2012. Tiêu chuẩn thiết kế nền nhà và công trình.
7. TCXD 198 :1997. Nhà cao tầng - Thiết kế kết cấu Bê Tông Cốt Thép toàn khối.
8. Kết cấu bê tông cốt thép. Võ Bá Tầm.Tập 1. NXB ĐHQG TP Hồ Chí Minh.
9. Kết cấu bê tông cốt thép. Võ Bá Tầm. Tập 2. NXB ĐHQG TP Hồ Chí Minh.
10. Kết cấu bê tông cốt thép. Võ Bá Tầm. Tập 3. NXB ĐHQG TP Hồ Chí Minh.
11. Sàn sườn bê tông toán khối. Nguyễn Đình Cống. NXB XD Hà Nội
12. TCXDVN 33:2006. Cấp nước – Mạng lưới đường ống và công trình – Tiêu chuẩn thiết
kế.
13. Nguyễn Đức Nguôn, “Địa kỹ thuật trong xây dựng công trình ngầm dân dụng và công
nghiệp”, NXB Xây Dựng - Hà Nội - 2011.
14. Nguyễn Tấn Trung, Võ Mạnh Tùng, “Một số phương pháp tính cốt thép cho vách phẳng
BTCT” - Bộ môn công trình BTCT - Đại học Xây dựng.
15. Nguyễn Thi Xuân, “Giáo trình kết cấu công trình”, NXB Hà Nội.
16. Nguyễn Tổng, “Hướng dẫn đồ án Nền-Móng”, Tp.Hồ Chí Minh 2018.
17. Nguyễn Vĩnh Sáng, “Tính toán độ võng và vết nứt sàn theo tiêu chuẩn việt nam so sánh
với phần mềm SAFE”, Bài bào khoa học, Khoa học Kỹ thuật Thủy lợi và Môi trường
số 57 (6/2017).
18. Phan Quang Minh, Ngô Thế Phong, Nguyễn Đình Cống (2006), “Kết cấu bê tông cốt
thép - Phần cấu kiện cơ bản”, NXB KHKT, Hà Nội.
19. Phạm Văn Hội (chủ biên), “Kết cấu thép: Cấu kiện cơ bản”, Nhà xuất bản Khoa học và
Kỹ thuật, Hà Nội, 2009.

SVTH: NGUYỄN KHÁNH DUY

Trang 141
