BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG
`

ĐỒ ÁN TỐT NGHIỆP

CENTRAL GARDEN APARTMENT

GVHD: PGS. TS CHÂU ĐÌNH THÀNH
SVTT:
Trần Minh Quân
MSSV:
21149507
Tp. Hồ Chí Minh, ngày 23 tháng 12 năm 2024

ĐỒ ÁN TỐT NGHIỆP

SVTH: TRẦN MINH QUÂN-21149507

GVHD: PGS. TS. CHÂU ĐÌNH THÀNH

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS. TS. CHÂU ĐÌNH THÀNH

MỤC LỤC
CHƯƠNG 1 .TỔNG QUAN VỀ KIẾN TRÚC CÔNG TRÌNH.................................. 1
1.1.Giới thiệu về công trình. ......................................................................................... 1
1.1.1.Tổng quan về công trình. ................................................................................. 1
1.1.2.Mục đích, công năng sử dụng của công trình. ................................................. 1
1.1.3.Vị trí và đặc điểm công trình............................................................................ 2
1.1.4. Quy mô công trình. ......................................................................................... 2
1.2. Giải pháp kiến trúc và kỹ thuật. ............................................................................. 3
1.2.1.Giải pháp mặt bằng. ......................................................................................... 3
1.2.2.Giải pháp giao thông cho công trình. ............................................................... 3
1.2.3.Hệ thống điện. .................................................................................................. 3
1.2.4.Hệ thống cấp nước. .......................................................................................... 3
1.2.5.Hệ thống thoát nước. ........................................................................................ 3
1.2.6.Hệ thống thông gió. .......................................................................................... 4
1.2.7.Hệ sống chiếu sáng........................................................................................... 4
1.2.8.Hệ thống phòng cháy chữa cháy. ..................................................................... 4
1.2.9.Hệ thống chống sét. .......................................................................................... 4
1.2.10.Hệ thống xử lý rác thải. .................................................................................. 4
CHƯƠNG 2 PHƯƠNG ÁN THIẾT KẾ KẾT CẤU CÔNG TRÌNH. ........................ 5
2.1 Cơ sở thiết kế. ......................................................................
...

...
móng.

Hình 8.16. Biểu đồ moment tính toán sườn đứng cốp pha móng.

SVTH: TRẦN MINH QUÂN – 21149507

146

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS. TS. CHÂU ĐÌNH THÀNH

`

Hình 8.17. Phản lực liên kết sườn đứng cốp pha móng.

8.4.3.1.Kiểm tra điều kiện độ võng.

M max  0.321 kNm.
M max
0.321

 5433 kN/m 2   σ   210000 kN/m2.
6
W
5.9110
 Ván khuôn thỏa điều kiện bền.
σ

8.4.3.2.Kiểm tra điều kiện độ võng.
Giá trị độ võng lớn nhất được xác định theo công thức:
q tc lsd 4
9.4  0.54
f max 

 0.148  10 3 m  0.148 mm.
8
6
128EI 128  2.1 10  0.148 10
Độ võng giới hạn theo mục A.3, TCVN 4453 – 1998:
1
1
 f    l   500  2 mm.
250
250
 Sườn đứng thỏa điều độ võng.

8.4.3.Tính toán sườn ngang.
Xem các thanh chống là các gối tựa, sườn đứng việc như một dầm đơn giản với nhịp là khoảng cách giữa
các thanh chống.
Chọn khoảng cách giữa các thanh chống l tc  0.8 m.
Chọn sườn ngang là thép hộp 50  50  2.0 mm.
8.4.3.1.Tải trọng tác dụng.
Tải trọng do thanh sườn đứng truyền vào thanh sườn ngang (phản lực liên kết):
Pttsn  6.95 kN.
Pttsn  5.34 kN.

SVTH: TRẦN MINH QUÂN – 21149507

147

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS. TS. CHÂU ĐÌNH THÀNH

`
8.4.3.2.Kiểm tra điều kiện bền.

Hình 8.18. Sơ đồ tính toán sườn ngang cốp pha móng.

Hình 8.19. Biểu đồ moment tính toán sườn ngang cốp pha móng.
Giá trị momnet lớn nhất:
M max  0.9512 kNm.

M max
0.9512

 160988.951 kN/m 2  σ   210000 kN/m2.
W
5.91 10 6
 Ván khuôn thỏa điều kiện bền.
σ

8.4.3.3Kiểm tra điều kiện độ võng.
Giá trị độ võng lớn nhất được xuất từ phần mềm Etabs:
f max  1.348 mm.
Độ võng giới hạn theo mục A.3, TCVN 4453 – 1998:
1
1
 f    l   800  3.2 mm.
250
250
 Sườn đứng thỏa điều độ võng.
8.4.4.Tính toán thanh chống xiên.
Thanh chống xiên chịu lực nén từ sườn ngang truyền vào.
Chọn thanh chống xiên là thanh thép ống Ø 49 mm dày 2.4 mm.

SVTH: TRẦN MINH QUÂN – 21149507

148

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS. TS. CHÂU ĐÌNH THÀNH

`
8.4.4.1. Tải trọng.

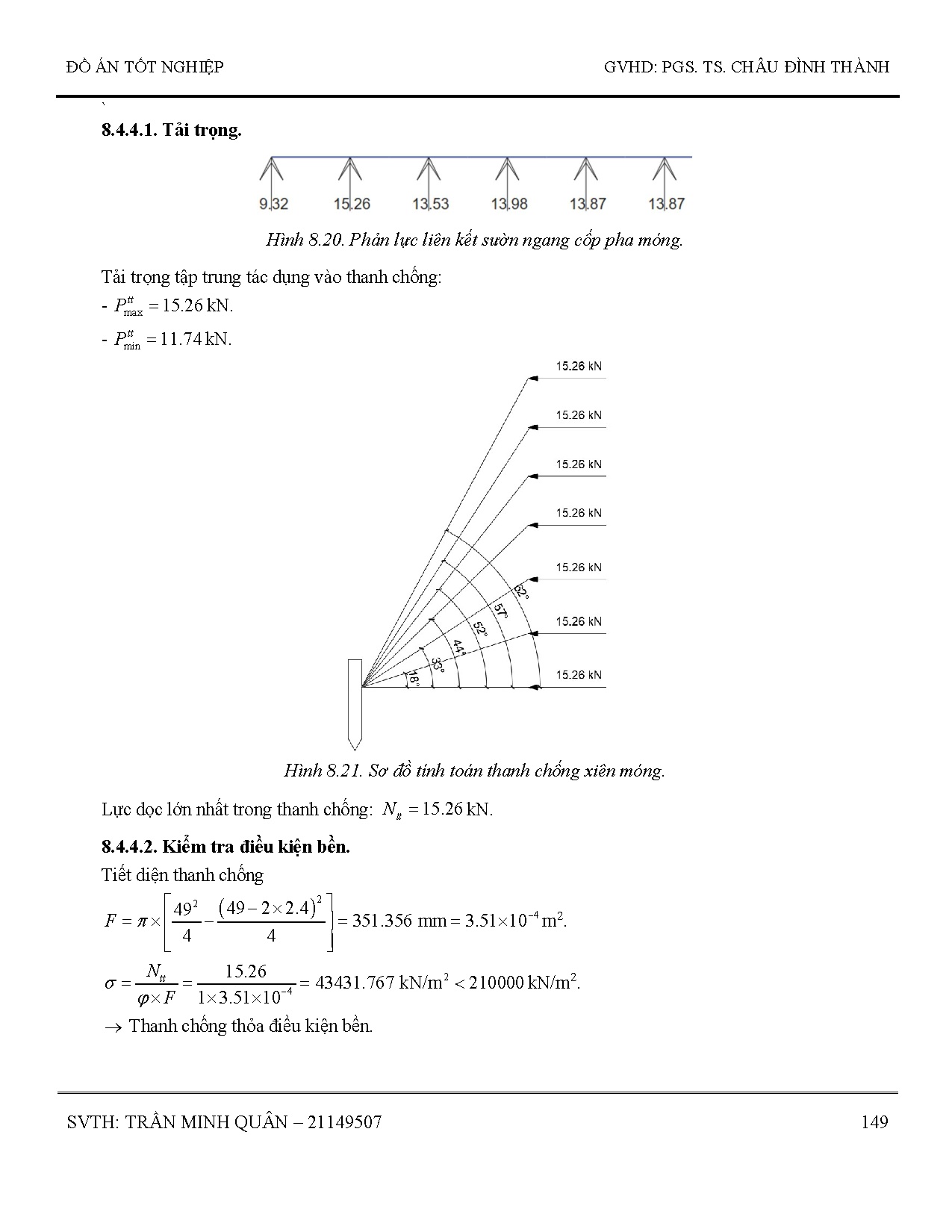

Hình 8.20. Phản lực liên kết sườn ngang cốp pha móng.
Tải trọng tập trung tác dụng vào thanh chống:
tt
- Pmax
 15.26 kN.
tt
- Pmin
 11.74 kN.

Hình 8.21. Sơ đồ tính toán thanh chống xiên móng.
Lực dọc lớn nhất trong thanh chống: Ntt  15.26 kN.
8.4.4.2. Kiểm tra điều kiện bền.
Tiết diện thanh chống
 492  49  2  2.4 2 
F  

  351.356 mm  3.5110 4 m2.
4
 4

N
15.26
  tt 
 43431.767 kN/m 2  210000 kN/m2.
4
  F 1 3.51 10
 Thanh chống thỏa điều kiện bền.

SVTH: TRẦN MINH QUÂN – 21149507

149
