BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP HỒ CHÍ MINH
KHOA XÂY DỰNG

ĐỒ ÁN TỐT NGHIỆP
CĂN HỘ SAIGONLAND APARTMENT

GIẢNG VIÊN HƯỚNG DẪN : TS. NGUYỄN SỸ HÙNG
SINH VIÊN THỰC HIỆN

: VÕ TẤN THI

MÃ SỐ SINH VIÊN

: 20149384

KHÓA

: 2020

NGÀNH

: CNKT CÔNG TRÌNH XÂY DỰNG

Tp. Hồ Chí Minh, tháng 12 năm 2024

LỜI CẢM ƠN
Trước tiên, em xin bày tỏ lòng biết ơn chân thành và sâu sắc nhất đến các thầy cô trong
trường và Khoa Xây Dựng, trường Đại học Sư phạm Kỹ Thuật TPHCM. Đặc biệt là các thầy
cô đã trực tiếp giảng dạy, hướng dẫn, và tạo điều kiện tốt nhất cho em trong suốt những năm
học vừa qua. Sự tận tâm và nhiệt huyết của thầy cô không chỉ giúp em tích lũy kiến thức mà
còn khơi dậy niềm đam mê, động lực để em luôn cố gắng phấn đấu trong học tập.
Đặc biệt, em xin gửi lời cảm ơn sâu sắc đến thầy T.S Nguyễn Sỹ Hùng, người đã dành
rất nhiều thời gian và tâm huyết để chỉ bảo, hỗ trợ, và đồng hành cùng em trong suốt quá trình
thực hiện đồ án tốt nghiệp này. Những nhận xét, góp ý và định hướng tận tình từ thầy đã giúp
em vượt qua những khó khăn và hoàn thiện công việc với chất lượng tốt nhất có thể.
Đồ án tốt nghiệp có thể xem là một bài tổng kết quan trọng nhất của đời sinh viên, nhằm
giúp sinh viên hệ thống lại toàn bộ những kiến thức đã được học trên ghế nhà trường. Quá trình
làm đồ án tốt nghiệp giúp chúng em tổng hợp được nhiều kiến thức đã học trong các học kỳ
trước và thu thập, bổ sung thêm những kiến thức mới, qua đó rèn luyện khả năng tính toán, khả
năng nghiên cứu và giải quyết vấn đề có thể phát sinh trong thực tế.
Mặc dù đã cố gắng hết sức, nhưng với kiến thức và kinh nghiệm còn hạn chế, đồ án tốt
nghiệp này chắc chắn không tránh khỏi những thiếu sót. Em rất mong nhận được sự chỉ dẫn,
góp ý của các thầy cô để hoàn thiện hơn, không chỉ cho đồ án này mà còn cho con đường học
tập và làm việc trong tương lai.
Một lần nữa, em kính chúc Ban lãnh đạo khoa, quý Thầy Cô lời chào và lời chúc sức
khỏe trân trọng nhất! Em xin chân thành cảm ơn!

TP. Hồ Chí Minh, ngày .... tháng .... năm 2024
Sinh viên thực hiện
(Ký và ghi rõ họ tên)

GRADUATION PROJECT ASSIGNMENT
Students Name: VO TAN THI
Student ID: 20149384
Major: Construction Engineering Technology
Department: Civil Engineering
Project Title: SAIGONLAND APARTMENT
Supervisor: Ph.D NGUYEN SY HUNG
Project Assignment Date: 01/09/2024
Submission Date: 23/12/2024
PROJECT CONTENT
1. Initial Data and Documents:
- Architectural drawings.
-
...

...
ồng tiếp
theo.

Hình 9. 8. Lắp dựng lồng thép
9.3.7. Dọn sạch lỗ khoan lần 2
Sau khi kết thúc quá trình hạ lồng thép, tiến hành hạ ống đổ bê tông nếu độ lắng cặn của
cọc lớn hơn cho phép thì phải tiến hành làm sạch đáy cọc bằng phương pháp thổi rửa bằng bơm
hút đáy. Trong trường hợp nếu độ lắng cặn đạt tiêu chuẩn thì tiến hành công tác đổ bê tông.
9.3.8. Đổ bê tông
Bộ ống đổ bê tông Ф273mm được nối với nhau bằng zen theo tổ hợp là 0,5m, 1m, 2m,
3m, bộ ống đổ được đưa xuống cách đáy 20cm. Xả bê tông vào đầy phễu bê tông sẽ đẩy nút
hãm xuống (trong thời gian này quá trình xả bê tông phải liên tục), quan sát dung dịch giữ
thành hố khoan dâng lên qua miệng Casing. Nếu dung dịch dâng lên nhanh và đều thi quá
trình đổ bê tông đã thoát và tiếp tục đổ cho đến khi kết thúc. Bê tông khi đổ được chảy tự do,
tốc độ đổ khoảng 0,6m3/phút.

116

Hình 9. 9. Công tác đổ bê tông cọc khoan nhồi
Sau khi đổ bê tông xong cần rút ngay toàn bộ ống đổ và phễu. Ống đổ rút lên phải tẩy
rửa sạch sẽ và xếp vào cị trí quy định. Vị trí rửa phải xa cọc đang đổ để tránh nước bê tông
chảy vào hố thu dung dịch ảnh hưởng xấu đến chất lượng dung dịch thu hồi.
9.3.9. Rút ống Casing và lấp đất hoàn thành cống tác thi công
Sau khi kết thúc đổ bê tông từ 20÷30 phút thì tiến hành rút ống casing, sau khi rút
casing từ 1 ÷ 2h tiến hành lấp hoàn trả hố khoan.

117

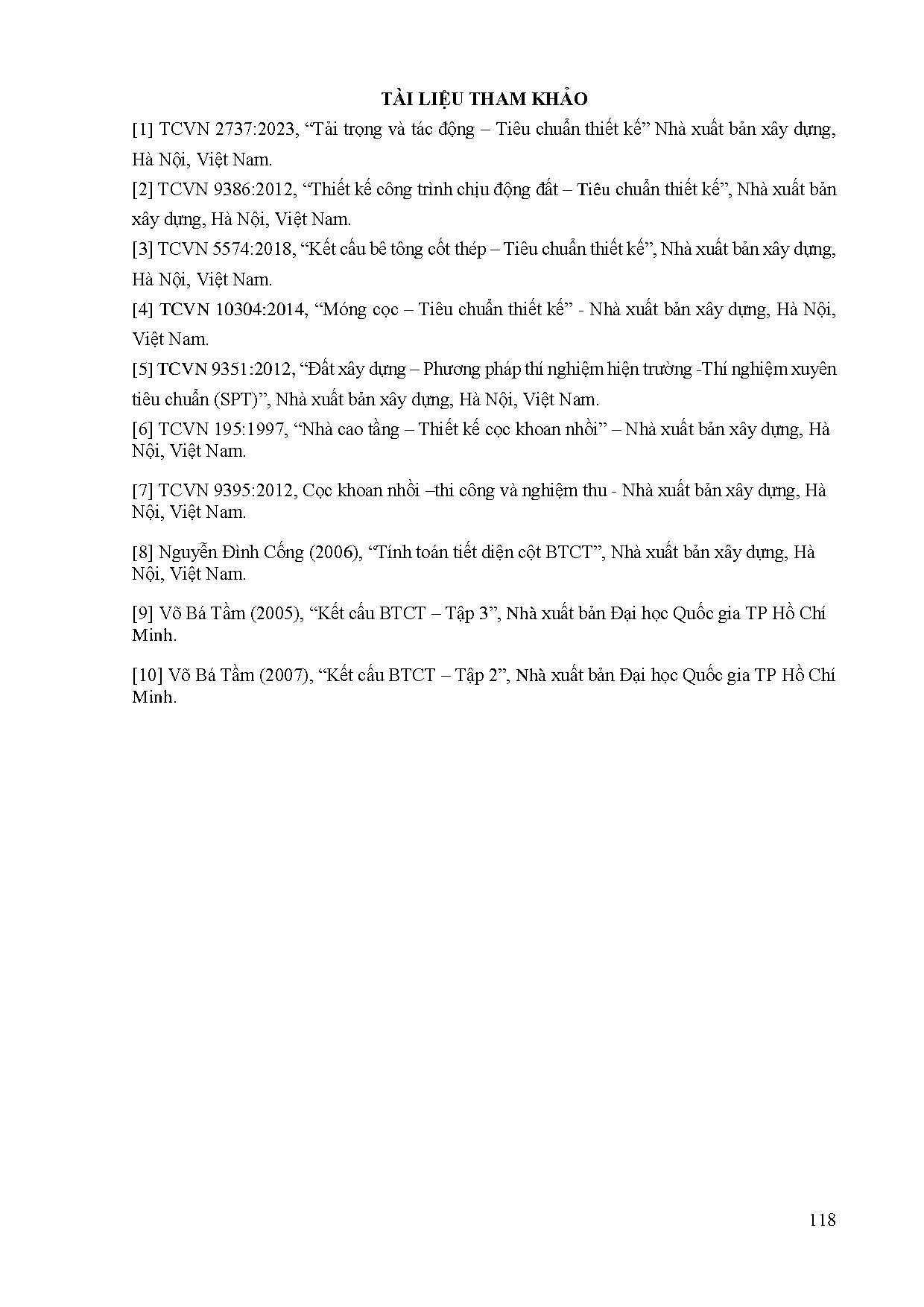

TÀI LIỆU THAM KHẢO
[1] TCVN 2737:2023, “Tải trọng và tác động – Tiêu chuẩn thiết kế” Nhà xuất bản xây dựng,
Hà Nội, Việt Nam.
[2] TCVN 9386:2012, “Thiết kế công trình chịu động đất – Tiêu chuẩn thiết kế”, Nhà xuất bản
xây dựng, Hà Nội, Việt Nam.
[3] TCVN 5574:2018, “Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế”, Nhà xuất bản xây dựng,
Hà Nội, Việt Nam.
[4] TCVN 10304:2014, “Móng cọc – Tiêu chuẩn thiết kế” - Nhà xuất bản xây dựng, Hà Nội,
Việt Nam.
[5] TCVN 9351:2012, “Đất xây dựng – Phương pháp thí nghiệm hiện trường -Thí nghiệm xuyên
tiêu chuẩn (SPT)”, Nhà xuất bản xây dựng, Hà Nội, Việt Nam.
[6] TCVN 195:1997, “Nhà cao tầng – Thiết kế cọc khoan nhồi” – Nhà xuất bản xây dựng, Hà
Nội, Việt Nam.
[7] TCVN 9395:2012, Cọc khoan nhồi –thi công và nghiệm thu - Nhà xuất bản xây dựng, Hà
Nội, Việt Nam.
[8] Nguyễn Đình Cống (2006), “Tính toán tiết diện cột BTCT”, Nhà xuất bản xây dựng, Hà
Nội, Việt Nam.
[9] Võ Bá Tầm (2005), “Kết cấu BTCT – Tập 3”, Nhà xuất bản Đại học Quốc gia TP Hồ Chí
Minh.
[10] Võ Bá Tầm (2007), “Kết cấu BTCT – Tập 2”, Nhà xuất bản Đại học Quốc gia TP Hồ Chí
Minh.

118
