8 (cm)
❖ Kết luận: Thỏa điều kiện biến dạng nền.

154

P1i

P2i

e1i

e2i

Si(cm)

466.73 722.60 0.53

0.52

1.17

487.93 725.30 0.53

0.52

1.09

509.13 737.01 0.53

0.52

1.05

530.33 741.75 0.52

0.52

0.97

551.53 743.00 0.52

0.52

0.88

572.73 744.18 0.52

0.52

0.79

593.93 747.38 0.52

0.52

0.71

615.13 753.37 0.52

0.52

0.64

636.33 762.19 0.52

0.52

0.58
6.65

αbt/αgl
1.68
1.99
1.99
2.12
2.12
2.35
2.35
2.68
2.68
3.10
3.10
3.61
3.61
4.16
4.16
4.76
4.76
5.37

6.6.6 Kiểm tra xuyên thủng.
− Kiểm tra xuyên thủng cho đài cọc với góc nghiêng φ=450

Hình 6.17: Mặt bằng đài móng.
+ Xem hệ vách như một cột cứng, do đó kiểm tra xuyên thủng do các hàng cột biên gây
ra. Ở đây, ta kiểm tra cho mặt nghiêng do cọc 72, 73, 74, 75, 76 gây ra
+ Chiều cao đài cọc: h d =2(m)
+ Chiều cao lớp bảo vệ: a=0.2(m)
+ Chiều cao làm việc của đài: h o =h d -a=2-0.2=1.8(m)
− Điều kiện chống xuyên thủng:

Pxt  Pcx =

R bt h 0 i = m
h
u m 0 (Tạp chí KHCN Xây dựng-số 3/2015)

 i =1
ci

+ c là hình chiều dài hình chiếu của mặt bên tháp nén thủng lên phương ngang: Khi c

h 0 thì c lấy bằng h 0 , khi c 0.4 h 0 thì c lấy bằng bằng 0.4 h 0 → c = 1.235(m)
+ α=1 đài cọc toàn khối
+ Sử dụng bê tông nặng R bt =1.2MPa

155

+ u m là giá trị trung bình của cạnh đáy trên và đáy dưới mặt bên của tháp chọc thủng
u m =(0.4+5)  2=10.8(m)

− Lực xuyên thủng:

Pxt =P1 +P2 +P7 +P8 =9306.89kN
− Lực chống xuyên thủng:
Pcx =

R bt h 0 i = m
h 0 1.2×103 ×1.95
1.95
u
=
×10.8×
=25272(kN)Pxt =9306.98(kN)

m
 i =1
ci
1
1.95

❖ Vậy chiều cao đài hd = 2m thỏa mãn điều kiện chống xuyên thủng.
6.6.7 Thiết kế cốt thép cho đài móng.
− Sử dụng phần mềm SAFE version 12.3.2 để mô phỏng đài móng MLT2.
+ Nội lực móng xuất từ phần mềm

Hình 6.18: Moment phương X, phương Y móng MLT2.
− Tính toán thép cho đài móng.
+ Giả thiết agt = 50mm, h0 = h – a = 2000 – 50 = 1950mm
+ Áp dụng công thức tính toán:
αm =

ξ×R b ×b×h o
M
, ξ=1- 1-2×α m , A s =
2
R b ×b×h o
Rs

− Ta tính toán cho tất cả strip và chọn những strip có thép lớn nhất để bố trí.

156

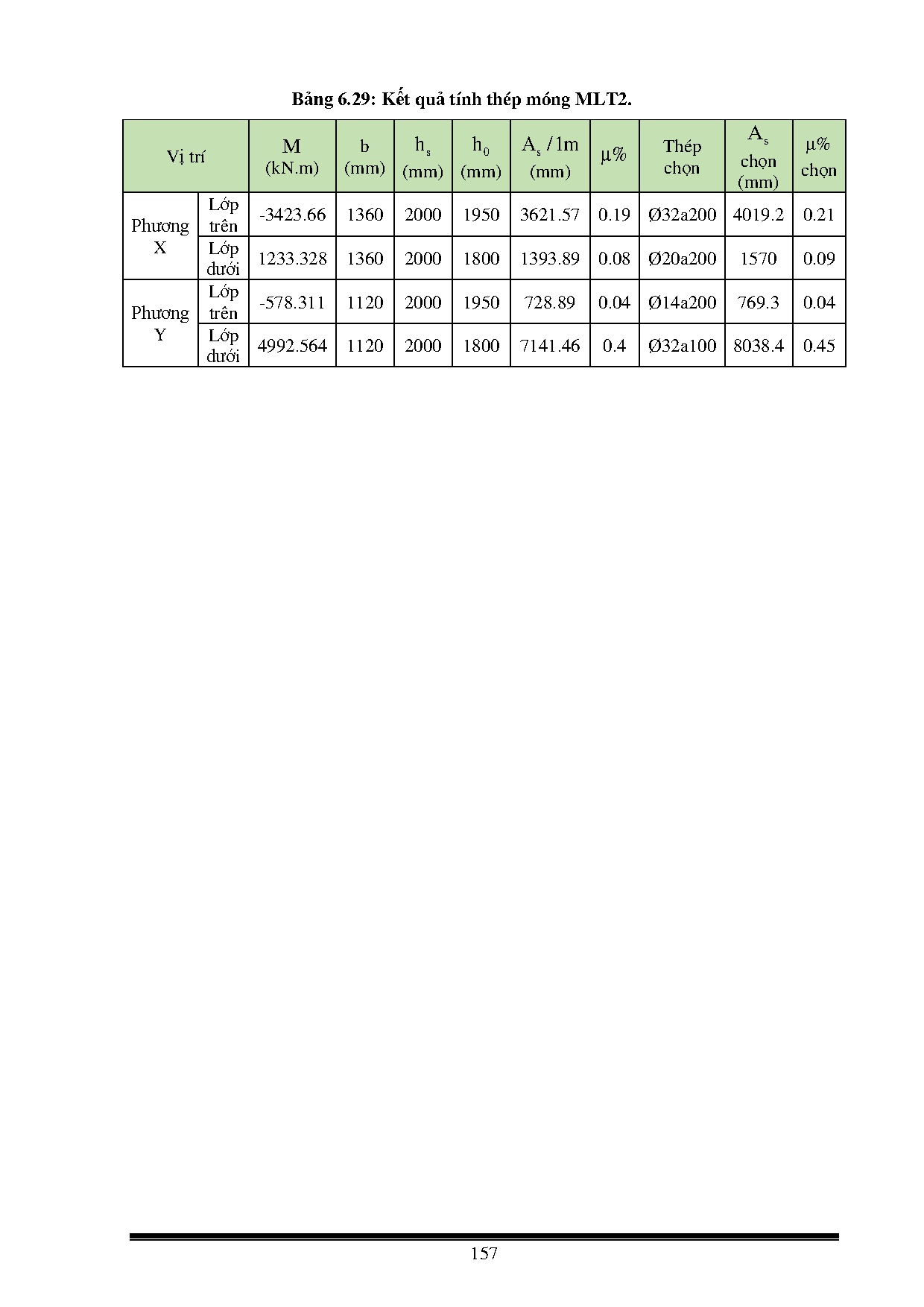

Bảng 6.29: Kết quả tính thép móng MLT2.
Vị trí
Lớp
Phương trên
X
Lớp
dưới
Lớp
Phương trên
Y
Lớp
dưới

As

%
chọn

As /1m

(kN.m)

h0
hs
b
(mm) (mm) (mm)

-3423.66

1360

2000

1950

3621.57 0.19 Ø32a200 4019.2

0.21

1233.328

1360

2000

1800

1393.89 0.08 Ø20a200

1570

0.09

-578.311

1120

2000

1950

728.89

0.04 Ø14a200

769.3

0.04

4992.564

1120

2000

1800

7141.46

0.4

Ø32a100 8038.4

0.45

M

157

(mm)

%

Thép
chọn

chọn
(mm)
