tại lớp phân tố thứ \\10 có σbt = 441.42(kN/m ) 5×σgl = 434.5(kN/m )  Dừng tính lún tại đây.
2

Tổng độ lún của móng: S = 1.165(cm) 8cm  Thỏa điều kiện lún

2

σibt / σigl

Si
(cm)

5.7.7. Thiết kế cốt thép cho đài móng M35

Hình 5.15 - Moment phương X và phươngY trong móng lõi thang máy
 Tính toán cốt thép:
 Chọn agt lớp dưới agt.d = angàm + 20 = 200 + 20 = 220 (mm)
 Chọn agt lớp trên agt.t = 45 (mm)
R b bh 0
M
h 0  Hd  a gt   m 
   1  1  2 m  As 
2
Rs
R b bh 0

13
8

Bảng 5.14 - Kết quả tính thép móng M35
Vị trí
Phương
X
Phương
Y

Lớp trên
Lớp dưới
Lớp trên
Lớp dưới

M
(kN.m)

-2105.1
3023.6
-798.9
484

Width
strip
(m)

b
(mm)

hs

h0

A s Strip

As /1m

(mm)

(mm)

(mm)

(mm)

1.8
1.8
2
2

1800
1800
2000
2000

2000
2000
2000
2000

1955
1780
1955
1780

2981.88
4742.18
1123.64
746.93

1656.6
2634.54
561.82
373.47

%

Thép
chọn

A s chọn

%

(mm)

chọn

0.08
0.15
0.03
0.02

Ø22a200
Ø28a200
Ø12a200
Ø12a200

1899.7
3077.2
565.2
565.2

0.1
0.17
0.03
0.03

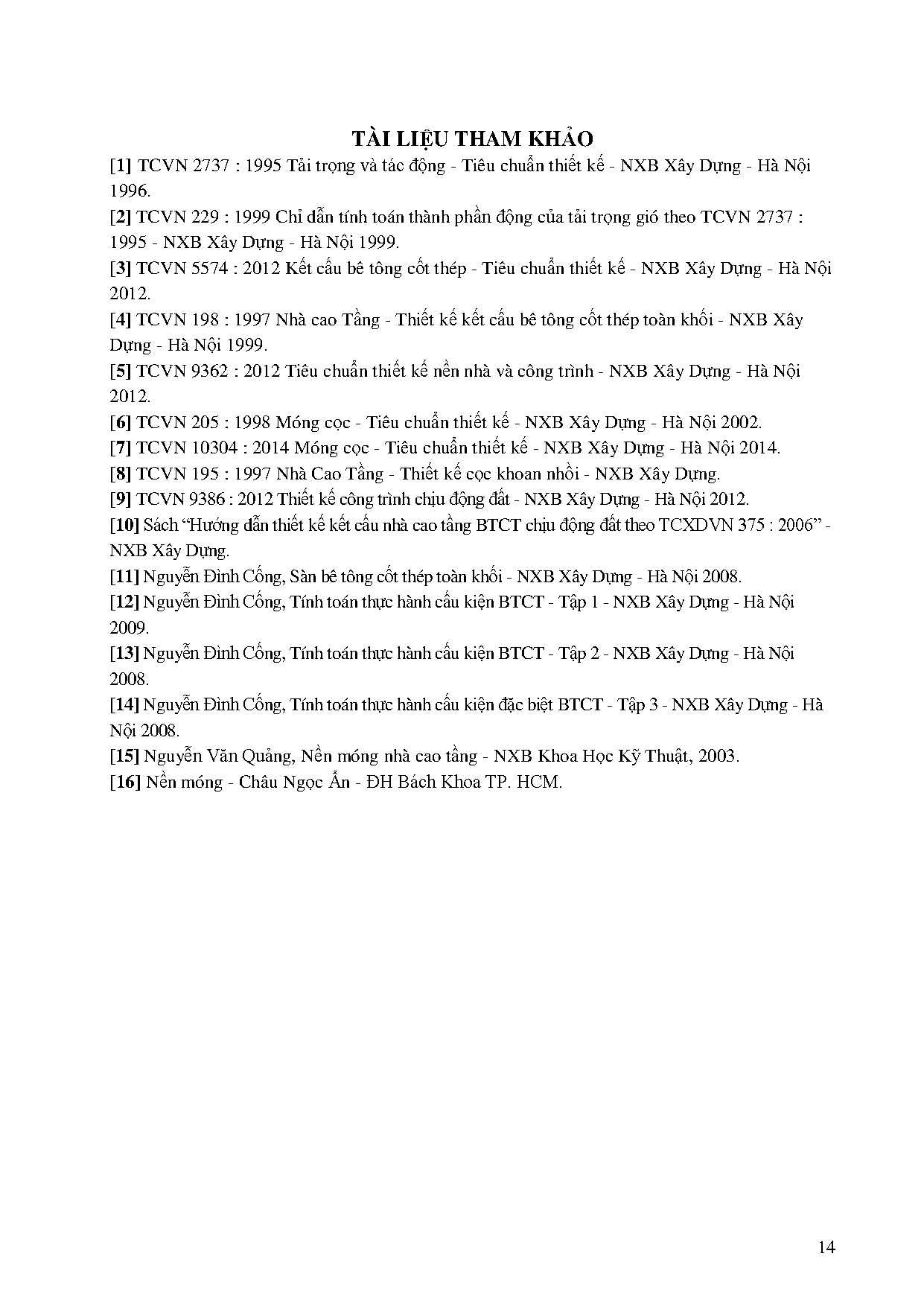

TÀI LIỆU THAM KHẢO
