TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG


ĐỒ ÁN TỐT NGHIỆP

GVHD: TH.S LÊ PHƯƠNG BÌNH
SVTH: Cáp Hữu Cường
MSSV: 21149089

Tp. Hồ Chí Minh, tháng 05 năm 2025

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT TP. HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

KHOA XÂY DỰNG

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: CÁP HỮU CƯỜNG - MSSV: 21149089
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: APARTMENT VINASQUARE
Họ và tên giảng viên phản biện: THS. LÊ PHƯƠNG BÌNH
NHẬN XÉT

1. Về nội dung đề tài &amp khối lượng thực hiện:
..................................................................................................................................................
..................................................................................................................................................
..................................................................................................................................................
..................................................................................................................................................
..................................................................................................................................................
2. Ưu điểm:
..................................................................................................................................................
..................................................................................................................................................
3. Khuyết điểm
..................................................................................................................................................
..................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
..................................................................................................................................................
5. Đánh giá loại:
..................................................................................................................................................
6. Điểm:
Điểm: ..........(Bằng chữ: ..........................................................................................................)
TP. Hồ Chí Minh, ngày… tháng… năm 2025
Giáo viên hướng dẫn

(Ký v
...

...
hút). Vậy để đảm bảo việc đổ bê tông được liên tục,
ta xử dụng 3 xe đi cách nhau 5 – 10 phút.

Cáp Hữu Cường

151

MSSV: 21149089

Đồ án tốt nghiệp

Giáo viên hướng dẫn: ThS_Lê Phương Bình

9.2.1.5. Một số thiết bị khác
Bảng 9. 5. Các thiết bị thi công
Máy trộn dung dịch Bentonite:

Búa rung hạ ống vách:

BE-15A

KE - 416

•
•
•
•

Dung tích trộn: 1.5 (m3)
Năng suất : 15 – 18 (m3/h)
Lưu lượng: 2500 (lít/phút)
Áp suất dòng chảy: 1.5 (kN/m2)

•
•
•
•
•

Moment lệch tâm: 23 (KG.m)
Lực li tâm lớn nhất: 645 (KN)
Tần số rung: 800 – 1600 (vòng/
phút)
Biên độ rung lớn nhất: 13.1 (mm)
Công suất máy rung: 188 (KW)

Búa phá bê tông: TCB - 200

Máy cắt bê tông: HS – 350T

•

Đường kính Piston: 40 (mm)

•

Đường kính lưỡi cắt: 350 (mm)

•
•

Tần số đập: 1100 (lần/ phút)
Chiều dài: 556 (mm)

•
•

Độ cắt sâu lớn nhất: 125 (mm)
Động cơ xăng: 98 (cc)

•

• Trọng lượng máy: 13 (kg)
Trọng lượng máy: 21 (kg)
9.2.1.1. Nhân công phục vụ để thi công một cọc

Điều khiển máy khoan BAUER BG-28: 1 công nhân
Điều khiển máy cẩu MKG – 16M: 1 công nhân
Tham gia công tác Bentonite: 2 công nhân
Tham gia gia công và hạ lồng thép: 6 công nhân
Thợ hàn (định vị khung thép, hàn, sửa chữa): 1 công nhân
Thợ điện (đường điện máy bơm): 1 công nhân
Cân chỉnh máy kinh vĩ: 1 kỹ sư và 1 công nhân
Tổng cộng: Số nhân công thi công 1 cọc khoan nhồi: 14 người.

Cáp Hữu Cường

152

MSSV: 21149089

Đồ án tốt nghiệp

Giáo viên hướng dẫn: ThS_Lê Phương Bình

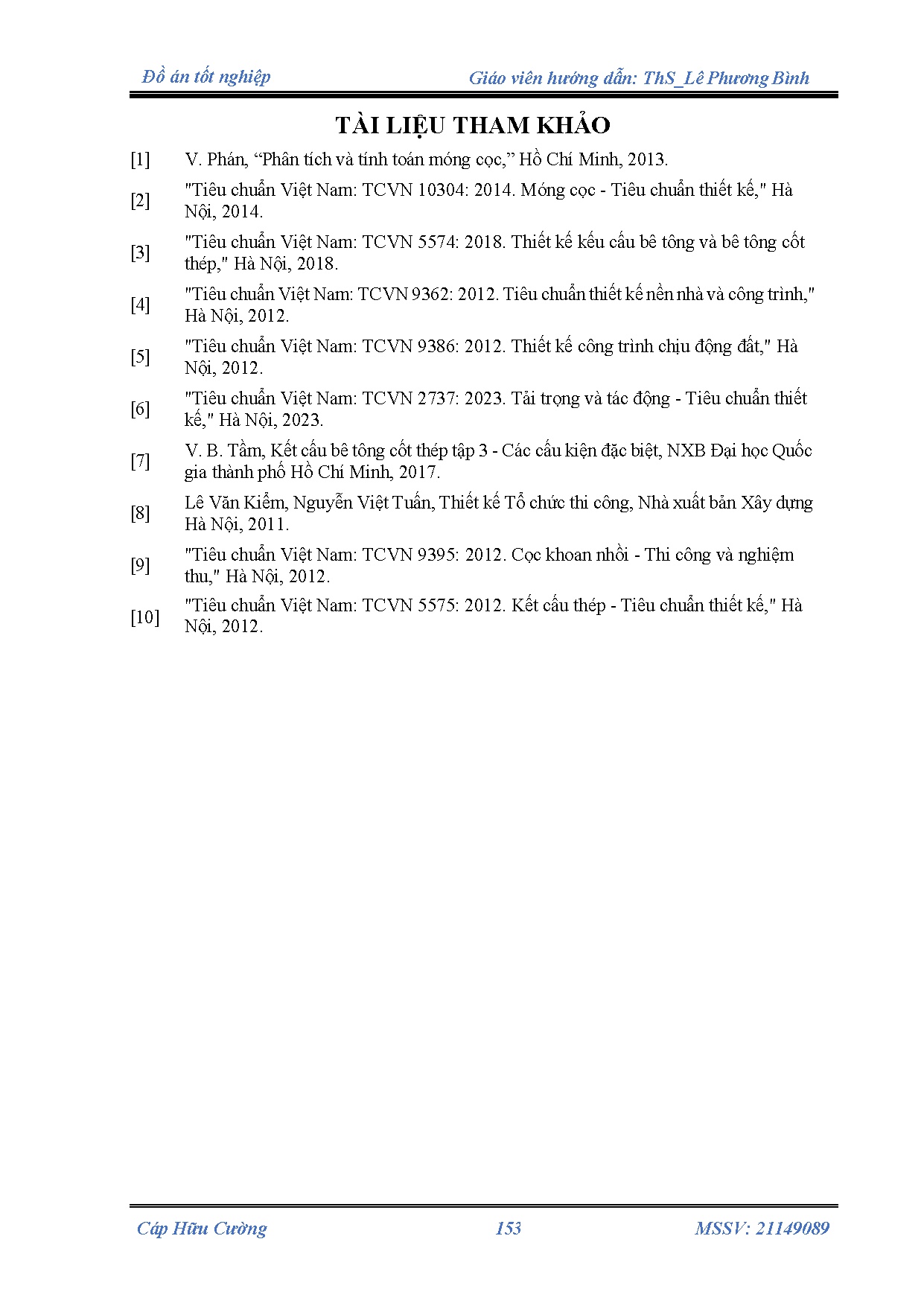

TÀI LIỆU THAM KHẢO
[1]

V. Phán, “Phân tích và tính toán móng cọc,” Hồ Chí Minh, 2013.

[2]

Tiêu chuẩn Việt Nam: TCVN 10304: 2014. Móng cọc - Tiêu chuẩn thiết kế, Hà
Nội, 2014.

[3]

Tiêu chuẩn Việt Nam: TCVN 5574: 2018. Thiết kế kếu cấu bê tông và bê tông cốt
thép, Hà Nội, 2018.

[4]

Tiêu chuẩn Việt Nam: TCVN 9362: 2012. Tiêu chuẩn thiết kế nền nhà và công trình,
Hà Nội, 2012.

[5]

Tiêu chuẩn Việt Nam: TCVN 9386: 2012. Thiết kế công trình chịu động đất, Hà
Nội, 2012.

[6]

Tiêu chuẩn Việt Nam: TCVN 2737: 2023. Tải trọng và tác động - Tiêu chuẩn thiết
kế, Hà Nội, 2023.

[7]

V. B. Tầm, Kết cấu bê tông cốt thép tập 3 - Các cấu kiện đặc biệt, NXB Đại học Quốc
gia thành phố Hồ Chí Minh, 2017.

[8]

Lê Văn Kiểm, Nguyễn Việt Tuấn, Thiết kế Tổ chức thi công, Nhà xuất bản Xây dựng
Hà Nội, 2011.

[9]

Tiêu chuẩn Việt Nam: TCVN 9395: 2012. Cọc khoan nhồi - Thi công và nghiệm
thu, Hà Nội, 2012.

[10]

Tiêu chuẩn Việt Nam: TCVN 5575: 2012. Kết cấu thép - Tiêu chuẩn thiết kế, Hà
Nội, 2012.
