Tóm tắt ôn tập thi Kỹ thuật số

Định dạng	PDF
Dung lượng	5.61 MB
Số trang	62
Ngành Ngành học chỉ mang tính chất tham khảo	CNKT điều khiển và TĐH

Lượt xem	0
Ngày đăng	28/05/2026

Chú ý : File chỉ để ôn tập khi thi , chưa đầy đủ phần lý thuyết của các chương

Vũ Quốc Việt

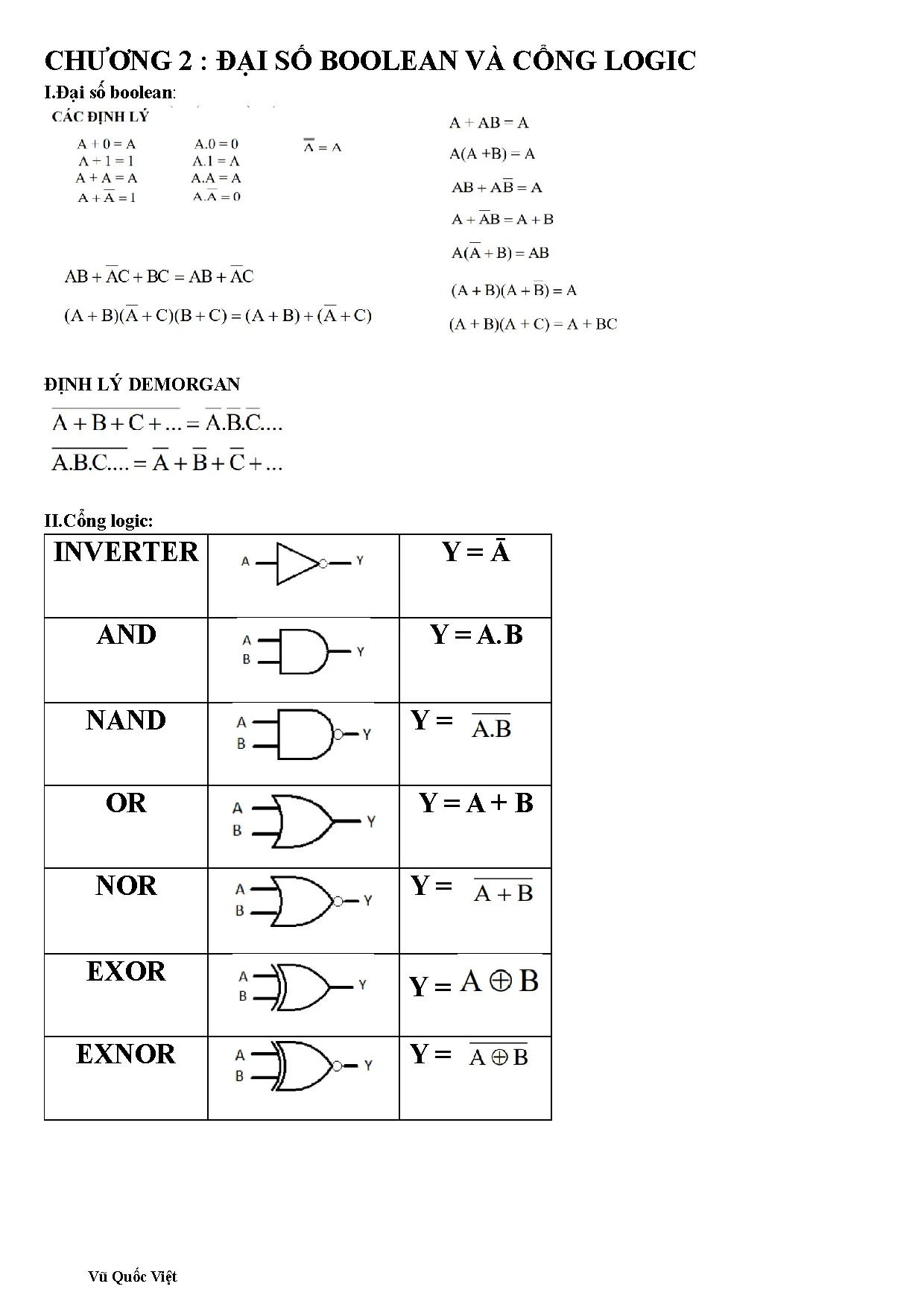

CHƯƠNG 2 : ĐẠI SỐ BOOLEAN VÀ CỔNG LOGIC
I.Đại số boolean:

ĐỊNH LÝ DEMORGAN

II.Cổng logic:

INVERTER

Y = Ā

AND

Y = A.B

NAND

Y=

OR

Y=A+ B

NOR

Y=

EXOR
EXNOR

Vũ Quốc Việt

Y=
Y=

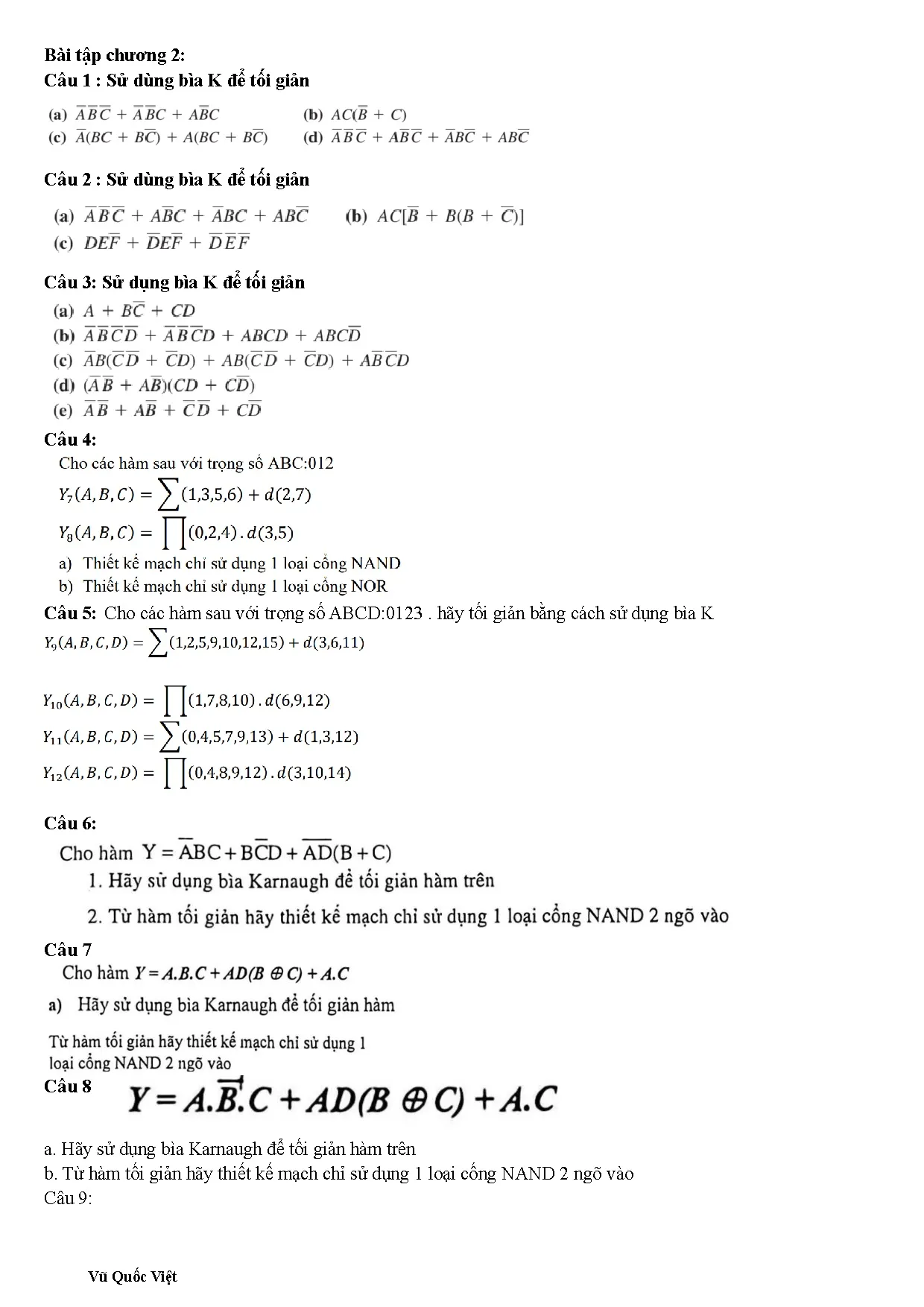

Bài tập chương 2:
Câu 1 : Sử dùng bìa K để tối giản

Câu 2 : Sử dùng bìa K để tối giản

Câu 3: Sử dụng bìa K để tối giản

Câu 4:

Câu 5: Cho các hàm sau với trọng số ABCD:0123 . hãy tối giản bằng cách sử dụng bìa K

Câu 6:

Câu 7

Câu 8
a. Hãy sử dụng bìa Karnaugh để tối giản hàm trên
b. Từ hàm tối giản hãy thiết kế mạch chỉ sử dụng 1 loại cống NAND 2 ngõ vào
Câu 9:

Vũ Quốc Việt

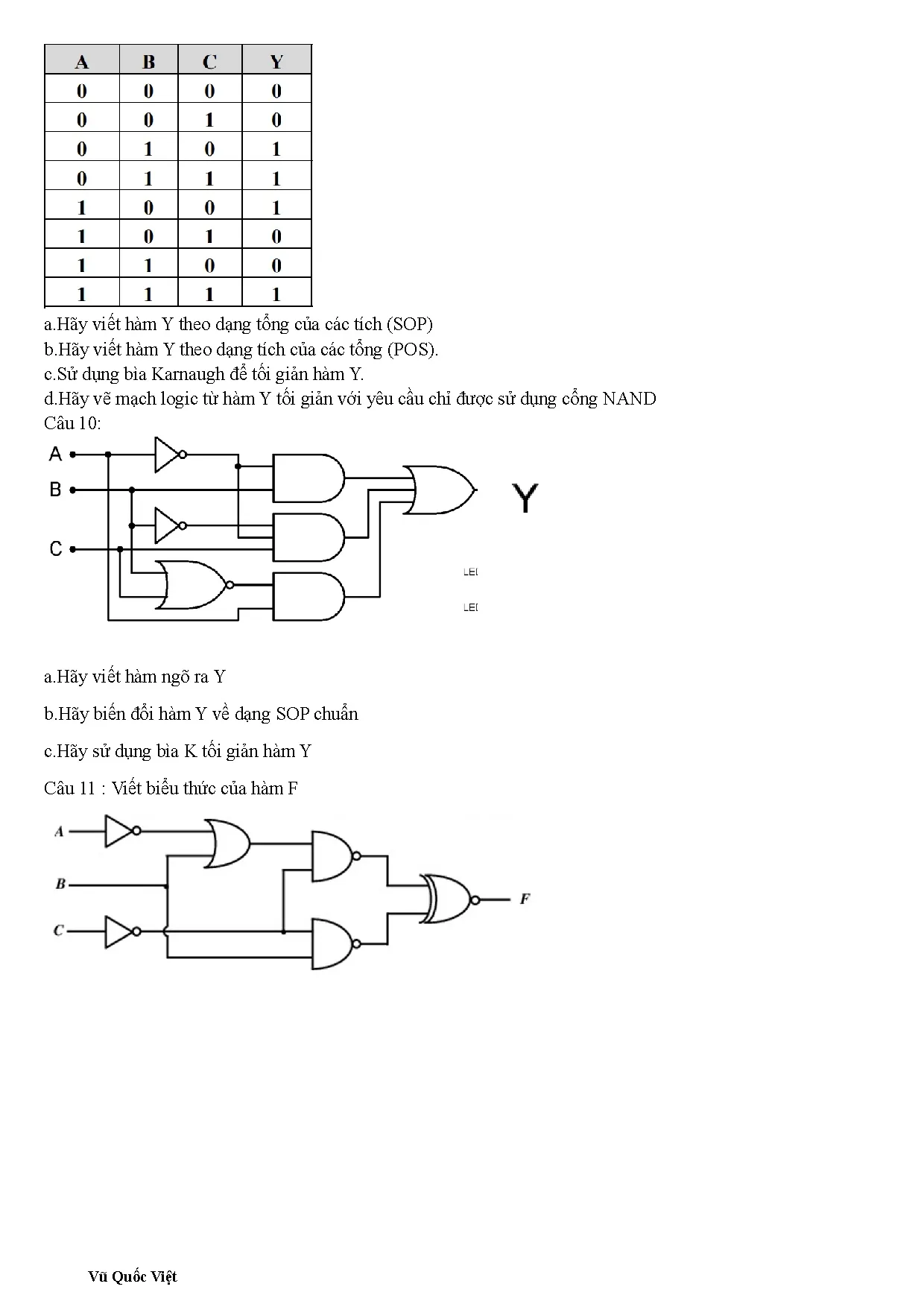

a.Hãy viết hàm Y theo dạng tổng của các tích (SOP)
b.Hãy viết hàm Y theo dạng tích của các tổng (POS).
c.Sử dụng bìa Karnaugh để tối giản hàm Y.
d.Hãy vẽ mạch logic từ hàm Y tối giản với yêu cầu chỉ được sử dụng cổng NAND
Câu 10:

a.Hãy viết hàm ngõ ra Y
b.Hãy biến đổi hàm Y về dạng SOP chuẩn
c.Hãy sử dụng bìa K tối giản hàm Y
Câu 11 : Viết biểu thức của hàm F

Vũ Quốc Việt

CHƯƠNG 3 MẠCH TỔ HỢP MSI
I.MULTIPLEXER (Mạch đa hợp):
Mạch đa hợp còn được gọi là mạch ghép kênh có n kênh vào và 1 kênh ra. Với n
kênh vào thì cần thiết phải có m đường tín hiệu chọn kênh (2m n). Tương ứng
với một tổ hợp trạng thái ngõ vào chọn kênh thì sẽ có một kênh vào được nối đến
ngõ ra
Trong đó :
I0, I1, …, In-1 là các ngõ vào tín hiệu
E là ngõ vào cho phép
S0, S1, …, Sm-1 là các ngõ vào chọn kênh
O là ngõ ra.
Cách viết bảng trạng thái của MUX :
-ngõ vào lần là các E , các ngõ vào chọn kênh S
-ngõ ra là O
-Nếu ngõ vào cho phép E tác động mức cao thì khi E ở mức ‘0’ thì các kênh S không dùng (X), còn khi ở
mức 1 thì các kênh S sẽ chia ra các trường hợp để chọn lấy đầu vào I
-Nếu ngõ vào cho phép E tác động mức thấp thì khi E ở mức ‘1’ thì kênh chọn không hoạt động (x), còn
khi ở mưc ‘0’ thì các kênh chọn sẽ chia trường hợp để lấy đầu vào I.
-các In-1 theo thứ tự từ I0 , I1 , I2 ,…. ,In-1 , điền vào phần OUTPUT từ trên xuống dưới từ lúc E được tích
cực
Cách viết hàm ngõ ra:
-Ở phần OUTPUT ở những chỗ nào có In thì ta sẽ viết ra một biểu thức ở phần đó và bằng cách lấy tích
các biến INPUT (với ‘0’ là X̄ và ‘1’ là X)
-sau khi đã viết hết các phần tương ứng với số chân ngõ vào I ta cộng hết chúng lại sẽ ra được hàm ngõ
ra.
1)Mạch đa hợp 2 kênh vào, có ngõ vào cho phép E tác động mức cao

2) Mạch đa hợp 4 kênh vào, có ngõ vào cho phép E tác động mức thấp:

Vũ Quốc
...

...
ng thanh ghi theo từng
bit một cho đến khi dữ liệu số tương đương với ngõ vào tương tự VA. Các hoạt động cơ bản của S_ADC được
trình bày như trong lưu đồ hình 8.15(b) và hoạt động cụ thể của S_ADC 4 bit được trình bày như trong hình
8.16.

VD1: Cho một S-ADC 8 bit có K = 20mV. Xác định giá trị số ngõ ra khi ngõ vào tương tự Vi = 2,17V?
Giải :
Số bậc tương ứng với Vi là :

Vi
K

=

2,17V
20mV

= 108,5 bậc

SADC có kết quả chuyển đổi luôn nằm dưới Vi , chuyển đổi sẽ dung lại tại bậc 108 bậc
Vũ Quốc Việt

kết quả ngõ ra số sẽ là 10810 = 0110 11002.
VD2: Cho SADC 6 bit có K = 0,4V. Hãy vẽ dạng sóng chuyển đổi khi Vi = 1,51V
Giải : Với Vax = [số bậc]xK Vi
KQ số
000000
100000
010000
001000
000100
000010
000011
000011

VAX
0V
12,8V
6,4V
3,2V
1,6V
0,8V
1,2V
1,2V

Vũ Quốc Việt

Bài tập chương 8:
Câu 1: Cho ADC điện áp tham chiếu bậc thang (R.ADC) 10 bit, có K = 8mV, VT= 24mV (VT là mức điện áp
ngưỡng yêu cầu khi điện áp ngõ ra DAC phải bằng hoặc lớn hơn thì quá trình chuyển đổi mới dừng lại).
a) Tìm ngõ ra số khi ngõ vào Vin có giá trị là 6.2V.
b) Tính thời gian chuyển đổi của ADC với tần số f = 1Mhz.
Câu 2: Cho DAC 10 bit ngõ ra điện áp có V0 = 4V tương ứng với ngõ vào số là 0011101000B
a) Tìm điện áp cực đại đầy thang (VFS).
b) Cho ngõ vào số là 1111000000B. Tìm điện áp ngõ ra tương ứng.
c) Tìm % độ phân giải của DAC (%R).
Câu 3: Cho DAC n bit có ngõ ra dòng điện, có bước nhảy K = 0,2mA.
a) Hãy tìm số bit nhỏ nhất để ngõ ra có dòng điện Iout = 100mA
b) Cho n = 8, hãy tìm ngõ vào số khi ngõ ra Iout = 40mA
Câu4: Cho R-ADC (ADC điện áp tham chiếu bậc thang) 8 bit có độ lớn bậc thang (Stepsize) là 50mV, điện áp
ngõ vào là 7,234V và VT = 40mV.
a) Hãy tìm kết quả ngõ ra số của bộ ADC trên khi ngõ vào là 7,234V biết VT = 40mV
b) Tính thời gian chuyển đổi khi cho tần số xung clock là 2kHz
Câu 5: Cho một DAC 8 bit có kích thước bậc thang bằng 20mV.
a. Hãy xác định điện áp đầu ra cực đại và tì lệ phần trăm độ phân giải
b. Xác định ngõ vào số để có ngõ ra tương tự là 2V.
Câu 6: Cho DAC ngõ ra điện áp n bit.
a. Tìm số bit nhỏ nhất của DAC để có VO = 8,184V, với kích thước bậc thang (Stepsize) K = 20mV
b. Với n = 10. Tìm K khi VOmax = 8,184V
Câu 7: Cho ADC điện áp tham chiếu bậc thang 8 bit, có tần số xung clock là 10KHz, K = 10mV, VT = 8mV.
a.Tìm ngõ ra số khi ngõ vào Vi = 1,985V.
b.Tính thời gian chuyển đổi cực đại của ADC.
