BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN CÔNG NGHIỆP


ĐỒ ÁN TỐT NGHIỆP
ĐỀ TÀI:
NGHIÊN CỨU BỘ ĐIỀU ÁP DƯỚI TẢI OLTC VÀ
ỨNG DỤNG THIẾT KẾ GIÁM SÁT ĐIỀU KHIỂN
BẰNG PHẦN MỀM TIA PORTAL - WINCC
GVHD: TS. Nguyễn Nhân Bổn
SVTH:

MSSV

Trần Nhật Tân

19142374

Thạch Danh Tiến

19142396

TP.HCM tháng 7 năm 2023

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. Nguyễn Nhân Bổn
LỜI CẢM ƠN

Chúng em xin gửi lời cảm ơn đến Thầy Nguyễn Nhân Bổn là giảng viên hướng dẫn
chúng em thực hiện đồ án này. Thầy đã tận tâm chỉ dạy, hỗ trợ và định hướng cho chúng
em suốt quá trình nghiên cứu và thực hiện đồ án. Những kiến thức, sự khích lệ và góp ý
quý báu từ thầy đã giúp chúng em vượt qua những khó khăn, mở rộng tầm nhìn và hoàn
thiện đề tài của mình.
Chúng em cũng muốn bày tỏ lòng biết ơn đến Ban giám hiệu, các thành viên của
Hội đồng chấm đồ án đã dành thời gian và công sức để đánh giá và đồng hành cùng chúng
em. Sự tận tâm và kiến thức chuyên môn của các thầy, cô đã là nguồn động lực lớn để
chúng em tiếp tục nỗ lực và hoàn thiện kết quả của mình. Chúng em cũng xin bày tỏ lòng
biết ơn đến gia đình và bạn bè đã luôn đồng hành và động viên chúng em trong suốt quá
trình học tập và thực hiện đồ án. Sự hỗ trợ và động viên từ mọi người đã là nguồn động
lực quan trọng để chúng em vượt qua mọi thử thách và hoàn thành đồ án tốt nghiệp của
mình.

ii

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. Nguyễn Nhân Bổn
MỤC LỤC

LỜI CẢM ƠN ................................................................................................................... ii
MỤC LỤC ........................................................................................................................ iii
DANH MỤC TIÊU CHUẨN ÁP DỤNG ....................................................................... vi
DANH MỤC HÌNH ẢNH .............................................................................................. vii
DANH MỤC CÁC BẢNG ............................................................................................... x
DANH MỤC VIẾT TẮT ................................................................................................ xi
CHƯƠNG 1: TỔNG QUAN ........................................................................................... 1
1.1. Đặt vấn đề .............................................................................................................. 1
1.2. Mục tiêu thực hiện đề tài .....................................................
...

...
g phầm mềm PSCAD để mô phỏng hoạt động bộ điều áp dưới tải máy
biến áp 110/22kV.

-

Sử dụng phầm mềm TIA Portal lập trình PLC điều khiển, giám sát hệ thống.

-

Thiết kế giao diện SCADA để điều khiển, giám sát hệ thống từ xa trên máy tính
bằng phần mềm WinCC RT Advanced (Tích hợp trong phần mềm TIA Portal).

-

Thiết kế tối ưu thuật toán dò lỗi vượt nấc phân áp mỗi 20 giây và xuất lệnh dừng
khẩn khi có sự cố vượt nấc.

-

Sử dụng ngôn ngữ VB xuất dữ liệu ra file excel lưu về máy tính khi vận
hành hệ thống trên giao diện SCADA của phần mềm WinCC RT Advanced.

5.2. Hướng phát triển đề tài
Do đề tài có giới hạn về kinh tế và nguồn nhân lực nên vẫn chưa phát triển mô
hình OLTC hoàn chỉnh thực tế. Do đó, để phát triển đề tài thì cần phải đầu tư xây dựng
mô hình để trực quan hơn trong quá trình học tập và phát triển. Cùng với đó cũng cần
bổ sung thêm một số chức năng sau:
-

Sử dụng 2 MBA thay vì 1 để tối ưu khả năng điều áp và nâng cao độ tin cậy
điện năng.

-

Giám sát điện năng tiêu thụ hệ thống: Dữ liệu điện năng tiêu thụ của hệ thống
được đồng hồ đo đạt, sau đó gửi đến PLC để giám sát.

-

Phát triển hệ thống từ điều khiển giám sát thông qua mạng cục bộ (Mạng LAN)
sang mạng Internet để có thể vận hành hệ thống bằng mạng 5G hay nói cách
khác là phát triển Web Server cho đề tài.
79

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. Nguyễn Nhân Bổn

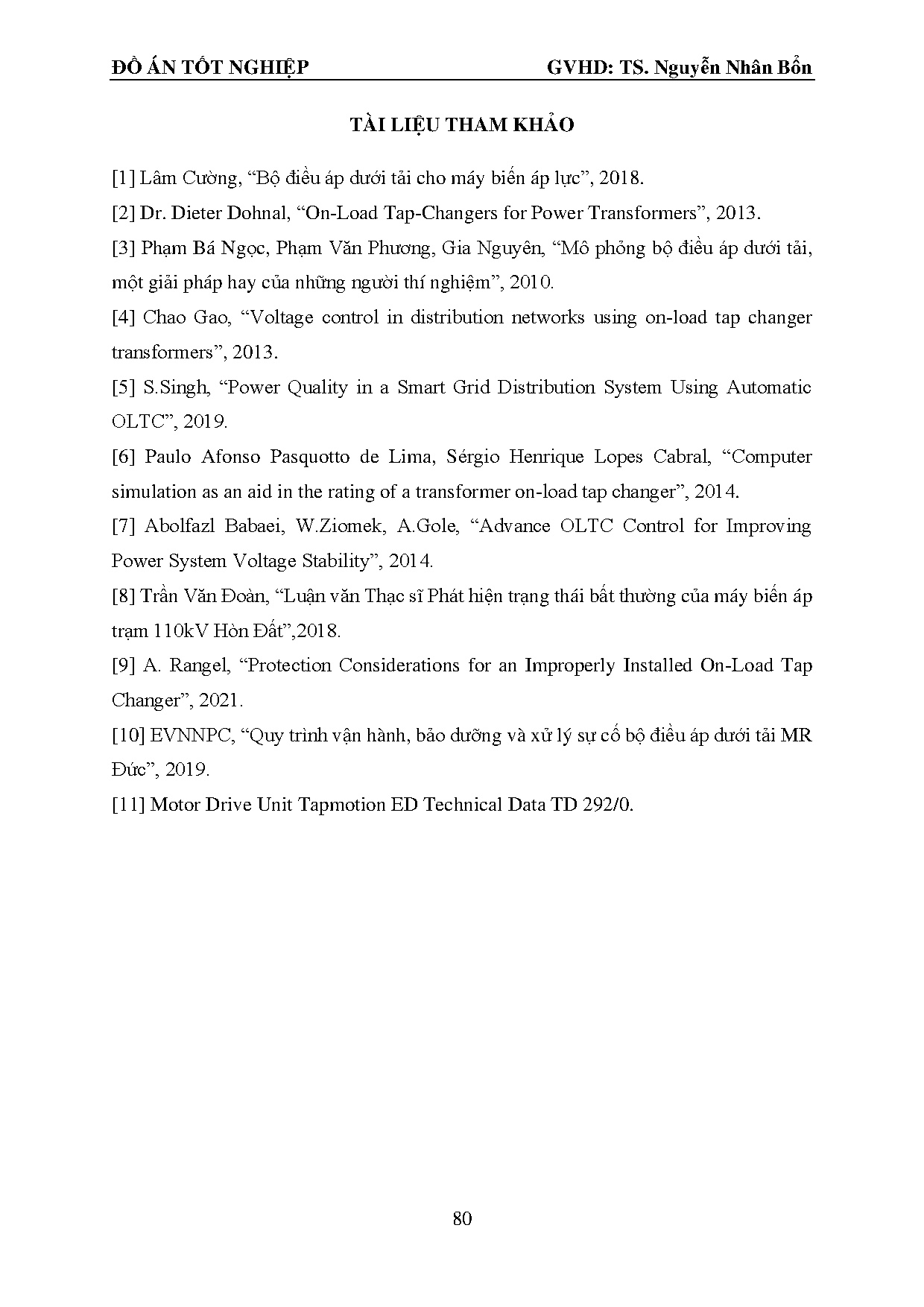

TÀI LIỆU THAM KHẢO

[1] Lâm Cường, “Bộ điều áp dưới tải cho máy biến áp lực”, 2018.
[2] Dr. Dieter Dohnal, “On-Load Tap-Changers for Power Transformers”, 2013.
[3] Phạm Bá Ngọc, Phạm Văn Phương, Gia Nguyên, “Mô phỏng bộ điều áp dưới tải,
một giải pháp hay của những người thí nghiệm”, 2010.
[4] Chao Gao, “Voltage control in distribution networks using on-load tap changer
transformers”, 2013.
[5] S.Singh, “Power Quality in a Smart Grid Distribution System Using Automatic
OLTC”, 2019.
[6] Paulo Afonso Pasquotto de Lima, Sérgio Henrique Lopes Cabral, “Computer
simulation as an aid in the rating of a transformer on-load tap changer”, 2014.
[7] Abolfazl Babaei, W.Ziomek, A.Gole, “Advance OLTC Control for Improving
Power System Voltage Stability”, 2014.
[8] Trần Văn Đoàn, “Luận văn Thạc sĩ Phát hiện trạng thái bất thường của máy biến áp
trạm 110kV Hòn Đất”,2018.
[9] A. Rangel, “Protection Considerations for an Improperly Installed On-Load Tap
Changer”, 2021.
[10] EVNNPC, “Quy trình vận hành, bảo dưỡng và xử lý sự cố bộ điều áp dưới tải MR
Đức”, 2019.
[11] Motor Drive Unit Tapmotion ED Technical Data TD 292/0.

80
