THE SOCIALIST REPUBLIC OF VIETNAM
Independence – Freedom– Happiness


Ho Chi Minh City, June 20, 2024

GRADUATION PROJECT ASSIGNMENT
Student name: Le Ngoc Nam

Student ID: 19142076

Student name: Nguyen Huu Loi

Student ID: 19142112

Major: Electrical and electronics engineering

Class: 19142CLA

Supervisor: Le Thi Hong Nhung

Phone number: 0911755997

Date of assignment: ………………

Date of submission: ………

1. Project title: Application of Bms for Monitoring and Controlling Water Pump System
2. Content of the project:
-

Design and build a water model system based on the BMS structure to
maintain pressure. Use pressure sensors to feedback signals to the
inverter for monitoring.
- Design a unified interface for monitoring the Web water pump system
(programmed on Visual Studio code software) and BMS control software
on BCU.
- Monitoring and control model operation of the water pump system.
- Evaluate the results of model operation.
3. Final product:
-

01 project report document.
01 Model of BMS system to monitor and control the water pumping system.

CHAIR OF THE PROGRAM
(Sign with full name)

SUPERVISOR
(Sign with full name)

iii

THE SOCIALIST REPUBLIC OF VIETNAM

Independence – Freedom– Happiness
-

SUPERVISOR’S EVALUATION SHEET
Student name: Le Ngoc Nam

Student ID: 19142076

Student name: Nguyen Huu Loi

Student ID: 19142112

Major: Electrical and electronics engineering
Project title: Application of Bms for Monitoring and Controlling Water Pump System
Supervisor: Le Thi Hong Nhung
EVALUATION
1. Content of the project:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Strengths:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
3. Weaknesses:
......
...

...
revents reverse flow when the pressure below is lower
than above.
Diameter: DN15 – DN100
Material: Brass
Valve disc: NBR-lined brass
Valve type: Swing check valve
Connection type: Threaded ends
Operating temperature: Up to 120°C
Operating environment: Water, compressed air, oil, steam.

119

APPENDIX H: WATER FLOW SENSOR FS400A- G1

Figure H.1: water flow sensor Fs400a- G1
The FS400A G1 flow sensor features high accuracy, durability, and
reliability in harsh environments, convenient design for installation and
maintenance, excellent
Table H. 1: Specifications of FS400A-G1
Sensor type

Liquid

Minimum flow rate

1 L/minute

Maximum flow rate

60 L/minute

Operating voltage

5 → 24 V dc

Water pressure

≤1.2 MPa

Material

Plastic

Minimum operating temperature

-25 ° C

Maximum operating temperature

+80 ° C

Current

15 mA / 5VDC

Inner diameter

20mm

Outer diameter

32.5mm

120

Code Arduino:
unsigned char flowsensor = 2 // Chân số 2 dùng để kết nối cảm biến lưu lượng
nước
#define analogOutPin 9 // Chân số 9 dùng để xuất tín hiệu analog
volatile int flow_frequency // Biến đếm tần số dòng chảy
unsigned int l_min // Lưu lượng dòng chảy tính theo lít/phút
unsigned long currentTime // Thời gian hiện tại
unsigned long cloopTime // Thời gian vòng lặp trước đó
void flow() {
flow_frequency++ // Tăng biến đếm tần số dòng chảy khi có xung từ cảm biến
}
void setup() {
Serial.begin(9600) // Khởi động giao tiếp Serial ở tốc độ 9600 bps
pinMode(flowsensor, INPUT_PULLUP) // Thiết lập chân số 2 là ngõ vào với điện
trở kéo lên
attachInterrupt(0, flow, RISING) // Gắn ngắt cho chân số 2, kích hoạt khi có xung
tăng
sei() // Kích hoạt ngắt toàn cục
currentTime = millis() // Lấy thời gian hiện tại
cloopTime = currentTime // Đặt thời gian vòng lặp ban đầu
pinMode(analogOutPin, OUTPUT) // Thiết lập chân số 9 là ngõ ra
}

121

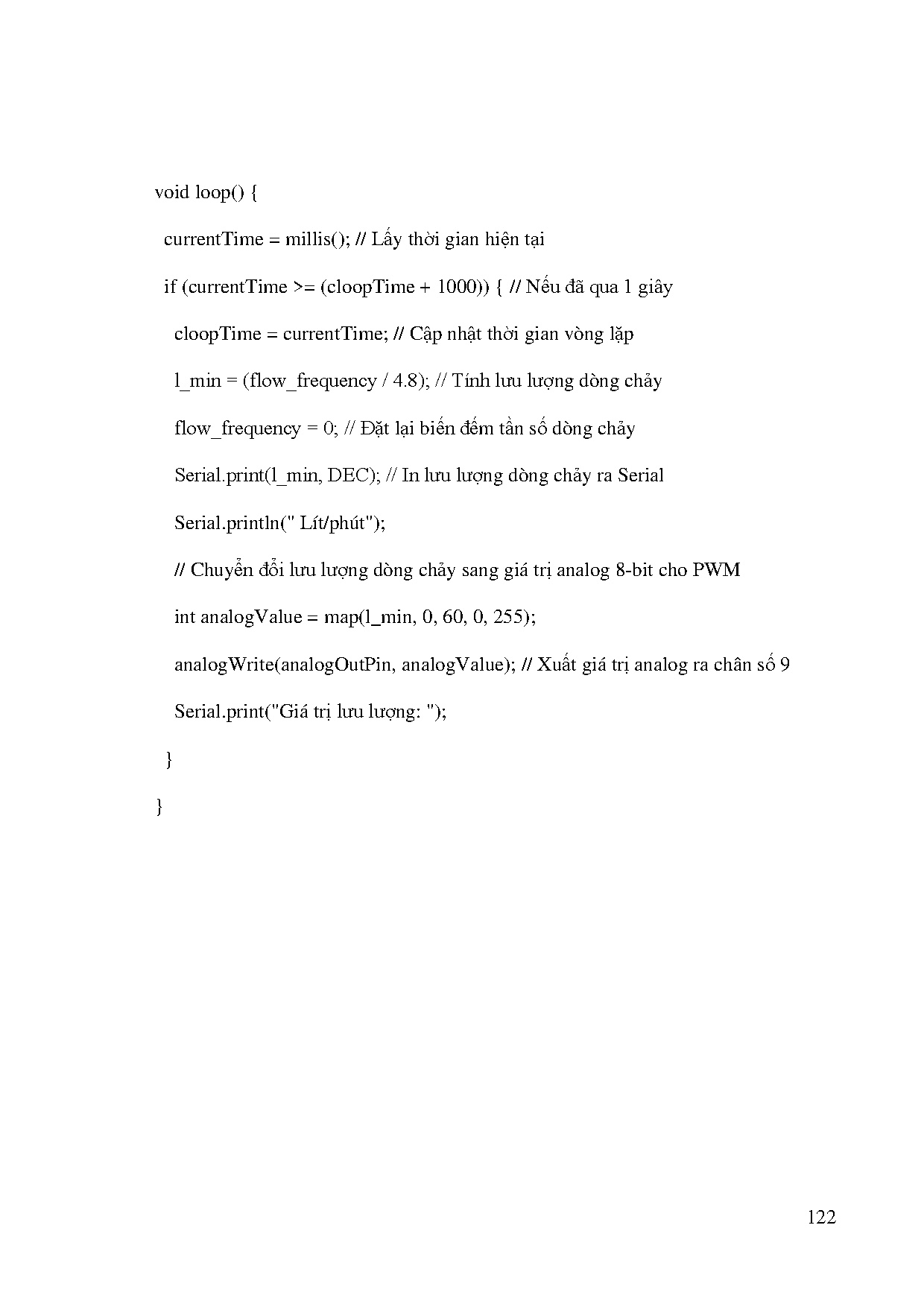

void loop() {
currentTime = millis() // Lấy thời gian hiện tại
if (currentTime = (cloopTime + 1000)) { // Nếu đã qua 1 giây
cloopTime = currentTime // Cập nhật thời gian vòng lặp
l_min = (flow_frequency / 4.8) // Tính lưu lượng dòng chảy
flow_frequency = 0 // Đặt lại biến đếm tần số dòng chảy
Serial.print(l_min, DEC) // In lưu lượng dòng chảy ra Serial
Serial.println( Lít/phút)
// Chuyển đổi lưu lượng dòng chảy sang giá trị analog 8-bit cho PWM
int analogValue = map(l_min, 0, 60, 0, 255)
analogWrite(analogOutPin, analogValue) // Xuất giá trị analog ra chân số 9
Serial.print(Giá trị lưu lượng: )
}
}
