TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC

NGÀNH: CÔNG NGHỆ KỸ THUẬT NHIỆT

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI

TÍNH TOÁN KIỂM TRA VÀ TRIỂN KHAI BẢN VẼ
BẰNG PHẦN MỀM REVIT HỆ THỐNG ĐIỀU HOÀ
KHÔNG KHÍ VÀ THÔNG GIÓ TRUNG TÂM
THƯƠNG MẠI GO! THÁI BÌNH
GVHD: Ths. Võ Kim Hằng
Sinh viên thực hiện:
Họ và Tên
-

MSSV

Nguyễn Phúc Hoàng Chương
Nguyễn Hữu Minh
Nguyễn Phú Mỹ

20147146
20147048
20147194

Tp.HCM, ngày 14 tháng 07 năm 2024
TP.HCM, ngày 14 tháng 07 năm 2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

NGÀNH: CÔNG NGHỆ KỸ THUẬT NHIỆT
ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI:
TÍNH TOÁN KIỂM TRA VÀ TRIỂN KHAI BẢN VẼ BẰNG PHẦN MỀM REVIT
HỆ THỐNG ĐIỀU HOÀ KHÔNG KHÍ VÀ THÔNG GIÓ TRUNG TÂM THƯƠNG
MẠI GO! THÁI BÌNH

GVHD: Ths. Võ Kim Hằng
Sinh viên thực hiện:
Họ và tên:

MSSV

Nguyễn Phúc Hoàng Chương

20147146

Nguyễn Hữu Minh

20147048

Nguyễn Phú Mỹ

20147194

Tp.HCM, ngày 14 tháng 07 năm 2024

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC
Bộ môn Công nghệ Nhiệt – Điện lạnh

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc
TP. Hồ Chí Minh, ngày 14 tháng 07 năm 2024

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Nguyễn Phúc Hoàng Chương
MSSV: 20147146
Nguyễn Hữu Minh
MSSV: 20147048
Nguyễn Phú Mỹ
MSSV: 20147194
Chuyên ngành: Công nghệ Kỹ thuật Nhiệt
Khóa: 2020-2024
Lớp: 20147CL1B
Hệ đào tạo: Chính quy
Tên đề tài: Tính toán kiểm tra và triển khai bản vẽ bằng phần mềm revit hệ thống điều
hoà không khí và thông gió trung tâm thương mại GO! Thái Bình.
1. Nhiệm vụ đề tài

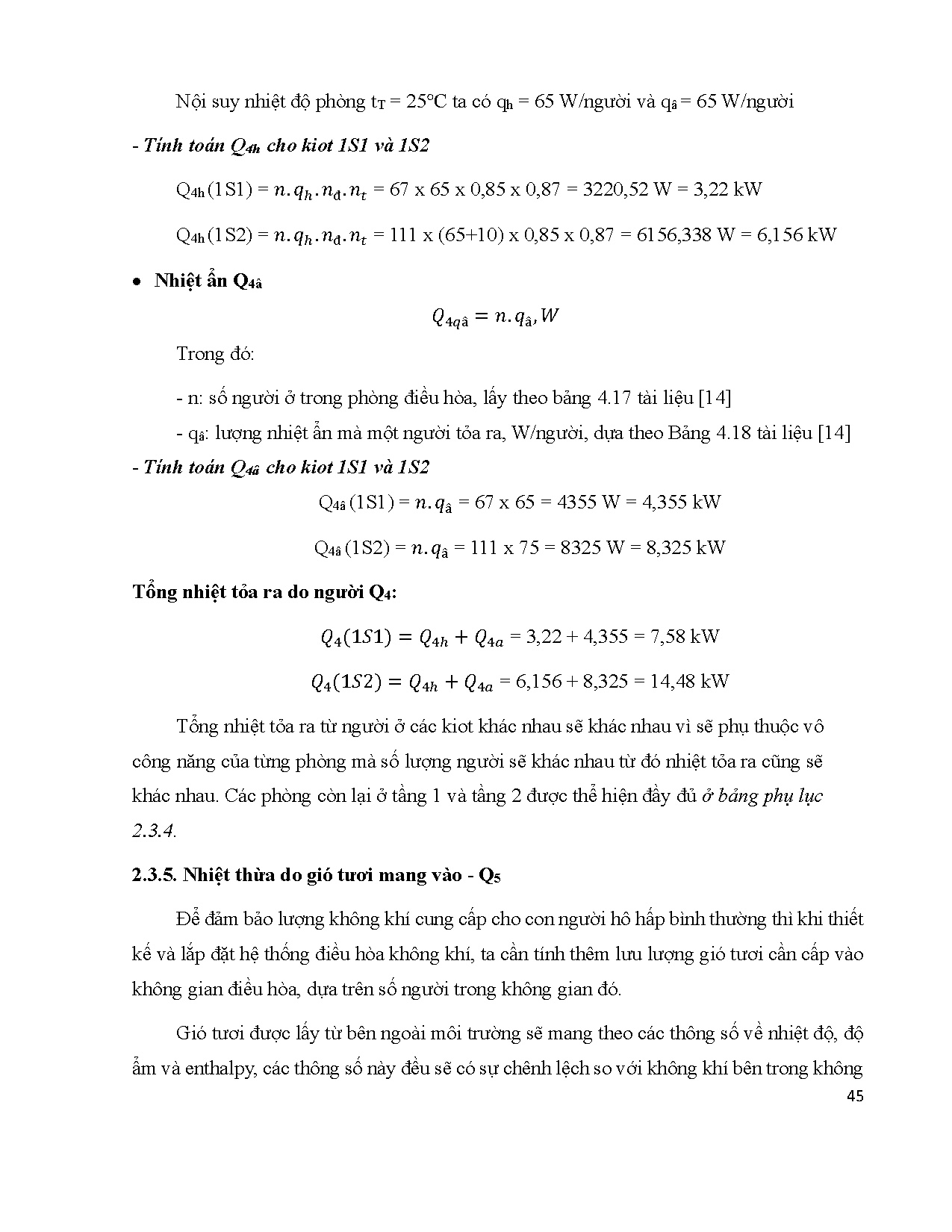

- Tính toán kiểm tra hệ thống điều hoà không khí bằng phương pháp Carrier cùng các
TCVN, QCVN và so sánh lại với thông số thiết kế của công ty.
- Tính toán các số liệu và lựa chọn các thiết bị phù hợp với thông số tính toán được của hệ
thống, từ đó so sánh với công trình thực tế. Rút ra nhận xét.

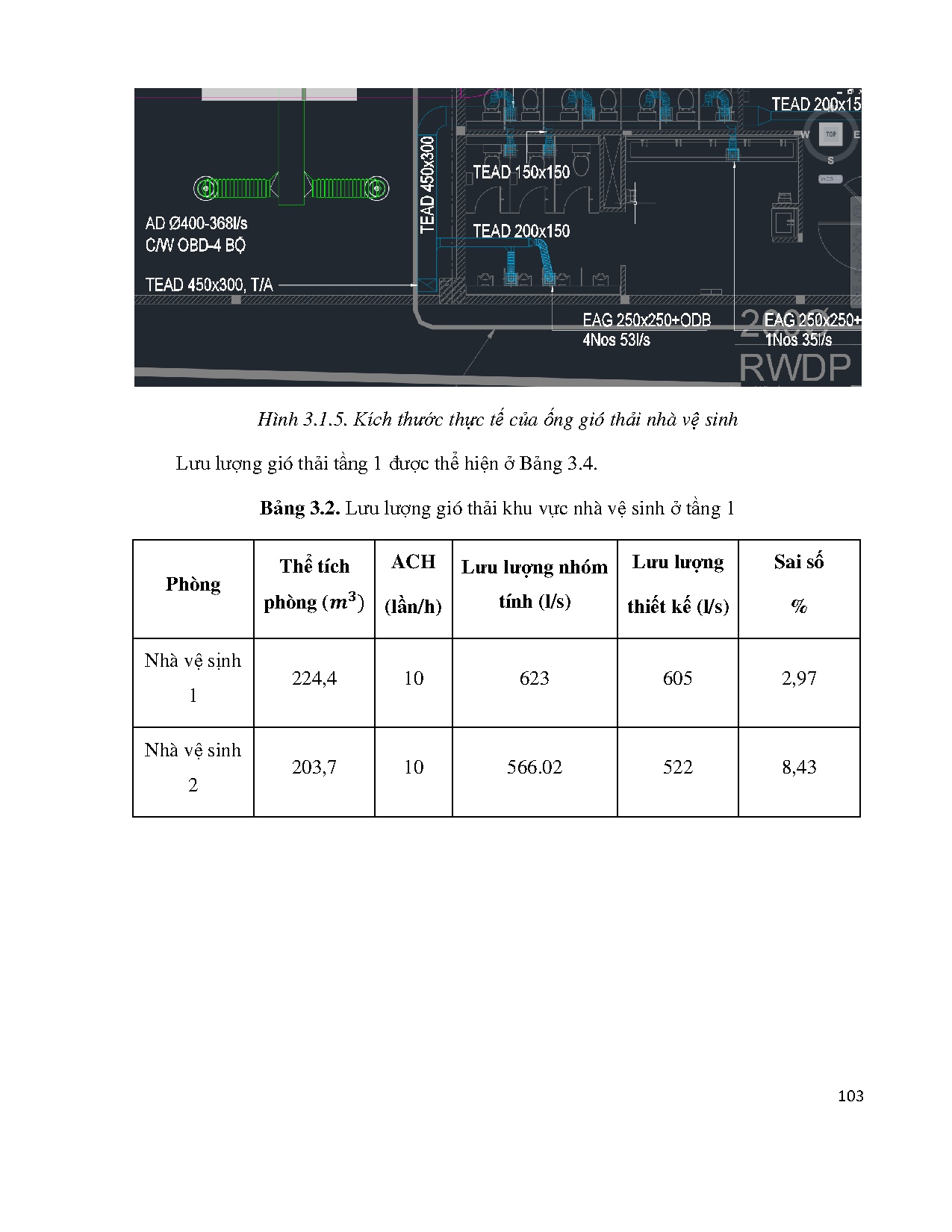

- Tính toán kiểm tra hệ thống thông gió, tạo áp và hút khói. Từ đó so sánh với công trình
thực tế và rút ra nhận xét.
- Dựng mô hình Revit cho hệ thống điều hoà không khí và thông gió cho dự án.
2. Sản phẩm của đề tài

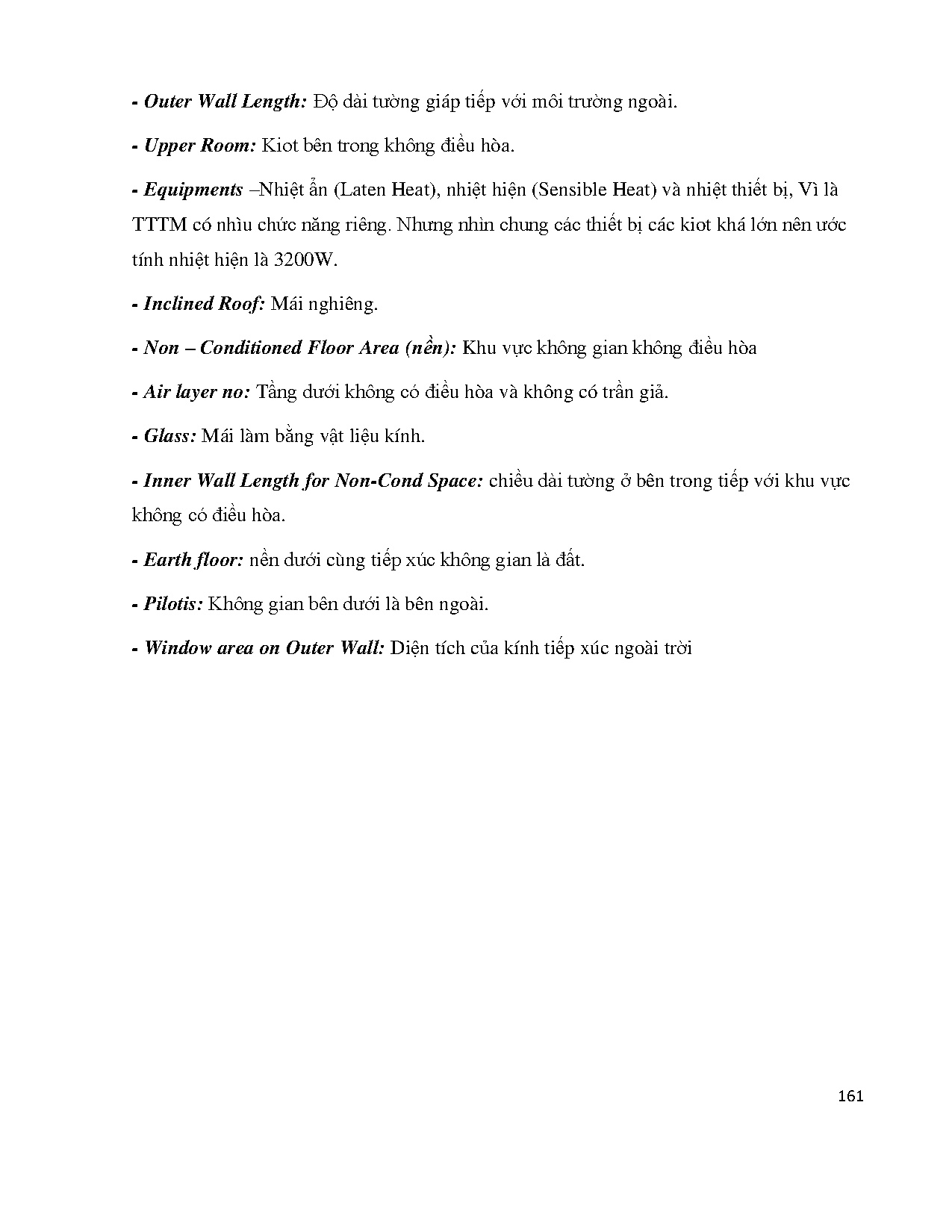

- Kết quả tính toán hệ thống điều hoà không khí bằng phương pháp Carrier, phần mềm
Heatload Daikin.
- So sánh với thông số của công trình, qua đó rút ra kinh nghiệm và nhận xét.
- Bảng kết quả tính toán hệ thống thông gió, tạo áp, hút khói, so sánh với thông số của công
trình.
- Mô hình hệ thống điều hoà không khí và thông gió bằng phần mềm Revit.
3. Ngày giao nhiệm vụ đề tài: 17/02/2024
4. Ngày hoàn thành n
...

...
t 1S1

210

Hình phụ lục 1.4: Shop thời trang ERKE SPORTS ( kiot 1S2)

Hình phụ lục 1.5: Lối vào bãi giữ xe
211

Hình phụ lục 1.6. Bên trong bãi giữ xe Go!

Hình phụ lục 1.7. Bên trong bãi giữ xe Go!
212

213

PHỤ LỤC 4.
Triển khai bản vẽ điều hoà không khí bằng phần mềm AUTODESK REVIT
Phụ lục 4.1. Một số hình ảnh về hệ thống thông gió

Hình phụ lục 4.1. Kết nối ống gió với AHU và trục Riser ống gió

214

Hình phụ lục 4.2. Hình ảnh ống gió gió tầng 2

Hình phụ lục 4.3. Hình ảnh ống gió gió tầng 1
215

Phụ lục 4. 2. Một số hình ảnh về hệ thống ống nước lạnh chiller

Hình phụ lục 4.4. Hình ảnh ống nước Chiller

216

Hình phụ lục 4.5. Hình ảnh cụm Chiller và tháp giải nhiệt

217

BỘ GIÁO DỤC VÀ ĐÀO TẠO

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

Độc lập – Tự do – Hạnh phúc

THÀNH PHỐ HỒ CHÍ MINH

BẢN CAM KẾT VÀ XÁC KIỂM TRA ĐẠO VĂN
(DÀNH CHO BÁO CÁO NGHIÊN CỨU KHOA HỌC SINH VIÊN,
KHÓA LUẬN, LUẬN VĂN, LUẬN ÁN)
I. Thông tin chung
1. Tên sản phẩm học thuật: Tính toán kiểm tra và triển khai bản vẽ bằng phần mềm Revit
hệ thống điều hoà không khí và thông gió trung tâm thương mại GO! Thái Bình.
2. Loại hình sản phẩm học thuật (Báo cáo nghiên cứu khoa học sinh viên/khóa luận tốt
nghiệp/luận văn thạc sĩ/luận án tiến sĩ): Khóa luận tốt nghiệp
2. Mã số sản phẩm học thuật (nếu có):
3. Thông tin tác giả (ghi tất cả tác giả của sản phẩm)
Stt

Họ và tên

MSSV/MSHV

1
2
3

Nguyễn Phúc Hoàng Chương
Nguyễn Hữu Minh
Nguyễn Phú Mỹ

20147146
20147048
20147194

Vai trò
(Chủ nhiệm/thành viên/tác giả
chính/đồng tác giả…)
Thành viên
Thành viên
Thành viên

4. Thông tin giảng viên hướng dẫn
Họ và tên: ThS. Võ Kim Hằng

MSCB: 6139

Khoa: Cơ khí động lực
II. Kết quả kiểm tra đạo văn
Ngày nộp sản phẩm

Ngày kiểm tra đạo
văn

% trùng lặp toàn
nội dung

% trùng lặp cao
nhất từ 1 nguồn

10/07/2024

10/07/2024

17%

15%

Lưu ý: % trùng lặp nêu ở bảng trên không tính % trùng lặp của danh mục tài liệu tham khảo.
III. Cam kết
Nhóm tác giả sản phẩm học thuật và giảng viên hướng dẫn cam kết rằng:
218

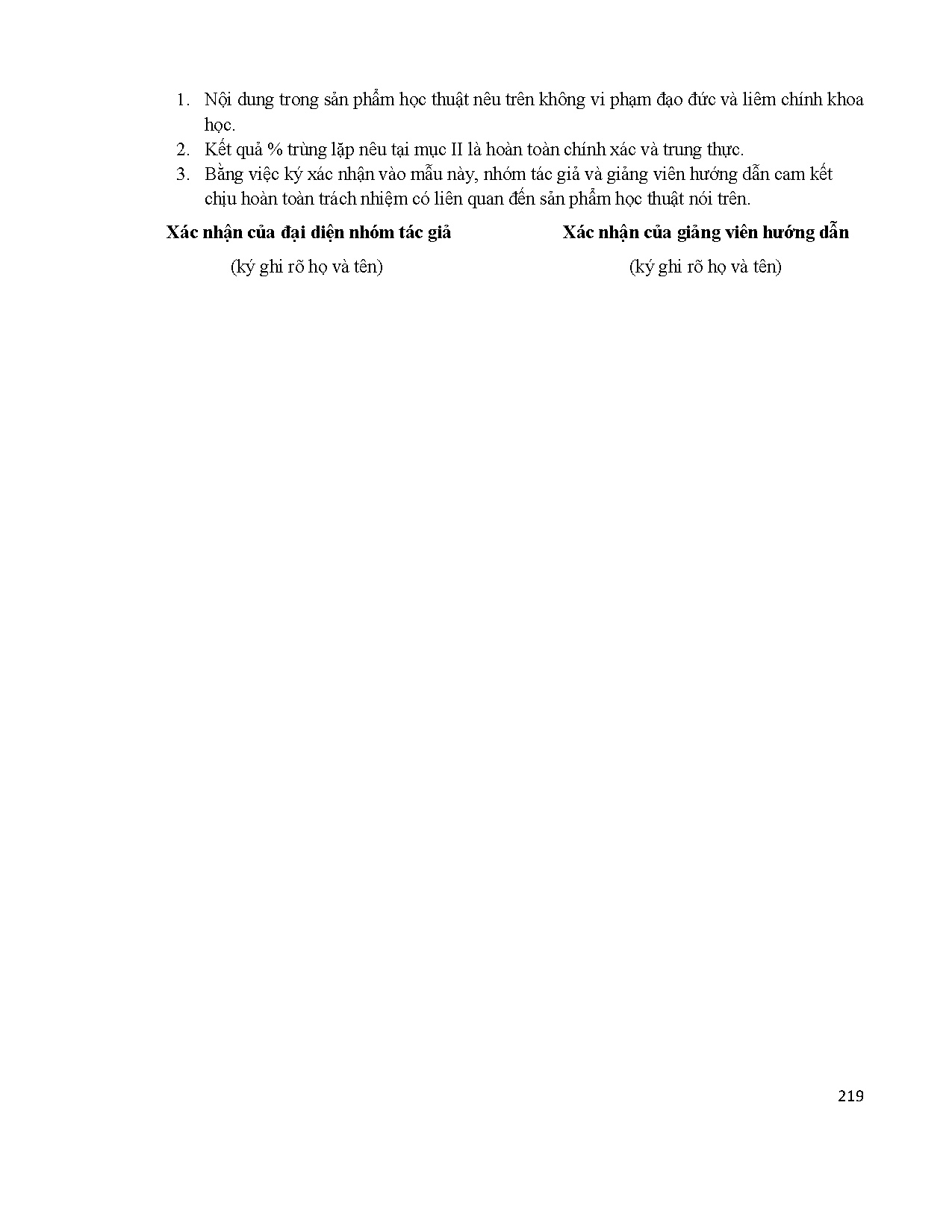

1. Nội dung trong sản phẩm học thuật nêu trên không vi phạm đạo đức và liêm chính khoa
