PGS.TS ĐÀO MẠNH HÙNG – THS VŨ VĂN TẤN – KS TẠ THỊ THANH HUYỀN



-Bài tập Lý thuyết ô tô

1

Downloaded by 19_ Tr?n Nam K?_12A7 ([email protected])

lOMoARcPSD|38285806

PGS.TS ĐÀO MẠNH HÙNG – THS VŨ VĂN TẤN – KS TẠ THỊ THANH HUYỀN



MỞ ĐẦU

-Bài tập Lý thuyết ô tô

2

Downloaded by 19_ Tr?n Nam K?_12A7 ([email protected])

lOMoARcPSD|38285806

PGS.TS ĐÀO MẠNH HÙNG – THS VŨ VĂN TẤN – KS TẠ THỊ THANH HUYỀN

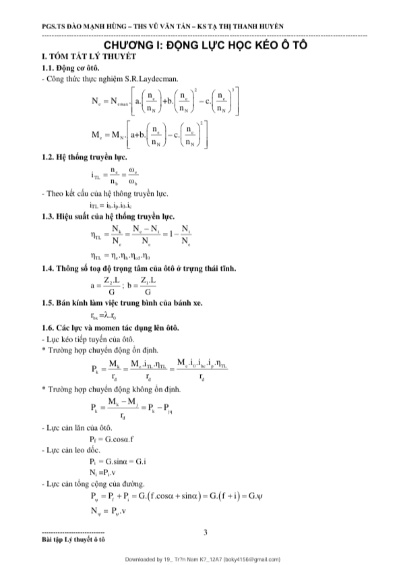

CHƯƠNG I: ĐỘNG LỰC HỌC KÉO Ô TÔ

I. TÓM TẮT LÝ THUYẾT
1.1. Động cơ ôtô.
- Công thức thực nghiệm S.R.Laydecman.

3
  n   n 2
 ne  
e
e
N e  N e max . a.  +b.   – c.   
  n N   n N 
 n N  
2

 ne 
 ne  
M e  M N . a+b.  – c.  

 nN 
 n N  

1.2. Hệ thống truyền lực.
n
ω
i TL  e  e
nb ωb
- Theo kết cấu của hệ thông truyền lực.
iTL = ih.ip.i0.ic
1.3. Hiệu suất của hệ thống truyền lực.

ηTL 

Nk Ne – Nt
N

1– t
Ne
Ne
Ne

ηTL  ηe .η h .ηcđ .η0
1.4. Thông số toạ độ trọng tâm của ôtô ở trựng thái tĩnh.
Z .L
Z .L
a 2 b 1
G
G
1.5. Bán kính làm việc trung bình của bánh xe.

rbx =.r0
1.6. Các lực và momen tác dụng lên ôtô.
- Lục kéo tiếp tuyến của ôtô.
* Trường hợp chuyển động ổn định.

Pk 

M k M e .i TL .ηTL M e .i 0 .i hc .i p .ηTL


rđ
rđ
rđ

* Trường hợp chuyển động không ổn định.

Pk 

Mk  M j
rđ

 Pk  Pjq

- Lực cản lăn của ôtô.
Pf = G.cosα.f
- Lực cản leo dốc.
Pi = G.sinα = G.i
Ni =Pi.v
- Lực cản tổng cộng của đường.

P  Pf  Pi  G.  f .cos  sin   G.  f  i   G.

N  = P .v
-Bài tập Lý thuyết ô tô

3

Downloaded by 19_ Tr?n Nam K?_12A7 ([email protected])

lOMoARcPSD|38285806

PGS.TS ĐÀO MẠNH HÙNG – THS VŨ VĂN TẤN – KS TẠ THỊ THANH HUYỀN


...

...
-Bài tập Lý thuyết ô tô

230

Downloaded by 19_ Tr?n Nam K?_12A7 ([email protected])

lOMoARcPSD|38285806

PGS.TS ĐÀO MẠNH HÙNG – THS VŨ VĂN TẤN – KS TẠ THỊ THANH HUYỀN



T4=T4+T3(100)+ts3
ts4 = 1 vs4 = 9.3*ts4*Sy
for k=1:99
D_t4(1)=0
D_t4(k+1)=(T4(k+1)-T4(k))*(v_4(k)+v_4(k+1))/2
end
for k=1:99
S4(1)=D_t4(1)
S4(k+1)=S4(k)+D_t4(k+1)
end
S4 = S4+S3(100)+ss3
ss4 = (v_4(100)-4.73*ts4*Sy)*ts4
%=====================================================
v_5=linspace(v_4(100)-vs4,V5(n),100)
gtn_5=polyval(p5,v_5)
for k=1:99
Dt5(1)=0
Dt5(k+1)=(v_5(k+1)-v_5(k))*(gtn_5(k)+gtn_5(k+1))/2
end
for k=1:99
T5(1)=Dt5(1)
T5(k+1)=T5(k)+Dt5(k+1)
end
T5=T5+T4(100)+ts4
for k=1:99
D_t5(1)=0
D_t5(k+1)=(T5(k+1)-T5(k))*(v_5(k)+v_5(k+1))/2
end
for k=1:99
S5(1)=D_t5(1)
S5(k+1)=S5(k)+D_t5(k+1)
end
S5 = S5+S4(100)+ss4
%!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
v=3.6*[v_1 v_2 v_3 v_4 v_5]
T=[T1 T2 T3 T4 T5]
Stt = [S1 S2 S3 S4 S5]
dtdl = figure
set(dtdl,Numbertitle,off)
set(dtdl,Color,[0.4 0.6 0.8])
-Bài tập Lý thuyết ô tô

231

Downloaded by 19_ Tr?n Nam K?_12A7 ([email protected])

lOMoARcPSD|38285806

PGS.TS ĐÀO MẠNH HÙNG – THS VŨ VĂN TẤN – KS TẠ THỊ THANH HUYỀN



set(dtdl,Name,DO THI QUANG DUONG TANG TOC)
% Ve DO THI QUANG DUONG TANG TOC
plot(v,Stt)
grid on
zoom on
hold on
xlabel(Van toc Oto: V(km/h))
ylabel(Quang duong tang toc: S_t_t(m))
%=====================================================
% GIA TOC CUA XE
% Sy = 0.02 He so can cua duong tinh ca he so can doc
Sy=fcl0
Denta=1+0.05*(1+I_hs.^2)
for i=1:5
for j=1:n
gt(i,j)=9.81*(D(i,j)-Sy)/Denta(i)
end
end
gt1=gt(1,:)
gt2=gt(2,:)
gt3=gt(3,:)
gt4=gt(4,:)
gt5=gt(5,:)
dtdl = figure
set(dtdl,Numbertitle,off)
set(dtdl,Color,[0.4 0.6 0.8])
set(dtdl,Name,DO THI GIA TOC)
% Ve DO THI GA TOC
plot(3.6*V1,gt1,3.6*V2,gt2,3.6*V3,gt3,3.6*V4,gt4,3.6*V5,gt5)
grid on
zoom on
legend(Tay so 1,Tay so 2,Tay so 3,Tay so 4,Tay so 5)
xlabel(Van toc Oto: V(Km/h))
ylabel(Gia toc Oto: j(m/s^2))
%===================THE END===============================
