Đồ án tốt nghiệp - Thiết kế và chế tạo máy định lượng và đóng gói sản phẩm dạng hạt

Tên môn học: Khóa luận tốt nghiệp

Giá: 40.000đ

Tổng thanh toán:

40.000đ

Người đăng tải:

#10377

Chi tiết tài liệu :

Đồ án tốt nghiệp ngành Công nghệ chế tạo máy - Thiết kế và chế tạo máy định lượng và đóng gói sản phẩm dạng hạt - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	7.14 MB
Số trang	92
Ngành	CN chế tạo máy

Lượt xem	14
Ngày đăng	20/01/2026

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯

KHOA CƠ KHÍ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
Đề tài: “ THIẾT KẾ VÀ CHẾ TẠO MÁY ĐỊNH LƯỢNG
VÀ ĐÓNG GÓI SẢN PHẨM DẠNG HẠT”
GVHD: Th.S. TRẦN QUỐC HÙNG
SVTH: HUỲNH TRẦN THIÊN PHÚC

MSSV: 20146268

Lớp: 20143CL4B

20143338

20143CL4B

NGUYỄN HỮU HUY
Ngành: CÔNG NGHỆ CHẾ TẠO MÁY

Khoá: 2020 – 2024
Tp. Hồ Chí Minh, tháng 06/2024

`

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ CHẾ TẠO MÁY
⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯

BỘ MÔN CÔNG NGHỆ CHẾ TẠO MÁY

ĐỒ ÁN TỐT NGHIỆP
Đề tài: “ THIẾT KẾ VÀ CHẾ TẠO MÁY ĐỊNH LƯỢNG
VÀ ĐÓNG GÓI SẢN PHẨM DẠNG HẠT”
GVHD: Th.S. TRẦN QUỐC HÙNG
SVTH: HUỲNH TRẦN THIÊN PHÚC

MSSV: 20146268

Lớp: 20143CL4B

20143338

20143CL4B

NGUYỄN HỮU HUY

Ngành: CÔNG NGHỆ CHẾ TẠO MÁY

Khoá: 2020 – 2024
Tp. Hồ Chí Minh, tháng 06/2024
`

NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
..............................................................................................................................................
...........................
...

...
T_NHAN_3, INPUT)
pinMode(NUT_NHAN_4, INPUT)
}
long chuongTrinh_1_counter = 0
void ChuongTrinh_1() { // duoc goi moi 10ms
chuongTrinh_1_counter++
if(chuongTrinh_1_counter = 0 &amp&amp chuongTrinh_1_counter 200) { // 10*100 = 1s. tu 0s -
2s
digitalWrite(MOTOR_PIN, HIGH)
digitalWrite(Relay_Tren_Pin, HIGH)
digitalWrite(Relay_Duoi_Pin, HIGH)
} else if (chuongTrinh_1_counter = 200 &amp&amp chuongTrinh_1_counter 500) { // tu 2s - 5s
digitalWrite(MOTOR_PIN, LOW)
digitalWrite(Relay_Tren_Pin, LOW)
digitalWrite(Relay_Duoi_Pin, LOW)
} else {
chuongTrinh_1_counter = 0
}
}
uint8_t moMotor = 0
uint8_t moXylanhTren = 0
uint8_t moXylanhDuoi = 0
void ChuongTrinh_0() {
// Kiem Tra Nhut Nhan 2 va mo Motor
if (KiemTraNutNhan(NUT_NHAN_2)) {
if(moMotor == 0) {
VIII

moMotor = 1
} else {
moMotor = 0
}
// Mo motor
if (moMotor == 1) {
digitalWrite(MOTOR_PIN, HIGH)
lcd.setCursor(0,1)
lcd.print(Mode 0: Manual)
lcd.setCursor(0,2)
lcd.print(Mo motor
} else {

)

digitalWrite(MOTOR_PIN, LOW)
lcd.setCursor(0,1)
lcd.print(Mode 0: Manual)
lcd.setCursor(0,2)
lcd.print(Tat motor

)

}
}
// Nut Nhan 3
if (KiemTraNutNhan(NUT_NHAN_3) ) {
if (moXylanhTren == 0) {
moXylanhTren = 1
} else {
moXylanhTren = 0
}
if (moXylanhTren == 1){
digitalWrite(Relay_Tren_Pin, HIGH)
lcd.setCursor(0,2)
lcd.print(Dong xylanh Tren
)
} else {
digitalWrite(Relay_Tren_Pin, LOW)
lcd.setCursor(0,2)
lcd.print(Mo xylanh Tren

)

}
IX

}
//Kiem tra nut nhan 4
if (KiemTraNutNhan(NUT_NHAN_4)){
if(moXylanhDuoi == 0){
moXylanhDuoi = 1
} else {
moXylanhDuoi = 0
}
if(moXylanhDuoi == 1){
digitalWrite(Relay_Duoi_Pin, HIGH)
lcd.setCursor(0,2)
lcd.print(Dong xylanh Duoi

)

} else {
digitalWrite(Relay_Duoi_Pin, LOW)
lcd.setCursor(0,2)
lcd.print(Mo xylanh Duoi

)

}
}
}
oid loop() {
// Kiem tra nut Nhan
if (KiemTraNutNhan(NUT_NHAN_1)) {
if (TrangThaiChuongTrinh == 0){
TrangThaiChuongTrinh = 1
lcd.setCursor(0,1)
// tell the screen to write “hello, from” on the top row
lcd.print(Mode 1: Auto )
digitalWrite(MOTOR_PIN, LOW)
} else{
TrangThaiChuongTrinh = 0
digitalWrite(MOTOR_PIN, LOW)
lcd.setCursor(0,1)
lcd.print(Mode 0: Manual)
}
}
X

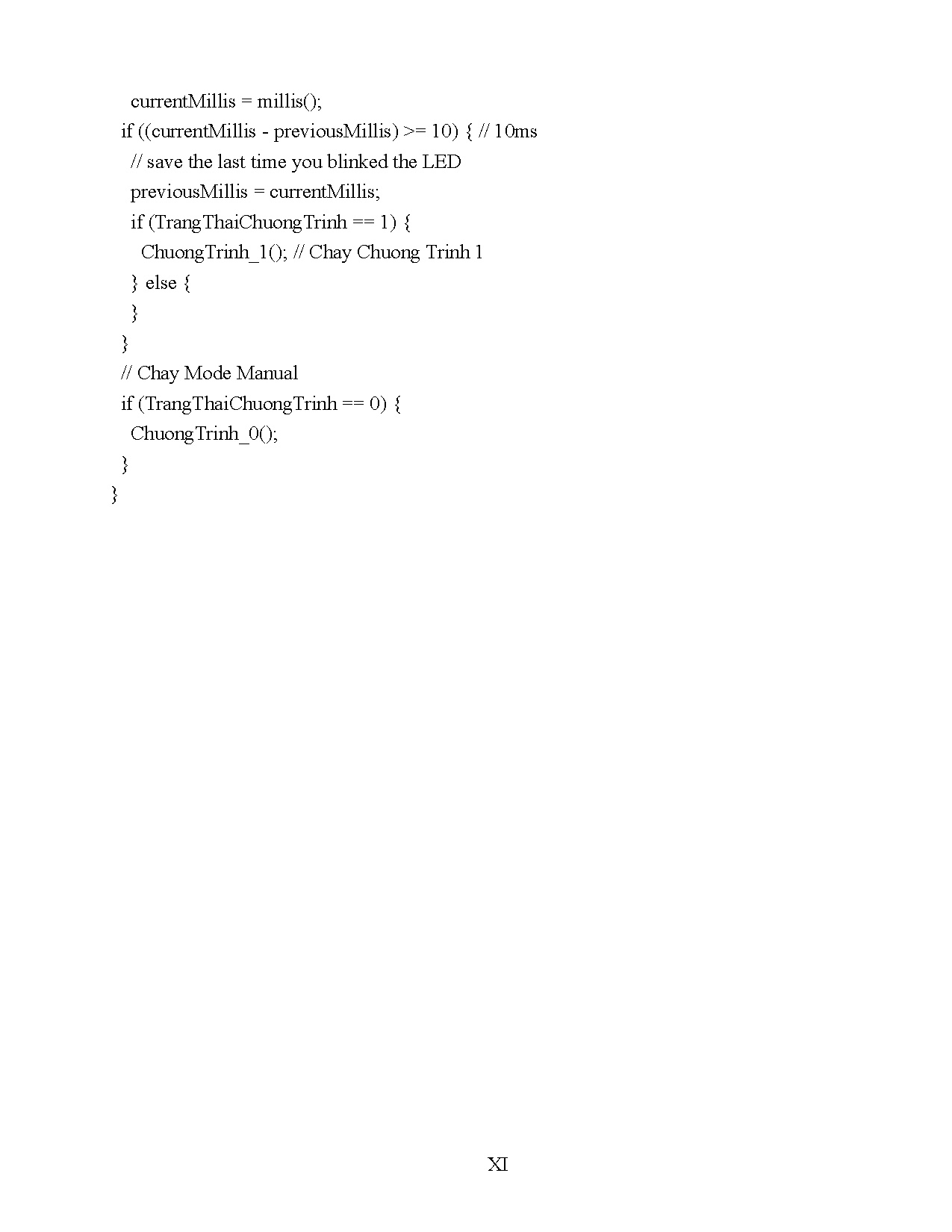

currentMillis = millis()
if ((currentMillis - previousMillis) = 10) { // 10ms
// save the last time you blinked the LED
previousMillis = currentMillis
if (TrangThaiChuongTrinh == 1) {
ChuongTrinh_1() // Chay Chuong Trinh 1
} else {
}
}
// Chay Mode Manual
if (TrangThaiChuongTrinh == 0) {
ChuongTrinh_0()
}
}

XI
