giá trị Mxmin

CHƯƠNG 7: THIẾT KẾ KẾT CẤU NỀN MÓNG
TRANG 165

Hình 7.49. Strip B – Theo phương Y - Vùng giá trị Mxmax

Hình 7.50. Strip B – Theo phương Y - Vùng giá trị Mxmin
• Tính thép điển hình
Thép theo phương X - Strip A
Thép lớp dưới chịu momen dương – Tổ hợp: ENV-M3 (Max)

CHƯƠNG 7: THIẾT KẾ KẾT CẤU NỀN MÓNG
TRANG 166

Hình 7.51. Strip B – Theo phương Y - Vị trí Mxmax
Mxmax= 5741.62 (kNm) – Thuộc dãy giữa CSA5
Tiết diện dải biên: bh=2.0×3.5 (m
2
)
Chọn a= 0.2 (m)
h0 = h – a =3.5– 0.2 = 3.3 (m)
b= 2.0 (m) mR 22
b b o
M
0.016 0.372
R bh 1.0 170
6
0
1
0 2.0 3.3
574 . 2
 = = =   =
   
m
0.5(1 1 2 ) 0.5(1 1 2 0.016) 0.992 = + −  = + −  =

Diện tích thép phân bố trên đoạn b= 2.0 (m) 4 2 2
s
so
M
A 40.31 10 (m ) 40.31(cm )
R h 435000 0.99 3
5741.
2 .3
62
−
= = =  =
  

Chọn Ø20a100 trên đoạn 2.0 (m): Asc = 62.83 (cm
2
)
Hàm lượng thép phương X tt s
o
c s
o
A 40.31
100% 0.06(%)
bh (2.0 100) (3.3 100)
A 4031.24
100% 0.10(%)
bh (2.0 100) (3.3 100)
 = =  =
  
 = =  =
  

• Bảng tính thép đài móng

CHƯƠNG 7: THIẾT KẾ KẾT CẤU NỀN MÓNG
TRANG 167

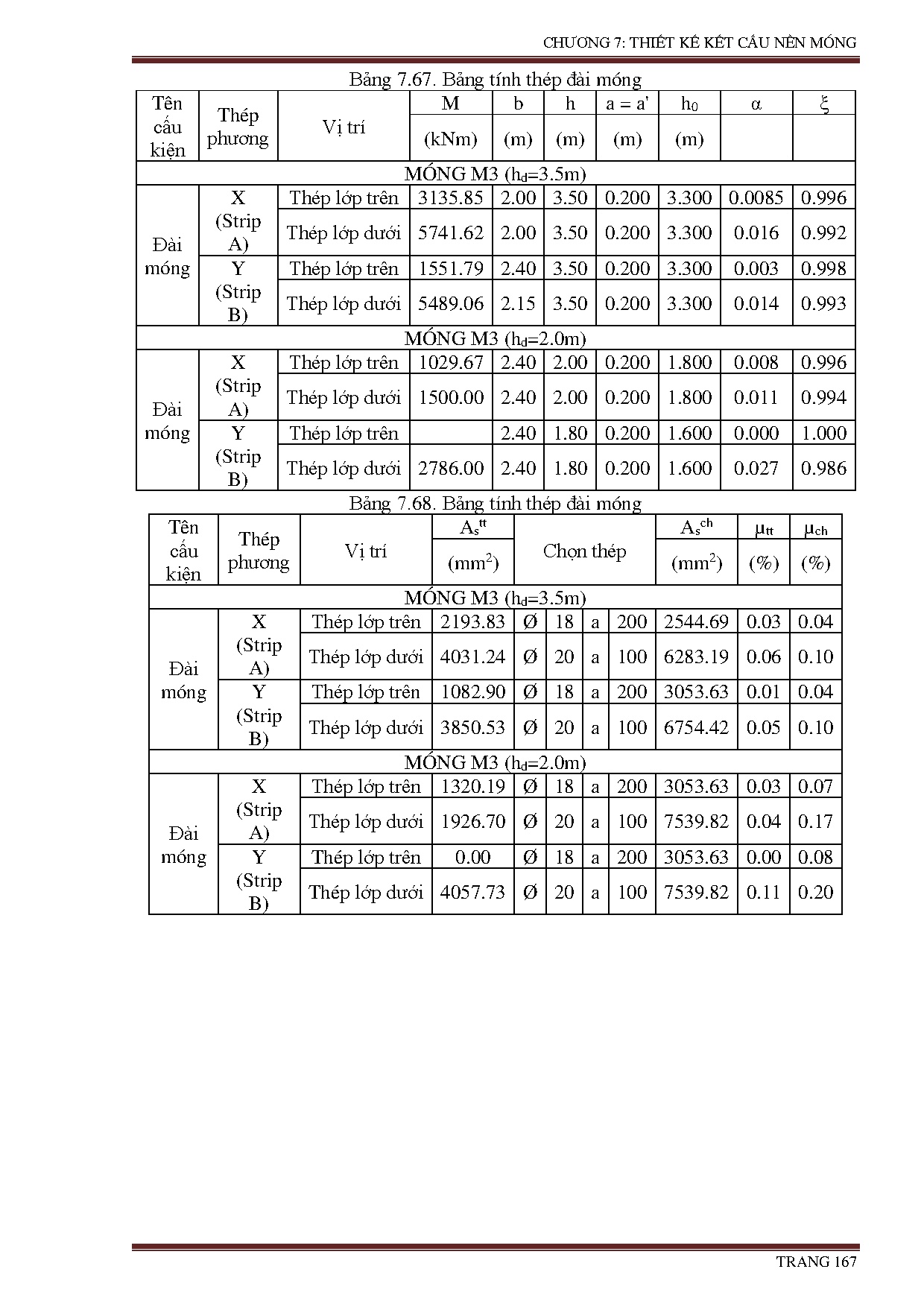

Bảng 7.67. Bảng tính thép đài móng
Tên
cấu
kiện
Thép
phương
Vị trí
M b h a = a h0 α ξ
(kNm) (m) (m) (m) (m)
MÓNG M3 (hd=3.5m)
Đài
móng
X
(Strip
A)
Thép lớp trên 3135.85 2.00 3.50 0.200 3.300 0.0085 0.996
Thép lớp dưới 5741.62 2.00 3.50 0.200 3.300 0.016 0.992
Y
(Strip
B)
Thép lớp trên 1551.79 2.40 3.50 0.200 3.300 0.003 0.998
Thép lớp dưới 5489.06 2.15 3.50 0.200 3.300 0.014 0.993
MÓNG M3 (hd=2.0m)
Đài
móng
X
(Strip
A)
Thép lớp trên 1029.67 2.40 2.00 0.200 1.800 0.008 0.996
Thép lớp dưới 1500.00 2.40 2.00 0.200 1.800 0.011 0.994
Y
(Strip
B)
Thép lớp trên 2.40 1.80 0.200 1.600 0.000 1.000
Thép lớp dưới 2786.00 2.40 1.80 0.200 1.600 0.027 0.986
Bảng 7.68. Bảng tính thép đài móng
Tên
cấu
kiện
Thép
phương
Vị trí
As
tt

Chọn thép
As
ch
µtt µch
(mm
2
) (mm
2
) (%) (%)
MÓNG M3 (hd=3.5m)
Đài
móng
X
(Strip
A)
Thép lớp trên 2193.83 Ø 18 a 200 2544.69 0.03 0.04
Thép lớp dưới 4031.24 Ø 20 a 100 6283.19 0.06 0.10
Y
(Strip
B)
Thép lớp trên 1082.90 Ø 18 a 200 3053.63 0.01 0.04
Thép lớp dưới 3850.53 Ø 20 a 100 6754.42 0.05 0.10
MÓNG M3 (hd=2.0m)
Đài
móng
X
(Strip
A)
Thép lớp trên 1320.19 Ø 18 a 200 3053.63 0.03 0.07
Thép lớp dưới 1926.70 Ø 20 a 100 7539.82 0.04 0.17
Y
(Strip
B)
Thép lớp trên 0.00 Ø 18 a 200 3053.63 0.00 0.08
Thép lớp dưới 4057.73 Ø 20 a 100 7539.82 0.11 0.20
