BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM

ĐỒ ÁN TỐT NGHIỆP

V – STAR BUILDING
Phường Phú Nhuận, Quận 7, Thành phố Hồ Chí Minh

GVHD: PGS. TS. LÊ ANH THẮNG
SVTH: ĐẶNG THANH TÂN
MSSV: 19149325
KHÓA: 2019

Thành phố Hồ Chí Minh, tháng

/06/2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ
THUẬT TP. HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA
VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN DƯỚNG DẪN
Họ và tên sinh viên: ĐẶNG THANH TÂN – MSSV: 19149325
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: V-STAR BUILDING
Họ và tên giảng viên hướng dẫn: PGS. TS. LÊ ANH THẮNG
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................................
5. Đánh giá loại:
.................................................................................................................................................
6. Điểm:……………….(Bằng chữ: ....................................................................................... )
TP. Hồ Chí Minh,
...

...
chiều cao đón gió, H = 3.3 m
Lực dọc trong thanh chống xiên (bố trí thanh chống xiên một góc 60 ):
P+W

5.5 + 1.16

= 13.32 ( kN )   N  = 17 ( kN )
cos 
cos 600
→ Cây chống thỏa điều kiện
N=

=

Bảng 8.11. Thống kê cốp pha vách
Thông kê coffa vách
Loại

Tiết diện

Số lượng

Bước

Ván

21 (mm)

4

-

Sườn đứng

50x50x1.8 (mm)

16

0.6 (m)

Sườn ngang

50x50x1.8 (mm)

22

0.3 (m)

Ty ren

D16

-

-

Cây chống

D49 x 2 (mm)

8

1.2 (m)

SVTH: ĐẶNG THANH TÂN

215

MSSV: 19149325

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS. TS. LÊ ANH THẮNG

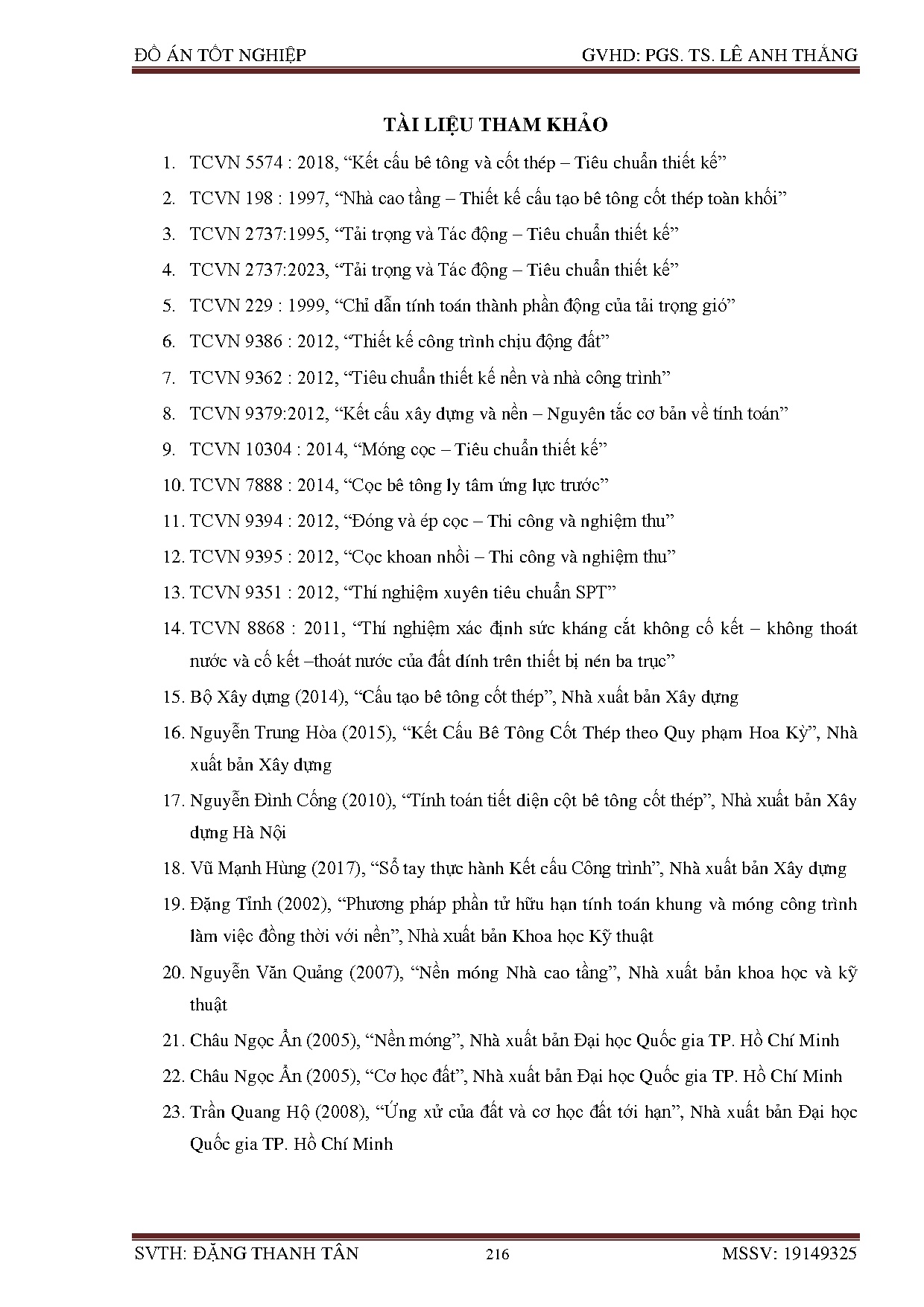

TÀI LIỆU THAM KHẢO
1. TCVN 5574 : 2018, “Kết cấu bê tông và cốt thép – Tiêu chuẩn thiết kế”
2. TCVN 198 : 1997, “Nhà cao tầng – Thiết kế cấu tạo bê tông cốt thép toàn khối”
3. TCVN 2737:1995, “Tải trọng và Tác động – Tiêu chuẩn thiết kế”
4. TCVN 2737:2023, “Tải trọng và Tác động – Tiêu chuẩn thiết kế”
5. TCVN 229 : 1999, “Chỉ dẫn tính toán thành phần động của tải trọng gió”
6. TCVN 9386 : 2012, “Thiết kế công trình chịu động đất”
7. TCVN 9362 : 2012, “Tiêu chuẩn thiết kế nền và nhà công trình”
8. TCVN 9379:2012, “Kết cấu xây dựng và nền – Nguyên tắc cơ bản về tính toán”
9. TCVN 10304 : 2014, “Móng cọc – Tiêu chuẩn thiết kế”
10. TCVN 7888 : 2014, “Cọc bê tông ly tâm ứng lực trước”
11. TCVN 9394 : 2012, “Đóng và ép cọc – Thi công và nghiệm thu”
12. TCVN 9395 : 2012, “Cọc khoan nhồi – Thi công và nghiệm thu”
13. TCVN 9351 : 2012, “Thí nghiệm xuyên tiêu chuẩn SPT”
14. TCVN 8868 : 2011, “Thí nghiệm xác định sức kháng cắt không cố kết – không thoát
nước và cố kết –thoát nước của đất dính trên thiết bị nén ba trục”
15. Bộ Xây dựng (2014), “Cấu tạo bê tông cốt thép”, Nhà xuất bản Xây dựng
16. Nguyễn Trung Hòa (2015), “Kết Cấu Bê Tông Cốt Thép theo Quy phạm Hoa Kỳ”, Nhà
xuất bản Xây dựng
17. Nguyễn Đình Cống (2010), “Tính toán tiết diện cột bê tông cốt thép”, Nhà xuất bản Xây
dựng Hà Nội
18. Vũ Mạnh Hùng (2017), “Sổ tay thực hành Kết cấu Công trình”, Nhà xuất bản Xây dựng
19. Đặng Tỉnh (2002), “Phương pháp phần tử hữu hạn tính toán khung và móng công trình
làm việc đồng thời với nền”, Nhà xuất bản Khoa học Kỹ thuật
20. Nguyễn Văn Quảng (2007), “Nền móng Nhà cao tầng”, Nhà xuất bản khoa học và kỹ
thuật
21. Châu Ngọc Ẩn (2005), “Nền móng”, Nhà xuất bản Đại học Quốc gia TP. Hồ Chí Minh
22. Châu Ngọc Ẩn (2005), “Cơ học đất”, Nhà xuất bản Đại học Quốc gia TP. Hồ Chí Minh
23. Trần Quang Hộ (2008), “Ứng xử của đất và cơ học đất tới hạn”, Nhà xuất bản Đại học
Quốc gia TP. Hồ Chí Minh

SVTH: ĐẶNG THANH TÂN

216

MSSV: 19149325
