Đồ án tốt nghiệp - Tòa nhà văn phòng quận 8

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

TOÀ NHÀ VĂN PHÒNG QUẬN 8

GVHD: Th.S NGUYỄN VĂN KHOA
SVTH: HÀ ĐỨC PHI
MSSV: 15149157
KHÓA: 2015

Thành phố Hồ Chí Minh, tháng 07 năm 2022
2020

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP
TOÀ NHÀ VĂN PHÒNG QUẬN 8

GVHD: Th.S NGUYỄN VĂN KHOA
SVTH: HÀ ĐỨC PHI
MSSV: 15149157
KHÓA: 2015

Thành phố Hồ Chí Minh, tháng 07 năm 2022
2020

LỜI CẢM ƠN
Sau gần bốn năm học tập tại trường Đại học Sư phạm Kỹ thuật thành phố Hồ Chí Minh, chặn
đường cuối cùng để có thể hoàn thành chương trình, chính thức trở thành tân Kỹ sư chính là Luận
văn tốt nghiệp, là sản phẩm của toàn bộ quá trình học tập và mở ra cho mỗi sinh viên một hướng
đi vào ngành nghề trong tương lai.
Để có thể hoàn thành tốt được Luận văn, ngoài sự cố gắng và nỗ lực của bản thân, em cũng vô
cùng vinh hạnh khi có được sự giúp đỡ, chỉ bảo, hậu thuẫn và cổ vũ tinh thần của các thầy cô khoa
Xây dựng, giảng viên hướng dẫn, gia đình và bạn bè.
Em xin cảm ơn các thầy, cô ở khoa Xây dựng và trường Đại học Sư phạm Kỹ Thuật TP.HCM
đã truyền cho em kiến thức chuyên ngành, kỹ năng cứng và kỹ năng mềm, sự định hướng và sự
trải nghiệm tuyệt vời trong suốt những năm học qua, giúp em có cái nhìn chính xác hơn con đường
mà em đang lựa chọn.
Em xin chân thành gửi lời cảm ơn cũng như sự kính trọng đến thầy Nguyễn Văn Khoa. Em thấy
bản thân mình may mắn khi được thầy hướng dẫn khóa Luận văn tốt nghiệp. Trong quá trình thực
hiện Luận văn này, thầy đã không những truyền đạt, hướng dẫn kiến thức chuyên ngành mà còn
giúp em có cái nhìn rộng hơn về ngành Xây dựng dân dụng, giúp em có cái nhìn đúng đắn về thiết
kế kết cấu. Những kiến thức đó sẽ là hành trang cho em bước vào môi trường thực tế.
Cảm ơn gia đình và bạn bè đã tạo điều kiện cũng như động viên để em có thể hoàn thành được
khoá luận này.
Em xin chân thành cảm ơn!

Thành phố Hồ Chí Minh, ngày tháng năm 2022
Sinh viên thực hiện

Hà Đức Phi

LỜI CAM ĐOAN
Sinh viên xin cam đoan khóa Luận tốt nghiệp này là hoàn toàn do sinh viên tự thực hiện. Tất
cả khối lượng và số liệu chưa từng được công bố rộng rãi ở Việt Nam.

Thành phố Hồ Chí Minh, ngày tháng năm 2022
Sinh viên thực hiện

Hà Đức Phi

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP

Họ và tên sinh viên: Hà Đức Phi
MSSV: 15149157
Khoa: Xây dựng
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: Toà nhà Văn phòng Quận 8
Giáo viên hướng dẫn: ThS. Nguyễn Văn Khoa
Ngày nh
...

...
ng hợp khoảng cách giữa
các ống siêu âm không cố định do vậy có ảnh hưởng tới vận tốc truyền sóng siêu âm)
Mức độ suy giảm của tốc độ truyền sóng siêu âm trên thân cọc:
Bảng 7.3: Mức độ suy giảm của tốc độ truyền sóng siêu âm trên thân cọc

Chất lượng cọc
Độ suy giảm sóng âm
Tốt
10%
Khuyết tật nhẹ
10% - 20%
Khuyết tật lớn
20%
Bê tông bị ngắt quãng
Mất tín hiệu
• Mức độ suy giảm của năng lượng truyền sóng:
Khi mức độ suy giảm năng lượng cục bộ là 6dB thì có thể có sự thay đổi nhỏ (đầu dò
chưa tập trung vào ống, hay vị trí các đầu nối ống, vết nứt giữa bê tông và ống,…) nhưng chưa
hẳn là có khuyết điểm trong bê tông.
Khi mức độ suy giảm năng lượng cục bộ là 20dB thì dấu hiệu chắc chắn là có khuyết
điểm trong bê tông
➢ Một số hình ảnh thực tế

Hình 7.16: Máy siêu âm cọc khoan nhồi

Hình 7.17: Công tác thí nghiệm tại hiện trường

103

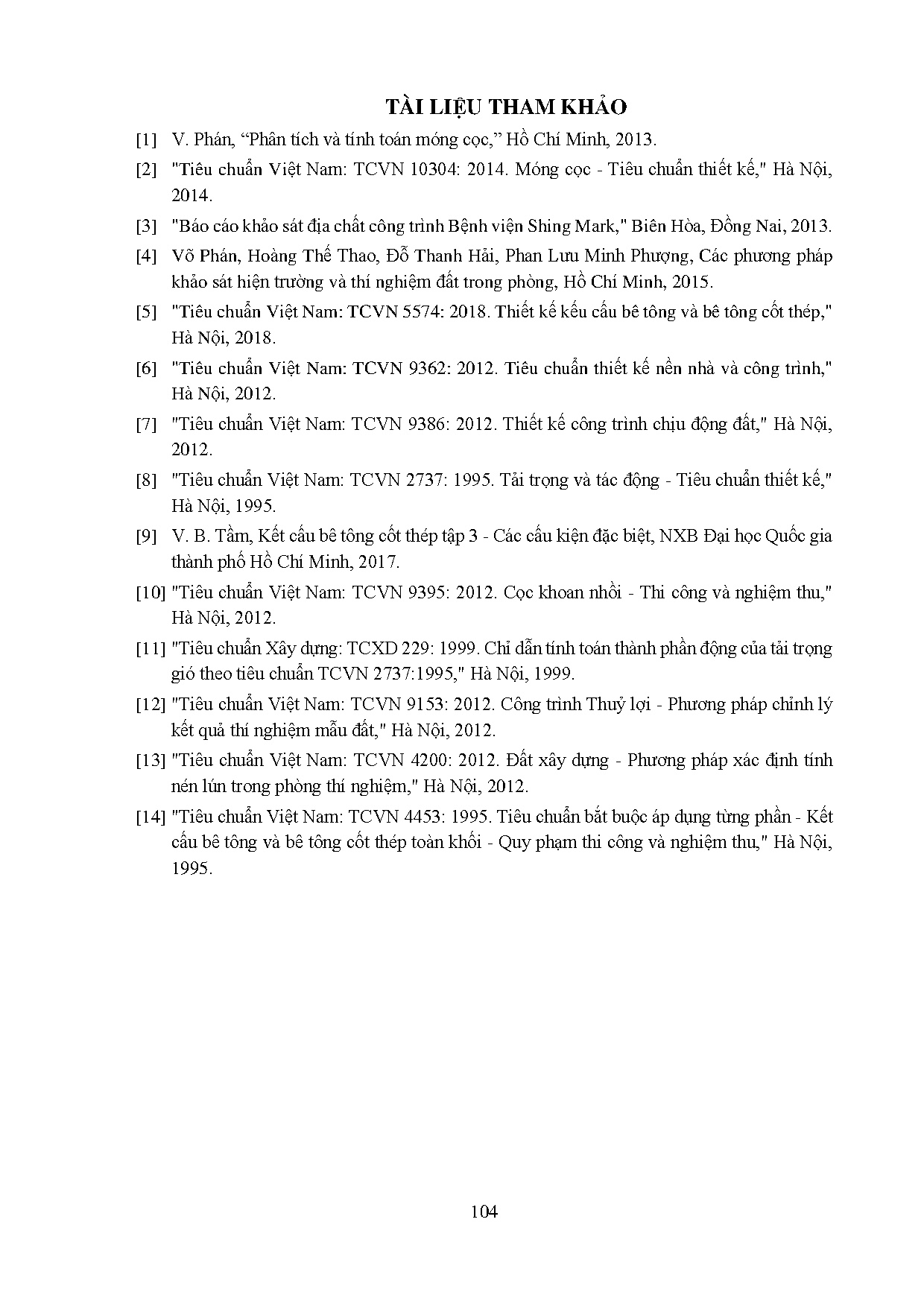

TÀI LIỆU THAM KHẢO
[1] V. Phán, “Phân tích và tính toán móng cọc,” Hồ Chí Minh, 2013.
[2] Tiêu chuẩn Việt Nam: TCVN 10304: 2014. Móng cọc - Tiêu chuẩn thiết kế, Hà Nội,
2014.
[3] Báo cáo khảo sát địa chất công trình Bệnh viện Shing Mark, Biên Hòa, Đồng Nai, 2013.
[4] Võ Phán, Hoàng Thế Thao, Đỗ Thanh Hải, Phan Lưu Minh Phượng, Các phương pháp
khảo sát hiện trường và thí nghiệm đất trong phòng, Hồ Chí Minh, 2015.
[5] Tiêu chuẩn Việt Nam: TCVN 5574: 2018. Thiết kế kếu cấu bê tông và bê tông cốt thép,
Hà Nội, 2018.
[6] Tiêu chuẩn Việt Nam: TCVN 9362: 2012. Tiêu chuẩn thiết kế nền nhà và công trình,
Hà Nội, 2012.
[7] Tiêu chuẩn Việt Nam: TCVN 9386: 2012. Thiết kế công trình chịu động đất, Hà Nội,
2012.
[8] Tiêu chuẩn Việt Nam: TCVN 2737: 1995. Tải trọng và tác động - Tiêu chuẩn thiết kế,
Hà Nội, 1995.
[9] V. B. Tầm, Kết cấu bê tông cốt thép tập 3 - Các cấu kiện đặc biệt, NXB Đại học Quốc gia
thành phố Hồ Chí Minh, 2017.
[10] Tiêu chuẩn Việt Nam: TCVN 9395: 2012. Cọc khoan nhồi - Thi công và nghiệm thu,
Hà Nội, 2012.
[11] Tiêu chuẩn Xây dựng: TCXD 229: 1999. Chỉ dẫn tính toán thành phần động của tải trọng
gió theo tiêu chuẩn TCVN 2737:1995, Hà Nội, 1999.
[12] Tiêu chuẩn Việt Nam: TCVN 9153: 2012. Công trình Thuỷ lợi - Phương pháp chỉnh lý
kết quả thí nghiệm mẫu đất, Hà Nội, 2012.
[13] Tiêu chuẩn Việt Nam: TCVN 4200: 2012. Đất xây dựng - Phương pháp xác định tính
nén lún trong phòng thí nghiệm, Hà Nội, 2012.
[14] Tiêu chuẩn Việt Nam: TCVN 4453: 1995. Tiêu chuẩn bắt buộc áp dụng từng phần - Kết
cấu bê tông và bê tông cốt thép toàn khối - Quy phạm thi công và nghiệm thu, Hà Nội,
1995.

104
