Đồ án tốt nghiệp - Tòa nhà thương mại Arena

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: TÒA NHÀ THƯƠNG MẠI ARENA
GVHD: ThS.NGUYỄN TỔNG
SVTH: NGUYỄN QUANG KHẢI
MSSV: 15149023
Khóa: 2015-2019

Tp. Hồ Chí Minh, Tháng 7 năm 2019

LỜI CẢM ƠN
Chân thành cảm ơn Thầy Nguyễn Tổng.
Trong quá trình thực hiện luận văn của mình, em nhận được sự chỉ dẫn, giúp đỡ tận tình
của Thầy qua từng buổi học trên lớp, Thầy đã truyền đạt cho em những kiến thức quý báu
về chuyên nghành, kinh nghiệm, đạo đức trong nghành nghề và cuộc sống mà Thầy đã đúc
kết từ thực tiễn. Từ đó là nền tảng, chìa khóa để em có thể hoàn thành luận văn tốt nghiệp
này.
Qua đây em cũng xin gửi lời cảm ơn chân thành đến quý Thầy cô trong khoa Xây dựng
trường Đại học Sư Phạm Kỹ Thuật TP. HCM đã truyền đạt những kiến thức quý báo cho
chúng em trong suốt thời gian chúng em học tập tại trường.

Tp. Hồ Chí Minh, Ngày 1 Tháng 7 năm 2019
Sinh viên thực hiện

Nguyễn Quang Khải

CỘNG HÒA XÀ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: NGUYỄN QUANG KHẢI

MSSV: 15149023

Ngành: KỸ THUẬT CÔNG TRÌNH XÂY DỰNG

Lớp: 15149CL2

Giảng viên hướng dẫn: ThS. NGUYỄN TỔNG
Đề tài công trình: TÒA NHÀ THƯƠNG MẠI ARENA
Ngày nhận đề tài: 20/2/2019

Ngày nộp đề tài: 1/7/2019

1) Các số liệu, tài dẫn ban đầu:
•
•

Hồ sơ kiến trúc (đã chỉnh sửa kích thước theo GVHD)
Hồ sơ địa chất

2) Nội dung thực hiện đề tài:
a. Kiến trúc
• Thể hiện lại các bản vẽ theo kiến trúc mới.
b. Kết cấu
• Tính toán, thiết kế sàn tầng điển hình.
• Tính toán, thiết kế cầu thang bộ.
• Mô hình, tính toán, thiết kế khung.
c. Nền móng
• Tổng hợp số liệu địa chất.
• Thiết kế phương án móng cọc
d. Chuyên đề
• Thiết kế tường vây, đinh chống cắt
• Mô hình, kiểm tra hệ shoring
3) Sản phẩm
01 Thuyết minh và 01 Phụ lục
29 Bản vẽ A1 (5 Kiến trúc, 12 Kết cấu, 4 Móng, 8 Thi công tầng hầm)
Tp. Hồ Chí Minh, Ngày 1 Tháng 7 năm 2019
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HÒA XÀ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN QUANG KHẢI

MSSV: 15149023

Ngành: KỸ THUẬT CÔNG TRÌNH XÂY DỰNG

Lớp: 15149CL2

Giảng viên hướng dẫn: ThS. NGUYỄN TỔNG
Đề tài công trình: TÒA NHÀ THƯƠNG MẠI ARENA
NHẬN XÉT
1.Về nội dung đề tài &amp khối lượng thực hiện:
..................................................................................................................................................
.......
...

...
ÉP TƯỜNG VÂY
Bê tông tường vây B25:
•

R b = 14,5MPa R bt = 1, 2MPa E b = 3.10 4 MPa.

Thép:
•

Thép dọc: AII R s = 280MPa Es = 21.103 MPa.
149

Tính toán cho tường vây cọc khoan nhồi D500
Quy đổi cọc tròn thành cọc vuông A = 

d2
d
= h2  h =
 = 0, 430
4
2

Lớp bê tông bảo vệ a = 50mmh = h 0 − a = 45 = 430 − 50 = 38cm
Bê tông sử dụng B30 được đổ trong dung dịch bentônite
Moment lớn nhất : M = 620, 74kNm
Lực cắt lớn nhất : Q = 192,88kN
Cốt dọc
Tính  m ,  và As :
m =

M

=
2

R b bh 0

620, 74 106
0,9 14,5 1000  3802

= 0,329

 = 1 − 1 − 2 m = 1 − 1 − 2  0,329 = 0.415

As =

 b R b bh 0 0.415  0,9  14,5  1000  380
=
= 6999,95mm
SR s
1, 05  365

Chọn 12Ø28 ( As = 7389,03mm )
Cốt ngang (cốt đai)
Chọn cốt thép làm cốt đai: dsw = 8, ,Rsw= 175 MPa,chọn khoảng cách các cốt đai s = 200mm
q sw = R sw  n 

Aw
50.26
= 175 
= 43, 98kN / m
s
200

Khả năng chịu cắt của cốt đai và bê tông
Q wb = 8  R bt bh 02q sw = 8 1, 2 1 0,382  43,98 103 = 246,91kN  Q max = 192,88 kN

Kiểm tra khả năng chống nén vỡ bê tông:
b = 1 − 0, 01R b = 1 − 0, 0114,5 = 0,855
w1 = 1 + 5

E s nA w
21.104 2.50, 24
= 1+ 5
= 1, 02
E b bs
3.104 1000.200

Q bt = 0,3b w1R b bh 0
= 0,3  0,855 1, 02 14,5 10−3 1000  380 = 1441,58  Q max = 192,88 kN

Vậy cốt đai đã đủ khả năng chịu cắt.

150

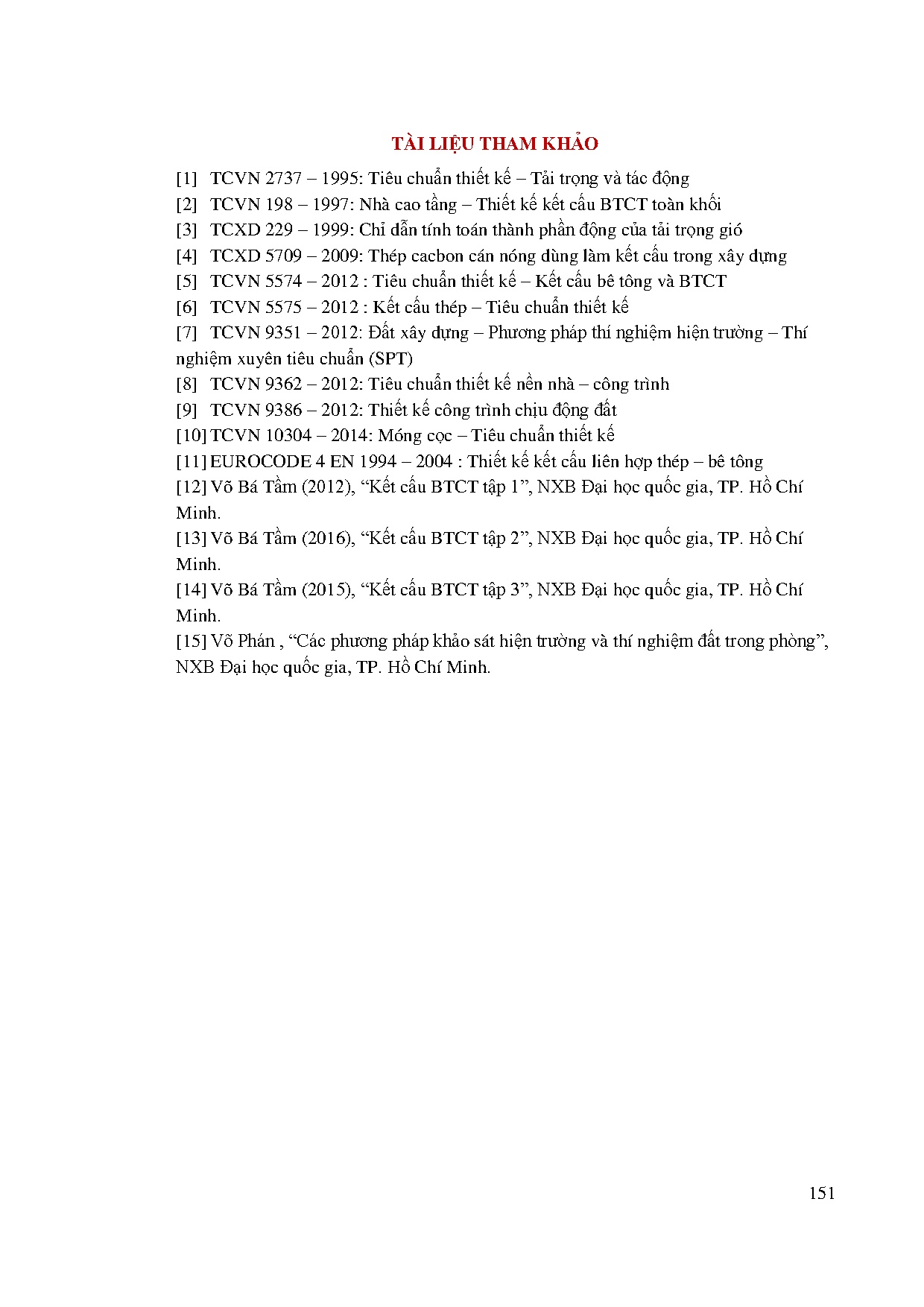

TÀI LIỆU THAM KHẢO
[1] TCVN 2737 – 1995: Tiêu chuẩn thiết kế – Tải trọng và tác động
[2] TCVN 198 – 1997: Nhà cao tầng – Thiết kế kết cấu BTCT toàn khối
[3] TCXD 229 – 1999: Chỉ dẫn tính toán thành phần động của tải trọng gió
[4] TCXD 5709 – 2009: Thép cacbon cán nóng dùng làm kết cấu trong xây dựng
[5] TCVN 5574 – 2012 : Tiêu chuẩn thiết kế – Kết cấu bê tông và BTCT
[6] TCVN 5575 – 2012 : Kết cấu thép – Tiêu chuẩn thiết kế
[7] TCVN 9351 – 2012: Đất xây dựng – Phương pháp thí nghiệm hiện trường – Thí
nghiệm xuyên tiêu chuẩn (SPT)
[8] TCVN 9362 – 2012: Tiêu chuẩn thiết kế nền nhà – công trình
[9] TCVN 9386 – 2012: Thiết kế công trình chịu động đất
[10] TCVN 10304 – 2014: Móng cọc – Tiêu chuẩn thiết kế
[11] EUROCODE 4 EN 1994 – 2004 : Thiết kế kết cấu liên hợp thép – bê tông
[12] Võ Bá Tầm (2012), “Kết cấu BTCT tập 1”, NXB Đại học quốc gia, TP. Hồ Chí
Minh.
[13] Võ Bá Tầm (2016), “Kết cấu BTCT tập 2”, NXB Đại học quốc gia, TP. Hồ Chí
Minh.
[14] Võ Bá Tầm (2015), “Kết cấu BTCT tập 3”, NXB Đại học quốc gia, TP. Hồ Chí
Minh.
[15] Võ Phán , “Các phương pháp khảo sát hiện trường và thí nghiệm đất trong phòng”,
NXB Đại học quốc gia, TP. Hồ Chí Minh.

151
