Đồ án tốt nghiệp - Tòa nhà Southern Cross Skyview

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP HỒ CHÍ MINH
KHOA XÂY DỰNG
















ĐỒ ÁN TỐT NGHIỆP
TÒA NHÀ SOUTHERN CROSS SKYVIEW

GVHD: TS. Nguyễn Thanh Hưng
SVTH: Nguyễn Hữu Gia Bảo
MSSV: 18149218

TP. Hồ Chí Minh 3/2023

ĐỒ ÁN TỐT NGHIỆP

GVHD: T.S Nguyễn Thanh Hưng

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Nguyễn Hữu Gia Bảo – MSSV: 18149218
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: Tòa nhà SOUTHERN CROSS SKYVIEW
Họ và tên giáo viên hướng dẫn: TS. Nguyễn Thanh Hưng
NHẬN XÉT
1. Về nội dung đề tài và khối lượng thực hiện:
............................................................................................................................................................
............................................................................................................................................................
............................................................................................................................................................
............................................................................................................................................................
2. Ưu điểm:
............................................................................................................................................................
............................................................................................................................................................
3. Khuyết điểm:
............................................................................................................................................................
............................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
............................................................................................................................................................
5. Đánh giá loại:
............................................................................................................................................................
6. Điểm:..............................................................................................................................................
(Bằng chữ:......................................................................
...

...
.22 (kN/m2 )


Áp lực tiêu chuẩn tại đáy móng qui ước:
ρmax,min =

tc
∑ Nqu

Fqu

ρtb =

±

Mxtc Mytc
±
Wx Wy

tc
∑ Nqu

Fqu

Với:
L3qu 43.743
Wx = Wy =
=
= 13947.14 (m3 )
6
6
2892191.922 426578.9 1002402
+
+
= 1614.16 (kN/m2 )
1913.2
13947.14 13947.14
2892191.922 426578.9 1002402
→
ρmin =
−
−
= 1552.99 (kN/m2 )
1913.2
13947.14 13947.14
{
ρtb = 1511.7 (kN/m2 )
ρmax =

2
ρmax = 1614.16 (kN/m2 ) ≤ 1.2Rtc
II = 7212.22 (kN/m )
2
→ { ρtb = 1511.7 (kN/m2 ) ≤ Rtc
II = 6010.18 (kN/m )
ρmin = 1552.99 (kN/m2 ) 0

Kết luận: Khối móng thỏa mãn điều kiện ổn định đất nền.

SVTH: Nguyễn Hữu Gia Bảo_18149218

Trang 99

ĐỒ ÁN TỐT NGHIỆP

GVHD: T.S Nguyễn Thanh Hưng

7.6.3. Kiểm tra lún:


Ứng suất bản thân tại đáy móng qui ước:
σbt = ∑ γ′ hi = 1299.7 (kN/m2 )



Áp lực gây lún tại tâm đáy móng qui ước:
????gl = ρtb − σv = 1511.7 − 17.67 × 75.8 = 172.3 (kN/m2 )

 Áp lực gây lún chỉ bằng khoảng 1/7 ứng suất bản thân tại đáy móng qui ước, do đó không cần
kiểm tra lún cho trường hợp này.
7.7. Thiết kế thép đài móng cọc D1200:


Sử dụng phần mềm SAFE 2012 chia dãy strip, kết quả moment theo dãy strip như sau:

Hình 7.3. Biểu đồ moment Strip X (trái) và Strip Y (phải)



Giả thiết lớp bảo vệ lớp trên agt = 50mm và lớp bảo vệ thép lớp dưới agt = 150mm.
Kết quả tính thép đài móng:
Bảng 7.10. Tính toán cốt thép đài móng

Phương
X+
X-

M
(kNm)
32545.5
-21453.5

b
(mm)
4200
4200

h
(mm)
2500
2500

SVTH: Nguyễn Hữu Gia Bảo_18149218

αm

ξ

0.069
0.054

0.071
0.056

As
(mm2)
7573.3
4834.3

Øchọn
Ø32a100
Ø25a100

As,chọn
(mm2)
8042
4909

Trang 100

ĐỒ ÁN TỐT NGHIỆP
Y+
Y-

24701.5
-13606.4

GVHD: T.S Nguyễn Thanh Hưng
4100
4100

2500
2500

SVTH: Nguyễn Hữu Gia Bảo_18149218

0.059
0.035

0.061
0.036

5711.1
3845.9

Ø28a100
Ø25a100

6154
4909

Trang 101

ĐỒ ÁN TỐT NGHIỆP

GVHD: T.S Nguyễn Thanh Hưng

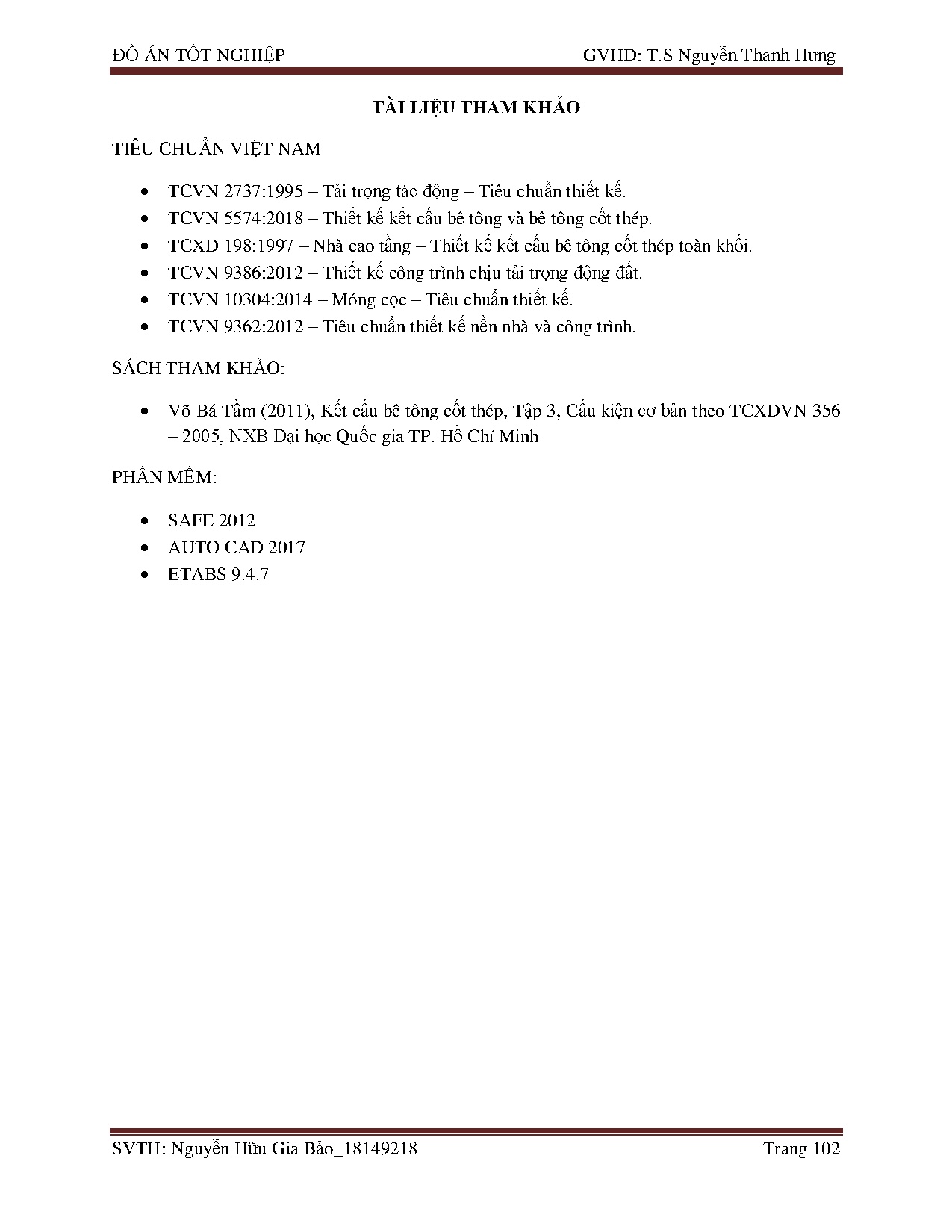

TÀI LIỆU THAM KHẢO

TIÊU CHUẨN VIỆT NAM







TCVN 2737:1995 – Tải trọng tác động – Tiêu chuẩn thiết kế.
TCVN 5574:2018 – Thiết kế kết cấu bê tông và bê tông cốt thép.
TCXD 198:1997 – Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối.
TCVN 9386:2012 – Thiết kế công trình chịu tải trọng động đất.
TCVN 10304:2014 – Móng cọc – Tiêu chuẩn thiết kế.
TCVN 9362:2012 – Tiêu chuẩn thiết kế nền nhà và công trình.

SÁCH THAM KHẢO:


Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, Tập 3, Cấu kiện cơ bản theo TCXDVN 356
– 2005, NXB Đại học Quốc gia TP. Hồ Chí Minh

PHẦN MỀM:




SAFE 2012
AUTO CAD 2017
ETABS 9.4.7

SVTH: Nguyễn Hữu Gia Bảo_18149218

Trang 102
