Đồ án tốt nghiệp - Tổ hợp trung tâm thương mại và chung cư quốc tế Roytower

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP HỒ CHÍ MINH
KHOA XÂY DỰNG



ĐỒ ÁN TỐT NGHIỆP
TỔ HỢP TRUNG TÂM THƯƠNG MẠI
VÀ CHUNG CƯ QUỐC TẾ ROYTOWER

GVHD: PGS.TS. Hà Duy Khánh
SVTH: Nguyễn Thế Ánh
MSSV: 18149215

Học kỳ 1 - Năm học: 2022-2023
TP. Hồ Chí Minh 02/2023

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. HÀ DUY KHÁNH

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN THẾ ÁNH MSSV:18149215 Ngành: Công nghệ Kỹ thuật Công trình
Xây dựng
Tên đề tài:Tổ hợp trung tâm thương mại &amp chung cư quốc tế RoyTower
Họ và tên giảng viên hướng dẫn: PGS.TS. HÀ DUY KHÁNH
NHẬN XÉT

Về nội dung đề tài &amp khối lượng thực hiện:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................

Ưu điểm:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................

Khuyết điểm:
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................

Đề nghị cho bảo vệ hay không?
.......................................................................................................................................

Đánh giá loại:
.......................................................................................................................................
Điểm:……..

TP. Hồ Chí Minh, ngày….tháng
Giảng viên hướng dẫn

2

năm 2023

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. HÀ DUY KHÁNH

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN PHẢN BIỆN
Họ và tên sinh viên: NGUYỄN THẾ ÁNH MSSV:18149215 Ngành: Công nghệ Kỹ thuật Công trình
Xây dựng
Tên đề tài
...

...
à phương Y
Xét dãy cọc gây cắt cho đài móng C1-C1 và D1-D1 theo phương X, và dãy cọc C-C gây
cắt đài móng theo phương Y, ta lấy tổ hợp nội lực có phản lực đầu cọc lớn nhất để kiểm tra
Bảng 8.30 Phản lực đầu cọc lớn nhất theo phương X
Cọc

TH7

Cọc 10

TH7

Cọc 11

7614

Cọc 12

7381

Cọc 13

6846

Cọc 14

6109

Cọc 15
Cọc 42

6570
6162
162

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. HÀ DUY KHÁNH

Cọc 43

6738

Cọc 44

7002

Tổng

61152

Bảng 8.31 Phản lực đầu cọc lớn nhất theo phương Y
TH6

Cọc
Cọc 15

7186

Cọc 23

6634

Cọc 31

6901

Cọc 39

8116

Tổng

28837

Khả năg chịu cắt của tiết diện được xác định theo Mục 8.1.3.3 TCVN 5574-2018
Qb = 0.5R bt bh 0

Trong đó:
•
•
•
•
•

b: Bề rộng đài móng
h0: Chiều cao làm việc của đài móng
ax: Khoảng cách mép cọc đến mép vách đang xét
2.5h0
 2.5Rbt bh0
Nếu ax  2.5h0 → Qb = 0.5Rbt bh0 
ax
Nếu ax  2.5h0 → Qb = 0.5 Rbt bh0

Kiểm tra Qmax ≤ Qb → Thoả điều kiện chống cắt
Bảng 8.32 Bảng kiểm tra khả năng chịu cắt đài móng MLT1
Qb = 0.5R bt bh 0

Khả năng chịu cắt của tiết diện
Chiều dài đài móng theo phương X
Chiều dài đài móng theo phương Y
Khoảng cách mép cọc đến mép
vách đang xét
Chiều cao làm việc của móng

bx
by
ax
ay
h0
2.5h0
163

15
24
2.57
1.5
3.3
8.25

kN
m
m
m
m
m
m

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. HÀ DUY KHÁNH

ax  2.5h0 → Qb = 0.5Rbt bh0 
Lực chống cắt theo phương X
Lực chống cắt theo phương Y

2.5h0
 2.5Rbt bh0
ax

Qb = 0.5Rbt bh0 

2.5h0
ax

91368

kN

Qb = 0.5Rbt bh0 

2.5h0
ax

250470

kN

2.5Rbt bx h0

142313

kN

2.5Rbt by h0

227700

kN

Kiểm tra chống cắt theo phương X

Qmax = 28837(kN )  Qb = 91368(kN )

Kiểm tra chống cắt theo phương Y

Qmax = 61152(kN )  Qb = 227700( kN )

Kiểm tra Qmax ≤ Qb (Thoả điều kiện chống cắt theo phương X và phương Y)

8.7.9. Tính toán cốt thép đài móng MLT1
Bê tông B30
Rb =17 MPa
Rbt =1.15 MPa

Cốt thép
CB500-V
Rs=Rsc=435MPa
CB300-T
Rs=Rsc=260MPa

Lớp bê tông bảo vệ

Hình 8.22. Strip đài móng theo phương X
164

50mm

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. HÀ DUY KHÁNH

Hình 8.23. Strip đài móng theo phương Y

Hình 8.24 Moment đài móng theo phương X
165

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. HÀ DUY KHÁNH

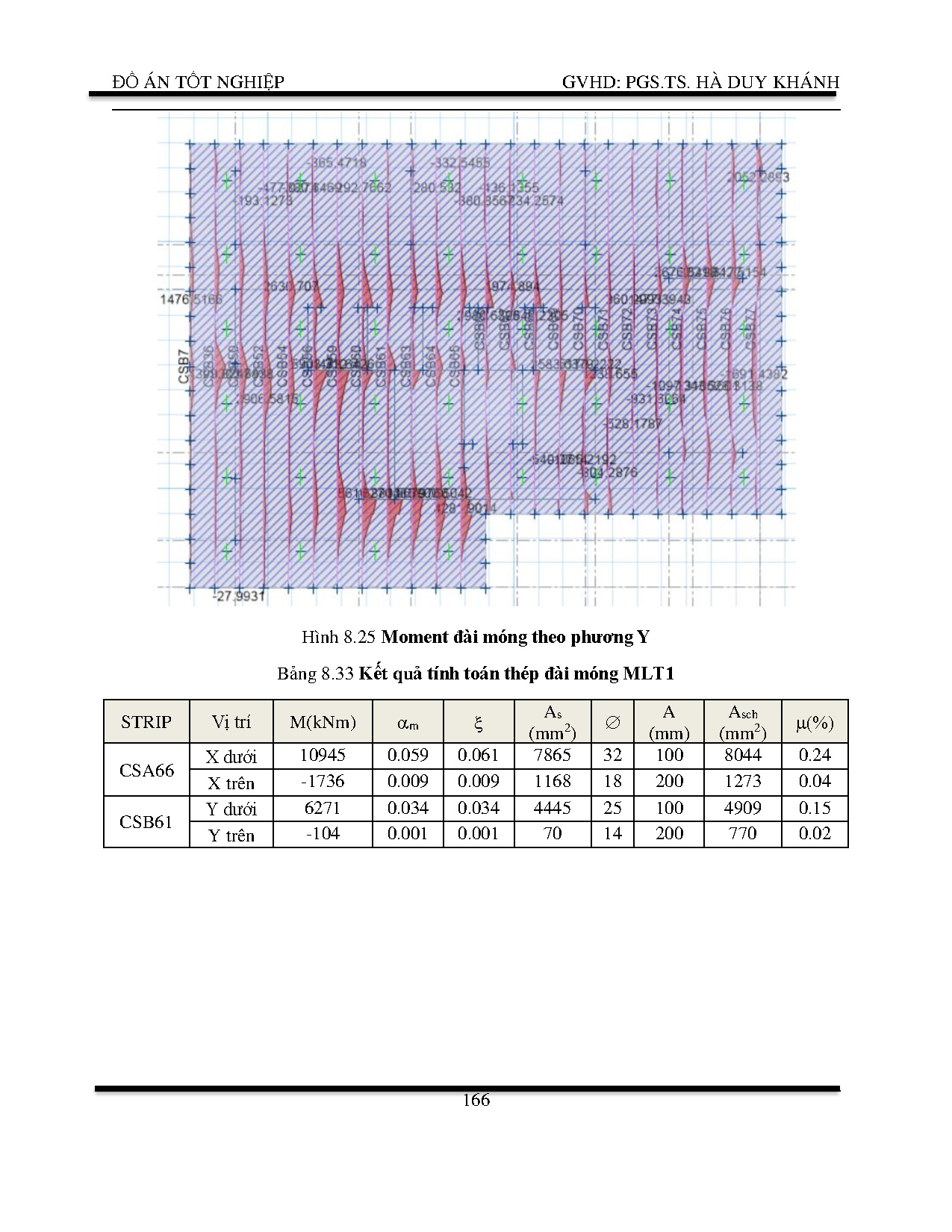

Hình 8.25 Moment đài móng theo phương Y
Bảng 8.33 Kết quả tính toán thép đài móng MLT1
STRIP
CSA66
CSB61

Vị trí

M(kNm)

m



X dưới
X trên
Y dưới
Y trên

10945
-1736
6271
-104

0.059
0.009
0.034
0.001

0.061
0.009
0.034
0.001

166

As
(mm2)
7865
1168
4445
70


32
18
25
14

A
(mm)
100
200
100
200

Asch
(mm2)
8044
1273
4909
770

()
0.24
0.04
0.15
0.02
